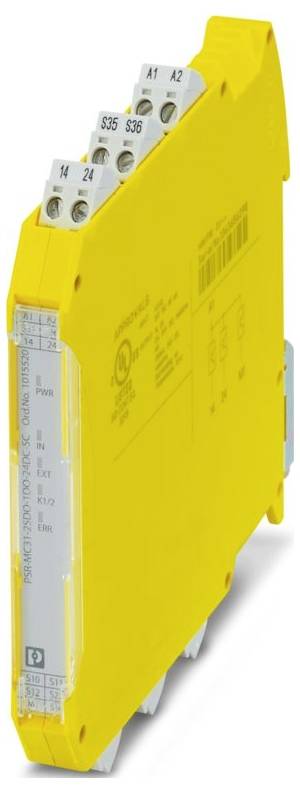

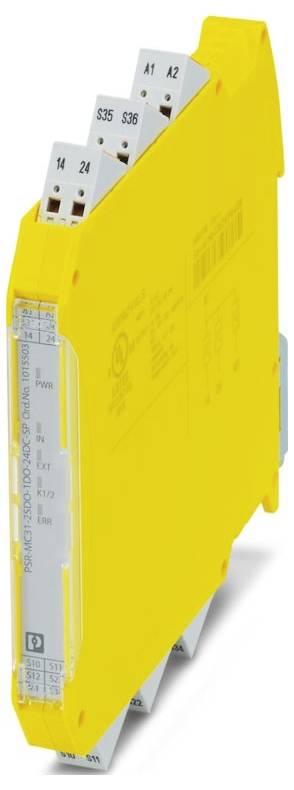

Sikkerhedskontaktapparat PSR-MC31-2SDO-1DO-24DC-SC Phoenix Contact Driftsspænding (num): 24 V/DC 1 PNP (B x H x T) 12.5
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Sikkerhedskontaktapparat
Tilslutning
Skruetilslutning
Driftsspænding
24 V/DC
Type
PSR-MC31-2SDO-1DO-24DC-SC
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: PSRmini
- Tilslutningsmåde: Skruetilslutning.
- Skruegevind M3
- Tilspændingsmoment: 0,5 Nm... 0,6 Nm
- Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 2,5 mm²
- Ledertværsnit AWG: 24... 12
- Bredde: 12,5 mm
- Højde: 112,2 mm
- Dybde: 114,5 mm
- Materiale, kabinet: PA
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivelsestemperatur (under drift) -40 °C... 70 °C (vær opmærksom på derating)
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 70 °C
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: III
- Tilsmudsningsgrad: 2
- Vibration (drift): 10 Hz ... 150 Hz, 5 g.
- Afisoleringslængde: 7 mm
- Monteringsposition: Lodret eller vandret
- Maksimal tabseffekt ved nominel betingelse: 3,1 W (UB = 30 V , IL1 = IL2 = 2,4 A)
- Beskyttelsesklasse: II (en 50178)
- Udgangsspænding: ≥ 23 V DC (US - 1 V)
- CE: CE
- Tilslutningsteknik: Tilslutningsteknik
- Bemærk til anvendelse: Kun til industriel anvendelse
- Ledningslængde: 100 m
- Strømforbrug: 7 mA
- Ledningstilslutning: Ledningstilslutning
- Koblingsfrekvens: 1 Hz (ohmsk, induktiv, kapacitiv)
- Strømforbrug maks. 100 mA
- Monteringsbemærkning: Se derating
- Indsatshøjde: ≤ 2000 m (over NN)
- Maks. tilladt Luftfugtighed (drift): 75 % (i gennemsnit, 85 % lejlighedsvis, ingen dug)
- Tryk: 30g
- Spænding: Ca. 22 V DC (US - 2 V)
- Beskyttelseskobling: Friløb for induktive belastninger
- Statusvisning 3 x LED (grøn)
- Stilling: A) A) 1. Januar 2014, b
- Anvendelse: Nødstop;beskyttelsesdør;trinmåtter;lysgitter
- Forsyning: Forsyning
- Farve (kabinet): Gul (RAL 1018).
- Indkoblingsstrøm: Maks. 4,8 A (Δt = 10 ms)
- Udgangsstrøm maks. 2,4 A
- Beskrivelse af udgangen: PNP;ikke rettet mod sikkerhed
- Maks. indkoblingsstrøm: 500 mA (Δt = 1 ms ved US)
- Driftspændingsvisning: 1 x LED (grøn)
- Belastningsstrøm minimal: 2 mA
- Lækstrøm: Maks. 1 mA (i sikker tilstand)
- Måleisolationsspænding: 50 V AC
- Nominel strøm jævnstrøm spænding US: 24 V DC -20 % / +25 % (ekstern sikring)
- Dimensioneringsstrøm IS: type. 54 mA (ingen belastning)
- Sikkerhedsdata: Sikkerhedsdata
- Typisk reaktionstid < 200 ms (automatisk start);< 175 ms (manuel, overvåget start)
- Tider: Tider
- Type. Aktiveringstid ved US: < 200 ms (ved aktivering A1 ved US)
- Reaktiveringstid: 250 ms (efter anmodning om sikkerhedsfunktion);100 ms (standby efter aktivering af sensorkredse ved manuel start)
- Nominel driftsart: 100 % ED
- MålStødspænding / isolering: Se datablad, kapitel "isolationskoordinering".
- Filtertid: Maks. 1,5 ms (testpulsbredde Low-Testpulse);testpulsrate = 5 x testpulsbredde
- Antal udgange: 1
- Sikkerhedstekniske data: EN ISO 13849: Sikkerhedstekniske data: EN ISO 13849
- Performance Level (PL): e.
- Safety Integrity Level (SIL): 3
- Sikkerhedstekniske data: EN IEC 62061: Sikkerhedstekniske data: EN IEC 62061
- Beskyttelsesklasse for indbygning min.: IP54
- Maks. tilladt Luftfugtighed (opbevaring/transport): 75 % (i medium, 85 % lejlighedsvis, ingen dug)
- Beskrivelse af indgangs: Sikkerhedsrettet;IEC 61131-2 type 3
- Antal indgange: 1
- Fejlvisning 1 x LED (rød)
- Indgangsspændingsområde "0"-signal: 0 V DC ... 5 V DC
- Indgangsspændingsområde "1"-signal: 11 V DC ... 30 V DC
- Maks. Kapacitiv belastning: Maks. 10 µF (2,4 A belastning);maks. 4,7 µF (1 A belastning)
- kan stikkes i: ja
- Aktivering: 1- og 2-kanals
- Effektforbrug på US: typ. 1,3 W.
- Stopkategori: 0
- Sikkerhedstekniske data: IEC 61508 - High-Demand: Sikkerhedstekniske data: IEC 61508 - High-Demand
- Genstartsvarighed < 250 ms (boot-tid)
- Startimpulsvarighed: Min. 250 ms (manuel start)
- Indgangsstrømområde "0" -signal: 0 mA... 2 mA
- Lighed: ∞
- Maks. Tilladt samlet ledningsmodstand: 150 Ω
- Indberetning: M1: Indberettes: M1
- Ohmsk belastning: Min. 12 Ω
- Kortslutningsbeskyttelse: Ja
- Digital: Startkreds (S34, S35): Digital: Startkreds (S34, S35)
- Reaktionstid: < 10 ms (når du skifter flere enheder til række, skal du tage hensyn til en forlængelse af reaktionstiden)
- Maks. Induktiv belastning: Maks. 1 H.
- Udgangsspænding i slukket tilstand: < 5 V DC (i sikker tilstand)
- Testpuls: < 1 ms (prøvepulsbredde Low-Testpulse)
- Digital: Sensorkreds (S10, S12, S22): Digital: Sensorkreds (S10, S12, S22)
- Digital: Ekstern frigivelse (S36): Digital: Ekstern frigivelse (S36)
- Digital: 14, 24 digital: 14, 24
- Begrænsning ved induktiv koblingsspænding: Maks. 50 V.
- Emballage-type
Piece
- Produkttype
Sikkerhedskontaktapparat
- Type
PSR-MC31-2SDO-1DO-24DC-SC
- Tilslutning
Skruetilslutning
- Driftsspænding
24 V/DC
- Kontakttype
1 PNP
- Performance Level
PL e
- Safety Integrity Level
SIL 3
- Sikkerhedskategori
4
- Godkendelser (sensorer)
CE
IP20
- Driftstemperatur (min.)
-40 °C
- Drifttemperation (max.)
70 °C
- D
114.5 mm
- Bredde
12.5 mm
- H
112.2 mm
- Dim.
(B x H x T) 12.5 x 112.2 x 114.5 mm
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3561594 Sikkerhedskontaktapparat PSR-MC31-2SDO-1DO-24DC-SC Phoenix Contact Driftsspænding (num): 24 V/DC 1 PNP (B x H x T) 12.5
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3561594 Sikkerhedskontaktapparat PSR-MC31-2SDO-1DO-24DC-SC Phoenix Contact Driftsspænding (num): 24 V/DC 1 PNP (B x H x T) 12.5
Beskrivelse
Sikkerhedsafbryder til trædemåtter, kontaktlister, nødstop, beskyttelsesdøre, lysgitter op til SIL 3, Cat 4, PL e, 1-/2-kanals drift, automatisk eller manuel start, 2 sikre HL-udgange, 1 rapporteringsudgang , US = 24 V DC, skrueklemme
