Name: Siemens 3RA2324-8XE30-1BB4 Vendebeskyttelseskombination 3 x afbryder 5.5 kW 690 V/AC 11 A Passer til mærkerne (relæ): Si
Brand: Siemens
SKU: 1741591
Availability: BackOrder

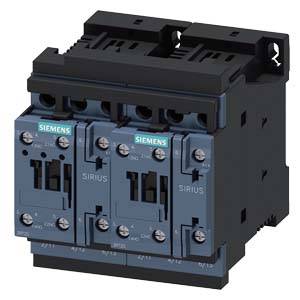

Et elektrisk kontaktor fra Siemens, model Sirius. Bruges til styring af elektriske belastninger i industrielle applikationer.

Et åbent el-skab viser forskellige elektriske komponenter og ledningsføringer.

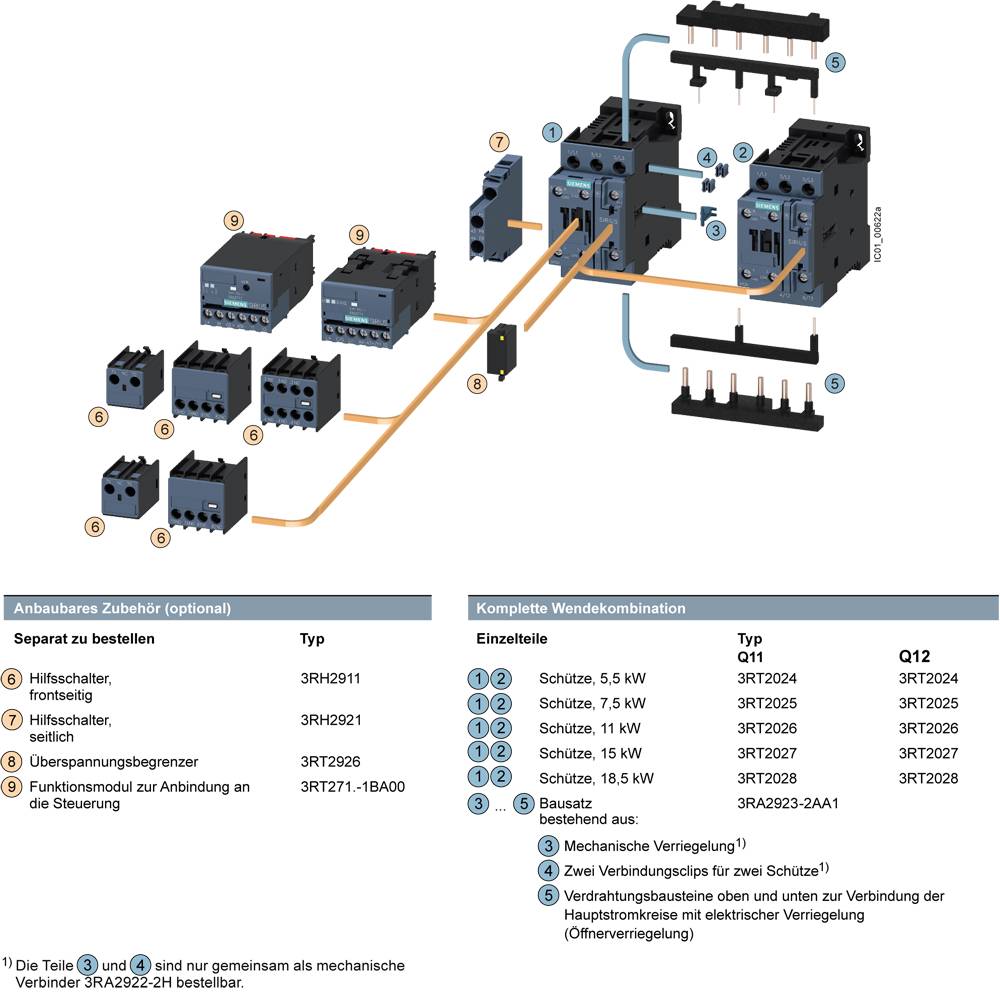

'Tilbehør og enkeltkomponenter til elektriske kontaktorer: Oversigt over typer og valgmuligheder med grafisk fremstilling af spoler og monteringsdele.'

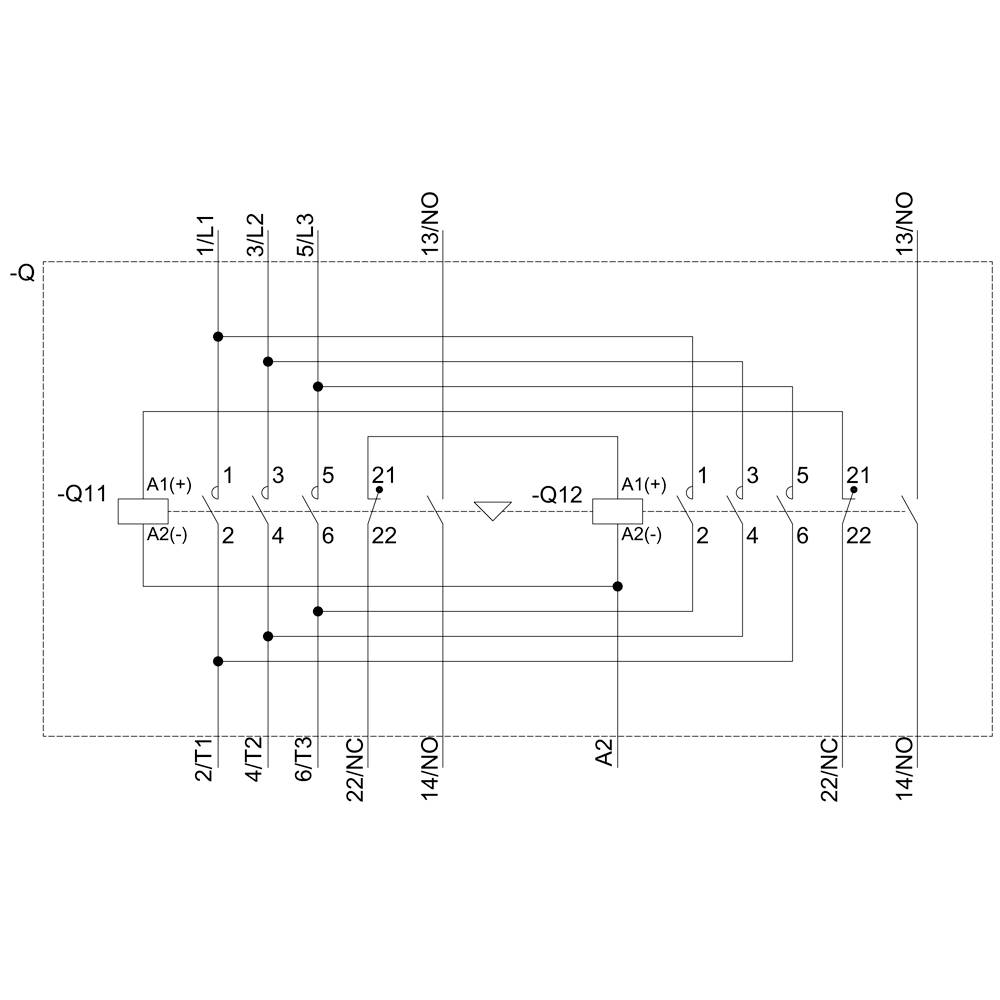

Principdiagram for en elektrisk strømkreds med flere relæer, kontakter og forbindelser. Hovedforbindelser mellem Q11 og Q12.

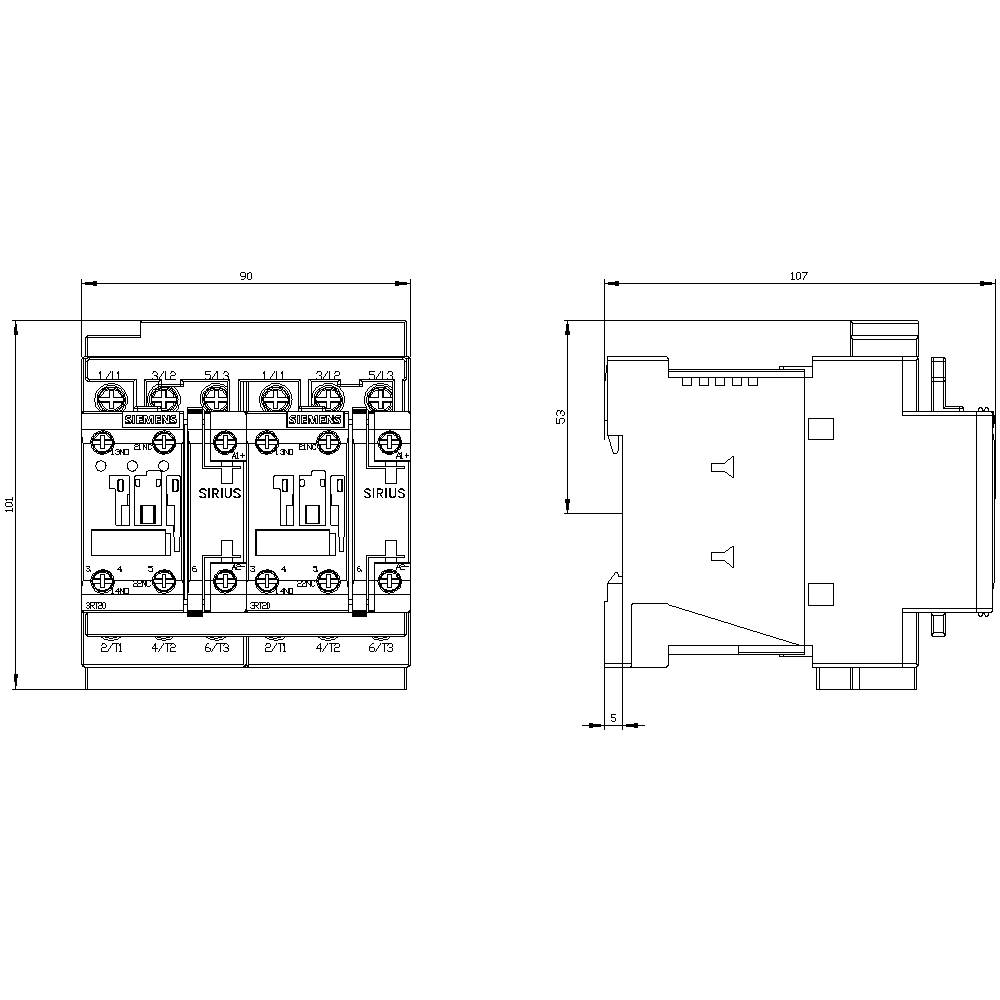

Teknisk tegning af en elektrisk komponent med dimensioner: bredde 90 mm, dybde 107 mm, højde 76 mm. Forskellige tilslutninger markeret.

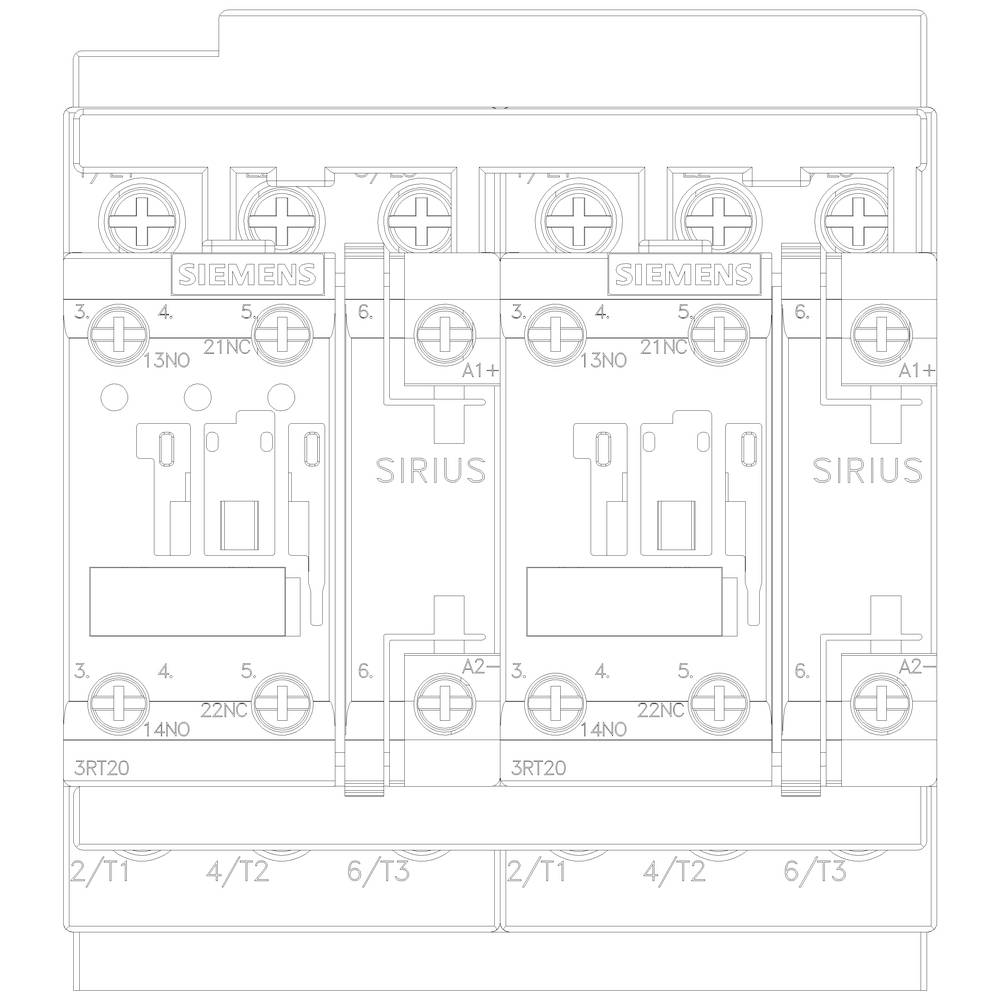

Principdiagram for en trepolet Siemens-kontaktor med angivelse af klemmer og koblingsstillinger; viser elektriske forbindelser.

1/6

Lignende billede

Produkttype

Vendebeskyttelseskombination

Poltal

3-polet

Nominel spænding

690 V/AC

Belastningsstrøm

11 A

Effekt

5.5 kW

Datablad (PDF)

Levering fre. 13. nov.

Antal

stk.

Total (1.512,00 kr. / stk.r)

1.832,00 kr.

-17 %

1.512,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Mekanisk kontaktor

Vigtig information

Tekniske specifikationer

Spændingsart: DC
Ledertværsnit enkelttrådet eller flertrådet: 10 mm²
Ledertværsnit fintrådet: 10 mm²

Produkttype: Vendebeskyttelseskombination

Type: 3RA2324-8XE30-1BB4

Størrelse: S0

Poltal: 3-polet

Kontakttype: 3 x afbryder

Hjælpekontakttype: 3 x afbryder

Nominel spænding: 690 V/AC

Styrespænding (maks): 24 V/DC

Styrespænding-område: 24 V/DC (max)

Koblingsspænding (max.): 690 V/AC

Kontinuerlig strøm (maks.): 11 A

Belastningsstrøm: 11 A

: 5.5 kW

Passer til mærkerne: Siemens

Passer til serie: Siemens Sirius serie

Monteringstype: Snap-fastgørelse
Skruefastgørelse

Tilslutning: Skruer

Mekanisk levetid: 1000 0000

: IP20

Min. Temperatur: -25 °C

Maks. temperatur: +60 °C

Bredde: 90 mm

H: 101 mm

D: 107 mm

Dim.: (B x H x T) 90 x 101 x 107 mm

Indhold: 1 stk

RoHS-godkendt: Ja

: Reversing contactor

: 5.5 kW

: 3

: 0

: 12 A

: IP20

: Screw connection

: DC

: Other

: 5.516240625

UKCA: Ikke relevant

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Effekt

Poltal

Produkttype

Nominel spænding

Belastningsstrøm

Siemens 3RA2315-8XB30-1AB0 Vendebeskyttelseskombination 3 x afbryder 3 kW 690 V/AC 6.1 A Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1744500

Levering tors. 29. okt.

Conrad Electronic

3 kW

3-polet

Vendebeskyttelseskombination

690 V/AC

6.1 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

632,00 kr.^*

Siemens 3RA2315-8XB30-1AF0 Vendebeskyttelseskombination 3 x afbryder 3 kW 690 V/AC 6.1 A Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1704758

Levering tors. 29. okt.

Conrad Electronic

3 kW

3-polet

Vendebeskyttelseskombination

690 V/AC

6.1 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

632,00 kr.^*

Siemens 3RA2315-8XB30-1AH0 Vendebeskyttelseskombination 3 x afbryder 3 kW 690 V/AC 6.1 A Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1744501

Levering tors. 29. okt.

Conrad Electronic

3 kW

3-polet

Vendebeskyttelseskombination

690 V/AC

6.1 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

632,00 kr.^*

Siemens 3RA2315-8XB30-1AK6 Vendebeskyttelseskombination 3 x afbryder 690 V/AC 6.1 A Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1699327

Levering tors. 29. okt.

Conrad Electronic

3-polet

Vendebeskyttelseskombination

690 V/AC

6.1 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

632,00 kr.^*

Siemens 3RA2315-8XB30-1AP0 Vendebeskyttelseskombination 3 x afbryder 3 kW 690 V/AC 6.1 A Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1702108

Levering tirs. 27. okt.

Conrad Electronic

3 kW

3-polet

Vendebeskyttelseskombination

690 V/AC

6.1 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

680,00 kr.^*

Siemens 3RA2315-8XB30-1BB4 Vendebeskyttelseskombination 3 x afbryder 3 kW 690 V/AC 6.1 A Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1699328

Levering tirs. 27. okt.

Conrad Electronic

3 kW

3-polet

Vendebeskyttelseskombination

690 V/AC

6.1 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

712,00 kr.^*

Siemens 3RA2315-8XB30-1BW4 Vendebeskyttelseskombination 3 x afbryder 3 kW 690 V/AC 6.1 A Passer til mærkerne (relæ): Siemens Piece 1 stk

Artikel nr.:1699329

Levering tors. 29. okt.

Conrad Electronic

3 kW

3-polet

Vendebeskyttelseskombination

690 V/AC

6.1 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

712,00 kr.^*

Siemens 3RA2315-8XB30-2AB0 Vendebeskyttelseskombination 3 x afbryder 690 V/AC 6.1 A Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1744502

Levering tors. 29. okt.

Conrad Electronic

3-polet

Vendebeskyttelseskombination

690 V/AC

6.1 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

632,00 kr.^*

Siemens 3RA2315-8XB30-2AF0 Vendebeskyttelseskombination 3 x afbryder 690 V/AC 6.1 A Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1744503

Levering tors. 29. okt.

Conrad Electronic

3-polet

Vendebeskyttelseskombination

690 V/AC

6.1 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

632,00 kr.^*

Siemens 3RA2315-8XB30-2AH0 Vendebeskyttelseskombination 3 x afbryder 3 kW 690 V/AC 6.1 A Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1744504

Levering tors. 29. okt.

Conrad Electronic

3 kW

3-polet

Vendebeskyttelseskombination

690 V/AC

6.1 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

632,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 1741591 Siemens 3RA2324-8XE30-1BB4 Vendebeskyttelseskombination 3 x afbryder 5.5 kW 690 V/AC 11 A Passer til mærkerne (relæ): Si

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 1741591 Siemens 3RA2324-8XE30-1BB4 Vendebeskyttelseskombination 3 x afbryder 5.5 kW 690 V/AC 11 A Passer til mærkerne (relæ): Si

Beskrivelse

Vendbar kombination til 3RA27 AC-3, 5,5 kW/400 V, DC 24 V 3-polet, størrelse S0 skruetilslutning elektrisk og mekanisk låseanordning 2 s integreret, med spænding udtag vendbar kombination SIRIUS 3RA23 til kobling af motorer inkl. Omdrejningsretning. Den vendbar kombination 3RA23 er en kontrolleret og fra fabrikken formonterede kombination af to beskytter 3RT2 samme effekt, de allerede færdigt forbundet samt mekanisk og elektrisk er låst. Du er klimafast, verdens godkendt (for Eksempel IEC og UL/CSA) og IE3/IE4 ready. Den vendbar kombinationer 3RA23 er med AC- og DC-betjening i størrelserne S00 til S3 fås. Du skrue- og federzuganschlusstechnik til montering på DIN-skinne eller skruefastgørelse. Tilbehøret på kontaktor 3RT2 er kontinuerlig til alle størrelser og kan også anvendes til beskyttelse af kombinationer. Den vendbar kombinationer 3RA23 løsne den velkendte serie 3RA13. Enkelt, effektiv, altid aktuelt - af SIRIUS byggesystem.

OBS! Denne produkttekst er maskinoversat.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
