Picotronic Punktlaser

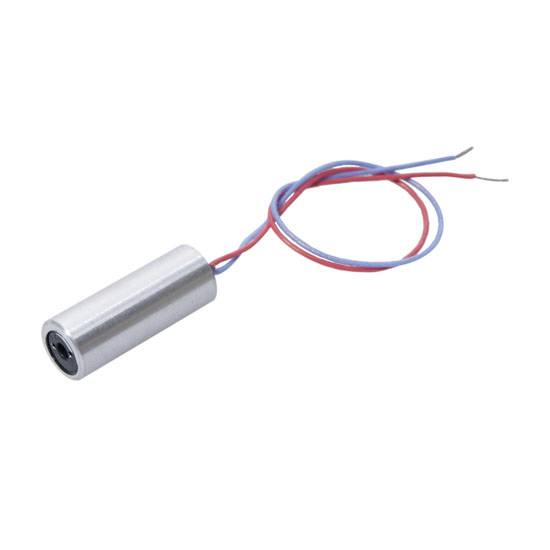

Cylinderformet elektromagnet med to tilsluttede ledninger, én rød, én blå. Magneten har en metallisk skinnende overflade.

Cylinderformet elektromagnet med to tilsluttede ledninger, én rød, én blå. Magneten har en metallisk skinnende overflade.

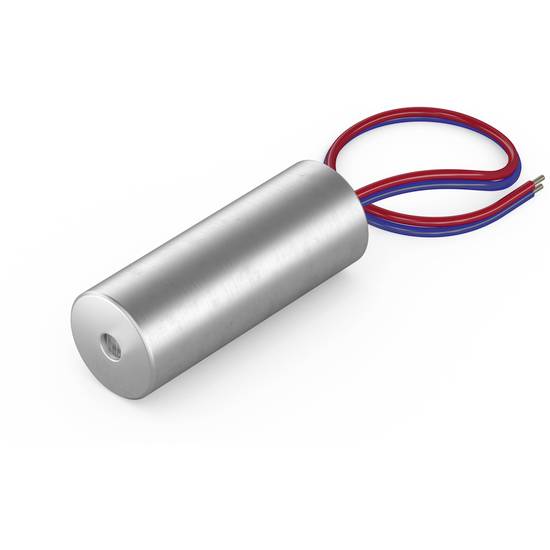

En cylindrisk metalgenstand med røde og blå kabler, muligvis en lille elektromotor eller sensor.

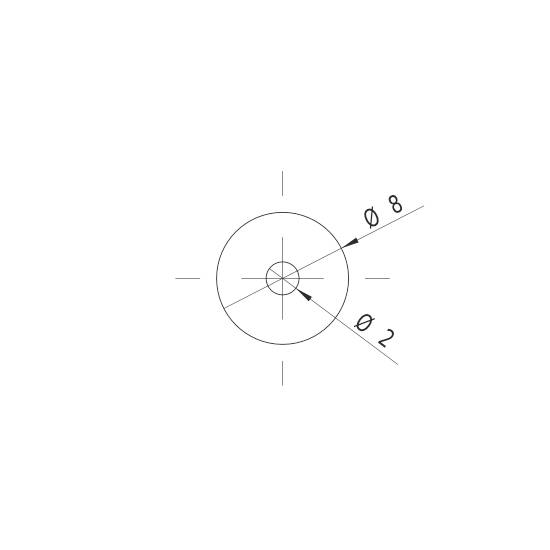

Teknisk tegning af en cirkel, markeret med 'Ø 8' for den ydre diameter og 'Ø 2' for den indre diameter.

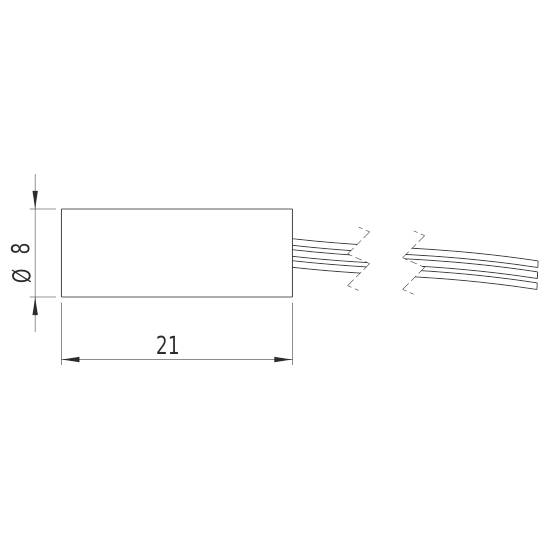

Teknisk tegning af en rektangulær komponent med dimensionerne 21 mm længde og 8 mm diameter. To kabelstrenge rager ud.

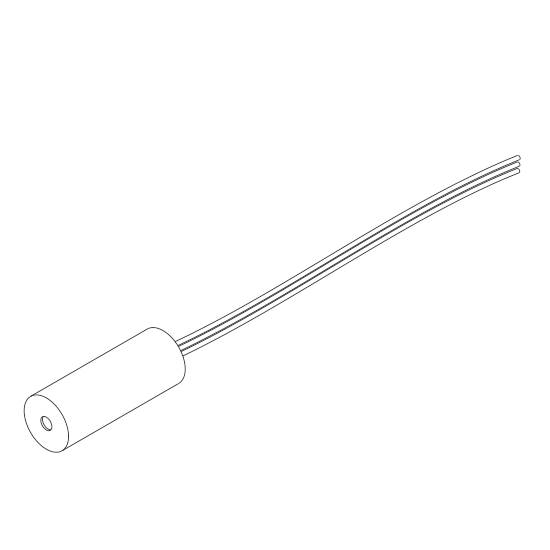

En enkel diagramlinje viser en cylinderformet sensor med tre fremstående kabler, der tjener til forbindelse.

1/5

Produkttype

Punktlaser

L

21 mm

Laser-klasse

3R

Driftsspænding

3 V/DC

Driftsstrøm

30 mA

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Laser-moduler;

Laser-klasse: 3R

Vigtig information

Tekniske specifikationer

Materiale: Aluminium
Optisk effekt 5 mW
Levetid: 5000 timer
Driftstemperatur: -20 °C til 50 °C
Opbevaringstemperatur: -40°C - 80°C.
Stråleform: Punkt
Laserklasse 3R
Divergens: I - 1.5 mrad
Arbejdsafstand: 1 m
Optik: antireflex belagte glaslinser
Laserteknologi: Diode
Fokus: fixed (1000 mm)
Fokus: fixed (1000 mm)
Kabelfarve GND: Blå
Kabellængde: 100 mm
Udgangsdiameter optik 2.5 mm
Farve på hus: sølv
Strålediameter: 2.5 mm

Produkttype: Punktlaser

L: 21 mm

Laser-klasse: 3R

Driftsspænding: 3 V/DC

Driftsstrøm: 30 mA

Materiale: Aluminium

Dim.: (L x B) 21 mm x 8 mm

Vægt: 3 g

RoHS-godkendt: Ja

Bredde: 8 mm

Dokumenter og downloads

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2987575 Picotronic Punktlaser

Information

Information 2987575 Picotronic Punktlaser

Overensstemmelseserklæring

Overensstemmelseserklæring 2987575 Picotronic Punktlaser

Version

Punktlaser, rød, 650nm, 5mW, Laser klasse 3R, fokus 1 m, 3V DC, 8x21 mm, akseparallel
Type DI650-5-3(8x21)-AP er en laser til projektion af et rødt laserpunkt. Lasermodulet emitterer stråling fra bølgelængde 650nm. Laseren har en meget kompakt konstruktion (8x21mm). Modulet er udstyret med en fast indstillet optik og er justeret akseparallelt (0,1°). Produktet kan for eksempel anvendes fremragende inden for komponentpositionering eller Pointer-anvendelser, i industri, håndværk, hobby og showområdet. Dette modul falder ind under Llasercirklasse 3R.
Udstrålingskarakteristik: Elliptisk punkt, punktstørrelse 2.5mm@1m
Optisk effekt 5 mW (Lasercirklasse 3R); fokus 1 m
Kompakt konstruktion: 8x21mm; akselafvigelse: 0,1°
Til anvendelser inden for for for eksempel positionering af komponenter eller Pointer-anvendelser, industri, håndværk, hobby og showområdet.
Spændingsforsyning 3V Til strømforsyning kan du for eksempel anvende vores netdel Picotronic LFNT-3.
