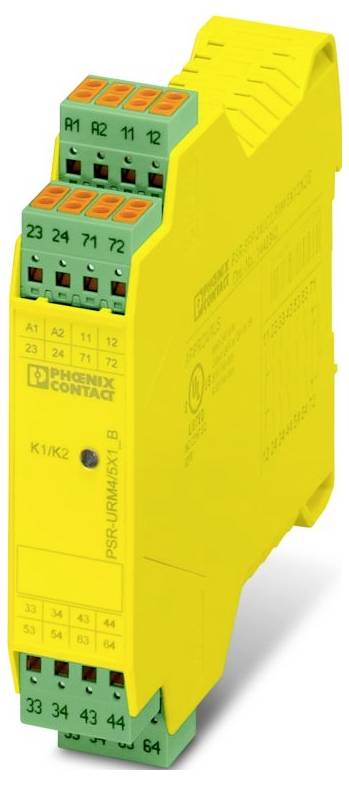

Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2/B 1442342 Udvidelsesmodul 24 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: PSRclassic
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,2 mm²... 1,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 1,5 mm²
- Ledertværsnit AWG: 24... 16
- Bredde: 22,5 mm
- Højde: 112 mm
- Dybde: 114,5 mm
- Materiale, kabinet: PA
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (drift): -20 °C... 55 °C (vær opmærksom på derating)
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 70 °C
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: III
- Tilsmudsningsgrad: 2
- Vibration (drift): 10 Hz ... 150 Hz, amplitude 0,15 mm, 2g
- Afisoleringslængde: 8 mm
- Monteringsposition: Lodret eller vandret
- Ledertværsnit fleksibel med kabelsko med plastmuffe: 0,25 mm²... 1,5 mm² (kun i forbindelse med CRIMPFOX 6)
- Ledertværsnit fleksibel med kabelsko uden plastmuffe: 0,25 mm²... 1,5 mm² (kun i forbindelse med CRIMPFOX 6)
- Maksimal tabseffekt ved nominel betingelse: 16,6 W (US = 26,4 V, IL² = 72 A2, Ptotal MAX = 2,2 W + 14,4 W )
- CE: CE
- Tilslutningsteknik: Tilslutningsteknik
- Bemærk til anvendelse: Kun til industriel anvendelse
- Strømforbrug: type. 75 mA
- Ledningstilslutning: Ledningstilslutning
- Skiftefrekvens: Maks. 0,5 Hz
- Monteringsbemærkning: Se derating
- Indsatshøjde: Maks. 2000 m (over NN)
- Maks. tilladt Luftfugtighed (drift): 75 %
- Tryk: 15g
- Beskyttelseskobling: Dæmperdiode
- Koblingsspænding: Min. 5 V AC/DC;MAKS. 250 V AC/DC
- Anvendelse: Udvidelsesmodul
- Farve (kabinet): Gul (RAL 1018).
- Indkoblingsstrøm: Min. 10 mA;maks. 6 A
- Beskrivelse af udgangen: Diagnostisk kontakt, 2 NC i række, potentialfri
- Driftspændingsvisning: 1 x LED (grøn)
- Kontaktudførelse: 1 responsstrømsti
- Kontinuerlig grænsestrøm: 6 A.
- Mærkeisolationsspænding: 250 V
- Sikkerhedsdata: Sikkerhedsdata
- Mekanisk levetid: 10 x 106 koblingscyklusser
- Faldtid typisk: < 20 ms (ved US/ved styring via A1)
- Kontaktmateriale: AgSnO2
- KOBLINGSEVNE 1,5 A (AC15);3 A (DC13)
- Udgangssikring 10 A (GL/gG)
- Relætype: Elektromekanisk relæ med tvangsstyrede kontakter i henhold til IEC/en 61810-3
- Tider: Tider
- Type. Aktiveringstid ved US: < 25 ms (ved US/ved styring via A1)
- Forsinkelse inden brug igen: < 1 sek.
- Nominel driftsart: 100 % ED
- MålStødspænding / isolering: Se datablad, kapitel "isolationskoordinering".
- Antal udgange: 1
- Effekt: Min. 50 mW
- Firkant. Totalstrøm: 36 A2
- Sikkerhedstekniske data: EN ISO 13849: Sikkerhedstekniske data: EN ISO 13849
- Performance Level (PL): e (i forbindelse med egnet evalueringsenhed)
- Safety Integrity Level (SIL): 3 (i forbindelse med passende kontrolanordning)
- Sikkerhedstekniske data: EN IEC 62061: Sikkerhedstekniske data: EN IEC 62061
- Beskyttelsesklasse for indbygning min.: IP54
- Maks. tilladt Luftfugtighed (opbevaring/transport): 75 %
- Beskrivelse af modtagelsen: Sikkerhedsrettet
- Antal indgange: 1
- Indgangsspændingsområde "1"-signal: 19,2 V ... 26,4 V
- kan stikkes i: ja
- Aktivering: 1- og 2-kanals
- Stopkategori: 0
- Sikkerhedstekniske data: IEC 61508 - High-Demand: Sikkerhedstekniske data: IEC 61508 - High-Demand
- Sikkerhedstekniske data: IEC 61508 - Low-Demand: Sikkerhedstekniske data: IEC 61508 - Low-Demand
- Maks. Tilladt samlet ledningsmodstand: 25 Ω
- Relæ: Frigivelsesstrømsti (23/24 ... 63/64): Relæ: Frigivelsestrompet (23/24 ... 63/64)
- Relæ: Signalstrømsti (71/72): Relæ: Signalstrømsti (71/72)
- Relæ: Responsstrømsti (11/12): Relæ: Responsstrømsti (11/12)
- Digital: A1: Digital: A1
- Produkttype
Udvidelsesmodul
- Antal digitale indgange max.
1
- Antal indgange max.
1
- Antal udgange max.
7
- Antal relæ-udgange max.
6
- Driftsspænding
24 V/DC
- H
112 mm
- L
114.5 mm
- Bredde
22.5 mm
IP20
- Dim.
(L x B x H) 114.5 x 22.5 x 112 mm
- Tilslutning
Push-in-tilslutning
- Produc.-delnr.
1442342
- Type
PSR-SPP- 24DC/URM4/5X1/2X2/B
- Montage
Bæreskinnemontering
- Maks. omgivelsestemperatur
55 °C
- Min. omgivelsestemperatur
-20 °C
- D
114.5 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3583703 Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2/B 1442342 Udvidelsesmodul 24 V/DC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3583703 Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2/B 1442342 Udvidelsesmodul 24 V/DC
Beskrivelse
1- eller 2-kanalet kontaktudvidelse, 5 lukkere, 1 åbner, 1 responsstrømsti, sammen med basisenhed op til Cat 4 PL e i henhold til en ISO 13849 sikker adskillelse, bredde: 22,5 mm, indstikbare push-in-klemme
