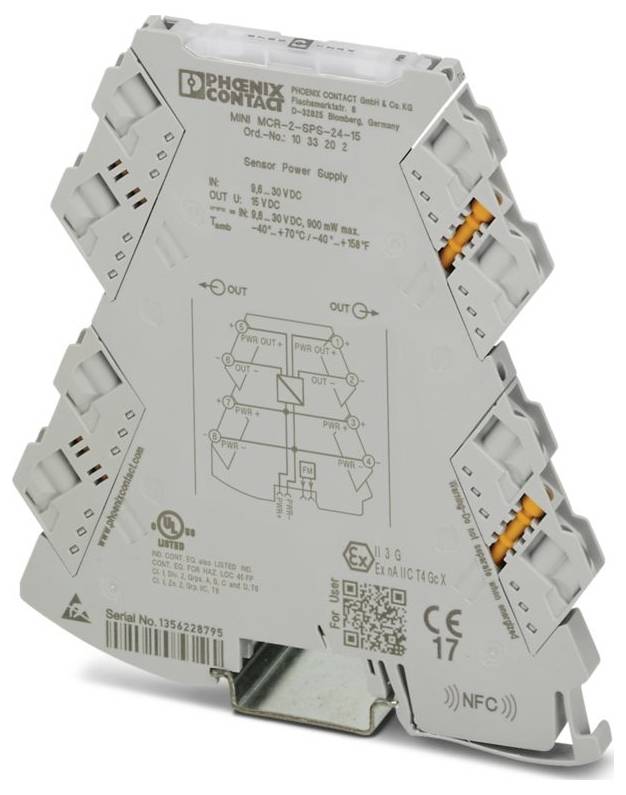

Phoenix Contact MINI MCR-2-SPS-24-15 1033202 Konstantspændingskilde 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Konstantspændingskilde
Indgangssignal maks. (spænding)
30 V
Type
MINI MCR-2-SPS-24-15
Dim.
(L x B x H) 119.2 x 6.2 x 109.81 mm
Tilslutning
Skruer
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: MINI analog Pro
- Tilslutningsmåde: Skruetilslutning.
- Skruegevind M3
- Tilspændingsmoment: 0,5 Nm... 0,6 Nm
- Ledertværsnit fleksibelt: 0,14 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 1,5 mm² (med kabelsko);0,14 mm² ... 2,5 mm² (uden kabelsko)
- Ledertværsnit AWG: 24... 12 (fleksibel)
- Bredde: 6,2 mm
- Højde: 109,81 mm
- Dybde: 119,2 mm
- Farve: Grå (RAL 7042).
- Materiale, kabinet: PBT
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20 (ikke vurderet af UL)
- Omgivelsestemperatur (under drift) -40 °C... 70 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Højde: ≤ 2000 m.
- Standarder/bestemmelser: GB/T 3836.1;GB/T 3836.3
- Bemærk: Under påvirkning af støj kan der forekomme mindre afvigelser.
- Monteringstype: Bæreskinnemontering
- Overspændingskategori: II
- Tilsmudsningsgrad: 2
- Tilladt luftfugtighed (drift): 5 % ... 95 % (ingen kondensation)
- Afisoleringslængde: 10 mm
- Monteringsposition: vilkårlig
- ATEX: ATEX
- IECEx: IECEx
- Mærkning: UL 508 listed;Class i, div. 2, GROUPS A, B, C, D T6;CLASS I, zone 2, Group IIC T6
- UL, USA / Canada: UL, USA / Canada
- Brandsikring til skinnekøretøjer (din en 45545-2) R22: HL 1 - HL 2
- Brandsikring til skinnekøretøjer (din en 45545-2) R23: HL 1 - HL 2
- Brandsikring til skinnekøretøjer (din en 45545-2) R24: HL 1 - HL 2
- Forsyningsspændingsinterval: 9,6 V DC ... 30 V DC (til brospænding kan bæreskinner-busforbindelsen (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, artikel-nr. 2869728) anvendes, kan klikkes på 35-mm bæreskinne i henhold til en 60715)
- CE: CE
- Certifikat: DNV GL TAA000021E Rev. REV. 1
- Monteringsbemærkning: Til brospændingen kan bæreskinner-busforbindelsen indsættes, kan klipses på 35-mm bæreskinne iht. en 60715.
- Elektromagnetisk kompatibilitet: Overensstemmelse med EMC-direktivet
- Signal-støjforhold: Støjudstråling
- Skibsværftsgodkendelse: Skibsbyggeri-godkendelse
- Støjimmunitet EN 61000-6-2
- Statusvisning: Led grøn (forsyningsspænding)
- Galvanisk adskillelse mellem indgang og udgang: Ja
- Forsyning: Forsyning
- Strømforbrug typisk: < 38,2 mA (24 V);< 79,8 mA (12 V)
- Kortslutningsstrøm > 35 mA
- Brugsbegrænsning: Brugsbegrænsning
- EMC-bemærkning: EMC: Klasse A-produkt, se producentens erklæring på downloadområdet
- Udgangsstrøm ≤ 30 mA
- Isolering: Forstærket isolering
- Skibsbygningsdata: Skibsbygnings-data
- Temperatur: B
- HUMIDITY: B
- Vibration: A
- EMC: A.
- Enclosure: required protection according to the Rules shall be provided upon installation on board
- Mærkeisolationsspænding: 300 Veff
- Prøvespænding 3 kV AC (50 Hz, 60 s)
- CCC / Kina-ex: CCC / Kina-ex
- GB-standard: GB-standard
- Galvanisk adskillelse: Galvanisk adskillelse
- Temperaturkoefficient maks. < 0,01 %/K.
- Maksimal overførselsfejl: ≤ 0,1 % (af slutværdien)
- Effektforbrug: < 900 mW (9,6 V DC)
- Transformator forsyningsspænding: 15 V DC
- Signal: Spænding: Signal: Spænding
- Indgangssignal spænding 9,6 V DC ... 30 V DC
- Ex-installation (EPL): GC;div. 2
- Galvanisk adskillelse indgang/udgang/forsyning IEC/en 61010-1: Galvanisk adskillelse indgang/udgang/forsyning IEC/en 61010-1
- Udgangssignal spænding maksimalt: 15 V DC
- Udgangsspænding ved ledningsbrud 15 V DC
- Rible < 20 mVss (600 Ω)
- Type
MINI MCR-2-SPS-24-15
- Produkttype
Konstantspændingskilde
- Indgangssignal maks. (spænding)
30 V
- Dim.
(L x B x H) 119.2 x 6.2 x 109.81 mm
- Tilslutning
Skruer
- Udgangssignal (spænding)
15 V DC
- Udgangssignal (strøm)
≤ 30 mA
- Indgangssignal (spænding)
9.6 V DC ... 30 V DC
- Indhold
1 stk
- Bredde
6.2 mm
- H
109.81 mm
- L
119.2 mm
- Maks. omgivelsestemperatur
70 °C
- Min. omgivelsestemperatur
-40 °C
- Forsyningsspænding U(B)
9.6 V DC ... 30 V DC
- Tværsnit fleksibel (maks.)
2.5 mm²
- Tværsnit fast (maks.)
2.5 mm²
- Tværsnit fleksibel (min. )
0.14 mm²
- Tværsnit fast (min. )
0.2 mm²
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3562026 Phoenix Contact MINI MCR-2-SPS-24-15 1033202 Konstantspændingskilde 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3562026 Phoenix Contact MINI MCR-2-SPS-24-15 1033202 Konstantspændingskilde 1 stk
Beskrivelse
Konstantspændingskilde med indsættelig tilslutningsteknik til generering af en yderst præcis konstantspænding på 15 V og til forsyning af sensorer uden egen forsyning. Skruetilslutningsteknik.
