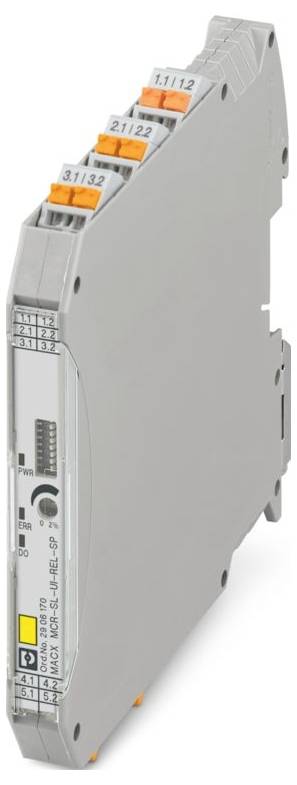

Phoenix Contact MACX MCR-SL-UI-REL-SP 2906170 Grænseværdikontakt 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Grænseværdikontakt
Indgangssignal maks. (strøm)
21 mA
Indgangssignal maks. (spænding)
10.5 V
Type
MACX MCR-SL-UI-REL-SP
Dim.
(L x B x H) 113.7 x 12.5 x 107.9 mm
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: MACX analog
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 2,5 mm²
- Ledertværsnit AWG: 24... 14;24 ... 22 (Twin-kabelsko uden plastmuffe);20... 16 (Twin kabelsko med plastmuffe)
- Bredde: 12,5 mm
- Højde: 107,9 mm
- Dybde: 113,7 mm
- Farve: Grå (RAL 7042).
- Materiale kabinet: PA 6.6-FR
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (drift): -20 °C... 65 °C (vilkårlig monteringsposition)
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Højde: ≤ 2000 m.
- Standarder/bestemmelser: GB/T 3836.1;GB/T 3836.3;GB/T 3836.8
- Bemærk: Under påvirkning af støj kan der forekomme mindre afvigelser.
- Monteringstype: Bæreskinnemontering
- Overspændingskategori: II
- Tilsmudsningsgrad: 2
- Tilladt luftfugtighed (drift): 5 % ... 95 % (ingen kondensation)
- Afisoleringslængde: 10 mm
- ATEX: ATEX
- IECEx: IECEx
- Mærkning: c
- UL, USA / Canada: UL, USA / Canada
- Tabseffekt < 0,9 W
- Forsyningsspændingsinterval: 9,6 V DC ... 30 V DC
- CE: CE
- Certifikat: DNV 21.0089 X.
- Elektromagnetisk kompatibilitet: Overensstemmelse med EMC-direktivet
- Signal-støjforhold: Støjudstråling
- Skibsværftsgodkendelse: Skibsbyggeri-godkendelse
- INMETRO: INMETRO
- Støjimmunitet EN 61000-6-2
- Statusvisning: Led grøn (forsyningsspænding);LED gul (kontaktudgang);LED rød, blinkende (lednings-, sensorfejl, ERR)
- Galvanisk adskillelse mellem indgang og udgang: Ja
- Forsyning: Forsyning
- Strømforbrug typisk: 38 mA (24 V DC)
- Strømforbrug maks. 90 mA (10 V DC)
- Isolering: Sikker adskillelse
- Kontaktudførelse: 1 omskifter
- Brændbarhedsklasse iht. UL 94 (kabinet): V0 (kabinet)
- Skibsbygningsdata: Skibsbygnings-data
- Temperatur: B
- HUMIDITY: B
- Vibration: A
- EMC: A.
- Enclosure: required protection according to the Rules shall be provided upon installation on board
- Måleisolationsspænding: 375 V AC
- Prøvespænding 2,5 kV AC (50 Hz, 60 s)
- Ledertværsnit fleksibel (2 ledere med samme tværsnit): 0,25 mm²... 0,34 mm² (Twin-kabelsko uden plastmuffe);0,5 mm²... 1,5 mm² (Twin-kabelsko med plastmuffe)
- Funktionalitet: Funktionalitet
- Kontaktmateriale: AgSnO2, hårdtforgyldt
- CCC / Kina-ex: CCC / Kina-ex
- GB-standard: GB-standard
- Galvanisk adskillelse: Galvanisk adskillelse
- Indgangsmodstand strømindgang < 28 Ω
- Temperaturkoefficient maks. 0,01 %/K.
- Maksimal overførselsfejl: 0,1 %
- Effektforbrug: ≤ 1,2 W.
- Indgangssignal strøm: 0,2 mA... 20 mA; 0,18 mA... 21 mA (maks. område)
- Dybde NS 35/7,5: 114,5 mm (oplåses på bæreskinne NS 35/7,5 iht. en 60715)
- Konfiguration: DIP-afbryder
- Indgangssignal spænding 0,1 V... 10 V;0,1 V ... 10,5 V (maks. område)
- Kobling: Relæ: Kobling: Relæ
- Skiftestrøm maks.: ≤ 4 A AC (cos phi = 1); ≤ 1 A DC (ohmsk belastning, 24 V DC, 50 mW);≤ 0,2 A DC (ohmsk belastning, 120 V DC )
- Ex-installation (EPL): GC;div. 2
- Signal: Spænding/strøm: Signal: Spænding/strøm
- Safety Integrity Level (SIL, IEC 61508): Safety Integrity Level (SIL, IEC 61508)
- Galvanisk adskillelse indgang/udgang/forsyning IEC/en 61010-1: Galvanisk adskillelse indgang/udgang/forsyning IEC/en 61010-1
- Indgangsmodstand spændingsindgang > 100 kΩ
- Trinsvar (99 %): ≤ 22 ms
- Kontroltilslutning: Kontroltilslutning
- Diameter max.: 2 mm
- Systematic Capability: Systematic Capability
- Registrering af ledningsfejl: < 0,1 mA (ledningsbrud);> 21,1 mA (kortslutning)
- Skiftetærskel "0"-signal strøm: Kan indstilles via DIP-kontakt (i 1,25 %-trin) og potentiometer (lineær op til 2 % af den indstillede skiftetærskel via DIP-kontakt)
- Hysterese: off: Ca. 0,5 %, on: Ca. 1 %
- Performance Level (ISO 13849): Performance Level (ISO 13849)
- Tilkoblingsnøjagtighed < 0,1 %
- Galvanisk adskillelse udgang/forsyning IEC/en 60079-7: Galvanisk adskillelse udgang/forsyning IEC/en 60079-7
- Galvanisk adskillelse indgang/udgang, forsyning IEC/en 60079-7: Galvanisk adskillelse indgang/udgang, forsyning IEC/en 60079-7
- Forsyningsspændingsområde: 12 V DC... 24 V DC -20 % ... +25 %
- Samlet fejl på spændingsindgangen maks.: ± 10 mV
- Maksimal strømafvigelse: ± 20 µA
- Type
MACX MCR-SL-UI-REL-SP
- Produkttype
Grænseværdikontakt
- Indgangssignal maks. (strøm)
21 mA
- Indgangssignal maks. (spænding)
10.5 V
- Dim.
(L x B x H) 113.7 x 12.5 x 107.9 mm
- Tilslutning
Push-in-fjederkrafttilslutning
- Indgangssignal (spænding)
0.1 V ... 10 V;0.1 V ... 10.5 V (Maximalbereich)
- Indgangssignal (strøm)
0.2 mA ... 20 mA;0.18 mA ... 21 mA (Maximalbereich)
- Indhold
1 stk
- Konfiguration
DIP-Schalter
- Bredde
12.5 mm
- H
107.9 mm
- L
113.7 mm
- Maks. omgivelsestemperatur
65 °C
- Min. omgivelsestemperatur
-20 °C
- Forsyningsspænding U(B)
9.6 V DC ... 30 V DC
- Tværsnit fleksibel (maks.)
2.5 mm²
- Tværsnit fast (maks.)
2.5 mm²
- Tværsnit fleksibel (min. )
0.2 mm²
- Tværsnit fast (min. )
0.2 mm²
- D
113.7 mm
IP20
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3579908 Phoenix Contact MACX MCR-SL-UI-REL-SP 2906170 Grænseværdikontakt 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3579908 Phoenix Contact MACX MCR-SL-UI-REL-SP 2906170 Grænseværdikontakt 1 stk
Beskrivelse
Grænseværdiafbryder med indgang til aktive strøm- og spændingssignaler og en grænseværdi-relæudgang (omskifter). Kan indstilles via DIP-kontakter og potentiometer, galvanisk 3-vejs adskillelse, op til SIL2 (SC3), PLC kat.1, push-in-tilslutning.
