Name: Phoenix Contact MACX MCR-EX-AP-RTD-RTD-SP Temperaturtransducer 1291955
Brand: Phoenix Contact
SKU: 3582748

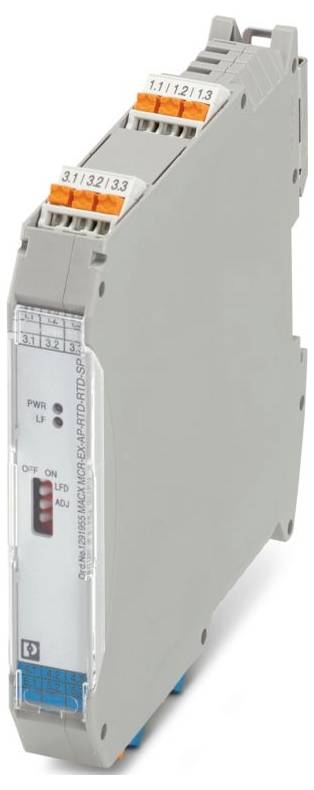

En rulle med hvide selvklæbende etiketter med et orange plastikværktøj ved siden af, brugt til at mærke eller organisere genstande.

Lignende billede

Type

MACX MCR-EX-AP-RTD-RTD-SP

Forsyningsspænding

24 V/DC

Dim.

(L x B x H) 113.7 x 17.5 x 107.8 mm

Tilslutning

Push-in-tilslutning

Driftstemperatur

-20 °C (min)

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Tekniske specifikationer

Produktfamilie: MACX analog
Tilslutningstype: Push-in-tilslutning
Ledertværsnit fleksibelt: 0,2 mm²... 1,5 mm²
Ledertværsnit stiv: 0,2 mm²... 1,5 mm²
Ledertværsnit AWG: 24... 16
Bredde: 17,5 mm
Højde: 107,8 mm
Dybde: 113,7 mm
Brændbarhedsklasse iht. UL 94: V0
Materiale, kabinet: PA 6.6
Omgivelsesbetingelser: Omgivelsesbetingelser
Beskyttelsesklasse: IP20 (Klemmet);IP30 (kabinet)
Omgivende temperatur (drift): -20 °C... 70 °C (enkeltapparat: Monteringsposition vilkårlig);-20 °C... 60 °C (gruppemontering: Vertikal bæreskinne uden recirkulation);-20 °C... 65 °C (gruppemontering: Vertikal bæreskinne med recirkulation);-20 °C... 65 °C (gruppemontage: Horisontal bæreskinne uden recirkulation);-20 °C... 70 °C (gruppemontage: Horisontal bæreskinne med recirkulation)
Omgivelsestemperatur (opbevaring/transport): -40 °C... 80 °C
Højde: ≤ 2000 m.
Standarder/bestemmelser: IEC/en 60079-11
Monteringstype: NS 35/15, NS 35/7,5
Tilladt luftfugtighed (drift): ≤ 95 % (ingen kondensation)
Afisoleringslængde: 8 mm
Monteringsposition: Lodret, vandret
Henvisning til drift: Indstilling 2-leder match via DIP-kontakt ADJ. ADJ
Maks. Indre induktans Li: Ubetydelig
ATEX: ATEX
IECEx: IECEx
Mærkning: [Ex ia GA] IIC;[ex ia da] IIIC;ex Na NC [ia GA] IIC GC;[ex ia mA mA] I.
Tabseffekt: ≤ 600 mW
Forsyningsspændingsinterval: 18 V ... 31,2 V
Forbindelsesteknik: 2-, 3-, 4-leder
Bemærk til anvendelse: Nøjagtighed, typiske angivelser i % af basismåleområdet ved UN, 23 °C.
Elektromagnetisk kompatibilitet: Testet i henhold til følgende standarder og forskrifter: EN 61326-1 anvendelse i industrien, NAMUR NE 21
Kontaktspænding maks. 30 V
Statusvisning: Led grøn (forsyningsspænding);LED rød (ledningsfejl)
Galvanisk adskillelse mellem indgang og udgang: Ja
Forsyning: Forsyning
Antal kanaler: 1
Beskyttelse mod forkert polaritet: Ja
Mærkeisolationsspænding: 375 VPP
Prøvespænding 350 V (50 Hz, 60 s)
Sikkerhedsdata: Sikkerhedsdata
Maks. Udgangsspænding UO: 6,5 V
Maks. Udgangsstrøm IO: 16,5 mA
Maks. Udgangseffekt Po: 27 mW
Sikkerhedstekniske maksimumspænding med: 253 V AC
Nominel forsyningsspænding 24 V DC
Galvanisk adskillelse 3-vejs-adskillelse
Temperaturkoefficient typisk: ≤ 0,1 % (10 K)
Effektforbrug: ≤ 650 mW
Udgangssignal strøm: 5 mA (nominel strøm)
Dybde NS 35/7,5: 114,5 mm (oplåses på bæreskinne NS 35/7,5 iht. en 60715)
Beskrivelse af modtagelsen: Egensikker
Kontaktstrøm maks. 100 mA
Udgangssignal spænding 2 V DC (nominel spænding)
Ex-installation (EPL): GC
Galvanisk adskillelse indgang/udgang IEC/en 60079-11: Galvanisk adskillelse indgang/udgang IEC/en 60079-11
Ex i-strømkredse (EPL): GA;da;mA
Maks. Indre kapacitet CI: Ubetydelig
Maks. Tilladt samlet ledningsmodstand: ≤ 50 ohm (per leder, 2-leder kobling);≤ 100 ohm (pr. leder, 3-, 4-leder kobling)
Mål: Måling
Signaloverførselsforhold: In = out
Galvanisk adskillelse indgang/forsyning IEC/en 60079-11: Galvanisk adskillelse indgang/forsyning IEC/en 60079-11
Galvanisk adskillelse indgang/fejlmeldingsudgang IEC/en 60079-11: Galvanisk adskillelse indgang/fejlmeldingsudgang IEC/en 60079-11
Galvanisk adskillelse indgang/konfigurationsinterface IEC/en 60079-11: Galvanisk adskillelse indgang/konfigurationsinterface IEC/en 60079-11
Galvanisk adskillelse udgang 1 / udgang 2: Galvanisk adskillelse udgang 1 / udgang 2
Galvanisk adskillelse udgang/forsyning: Galvanisk adskillelse udgang/forsyning
Galvanisk adskillelse udgang/konfigurationsinterface: Galvanisk adskillelse udgang/konfigurationsinterface
Galvanisk adskillelse udgang/forsyning/fejlmeldingsudgang: Galvanisk adskillelse udgang/forsyning/fejlmeldingsudgang
Anvendelige sensortyper (RTD): PT 100
Modstandsområde lineært: 18 Ω... 391 Ω (Pt 100)
Analog: Modstandstermometer: Analog: Modstandstermometer
Udgangssignal modstand 400 ohm
Udgangssignal modstandsområde 18 ohm... 391 Ω (Pt 100)
Indsvingningstid (settling time): < 10 ms (10 % ... 90 %, multiplekser-drift)
Indstillingsområde < 1 s (indgang/udgang)
Sensorfødesstrøm: 200 µA, ... 5 mA
Melding: Fejlmeldingsudgang: Melding: Fejlmeldingsudgang
IIA (enkelt strømkreds): Maks. ydre induktans Lo / maks. ydre kapacitet Co: 900 mH / 1000 µF
IIB/IIIC (enkelt kredsløb): Maks. induktans Lo / maks. ydre kapacitet Co: 450 mH / 570 µF
IIC (enkelt kredsløb): Maks. ydre induktans Lo / maks. udvendig kapacitet Co: 120 mH / 25 µF
I (enkelt strømkreds): Maks. ydre induktans Lo / maks. udvendig kapacitet Co: 1000 mH / 1000 µF
IIB/IIIC (blandet kredsløb): Højst ekstern induktans Lo / maksimal ydre kapacitet Co: 100 mH / 5,3 µF, 20 mH / 6,9 µF, 2 mH / 11 µF, 0,5 mH / 15 µF
IIC (blandet kredsløb): Udvendig induktans Lo / maksimal ydre kapacitet Co: 50 mH / 1,1 µF, 5 mH / 1,7 µF, 1 mH / 2,3 µF, 0,2 mH / 3,4 µF

Type: MACX MCR-EX-AP-RTD-RTD-SP

Forsyningsspænding: 24 V/DC

Dim.: (L x B x H) 113.7 x 17.5 x 107.8 mm

Tilslutning: Push-in-tilslutning

Driftstemperatur: -20 °C (min)

Min. driftstemperatur: -20 °C

Produc.-delnr.: 1291955

Bredde: 17.5 mm

H: 107.8 mm

L: 113.7 mm

Maks. omgivelsestemperatur: 70 °C

Min. omgivelsestemperatur: -20 °C

Vægt: 0.02222 kg

UKCA: Ja

Produkttype: Temperaturtransducer

Dokumenter og downloads

Datablad

Datablad 3582748 Phoenix Contact MACX MCR-EX-AP-RTD-RTD-SP Temperaturtransducer 1291955

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3582748 Phoenix Contact MACX MCR-EX-AP-RTD-RTD-SP Temperaturtransducer 1291955

Beskrivelse

Ex i-modstandspåfører til egensikker drift af Pt 100-modstandstermometre i 2-, 3- eller 4-lednings-teknik og modstandssensorer. Værdierne, der måles på ex i-indgangen, overføres 1:1 til non-ex i-udgangen. Antal kanaler: 1, standardkonfiguration, 3-vejs adskillelse, push-in-tilslutning

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
