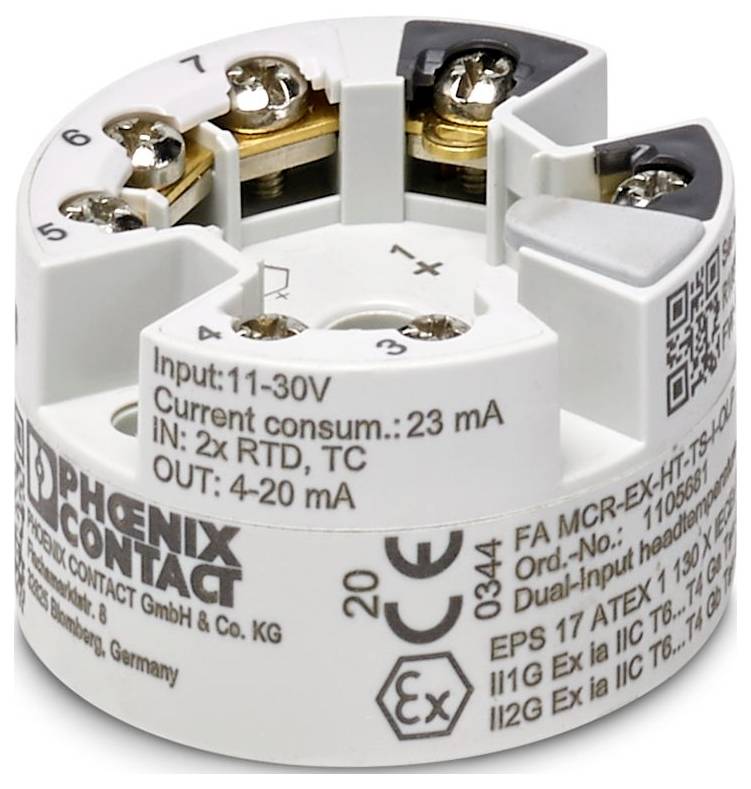

Phoenix Contact FA MCR-EX-HT-TS-I-OLP Temperaturtransducer 1105681
EAN:
Fremstillingsnr.
Artikel nr.:
Type
FA MCR-EX-HT-TS-I-OLP
Forsyningsspænding
schleifengespeist. keine externe Versorgung notwendig;11 V DC ... 42 V DC (Standard);11 V DC ... 32 V DC (SIL aktiv);11 V DC ... 30 V DC (Ex) V/DC
Tilslutning
Skruetilslutning
Produc.-delnr.
1105681
Maks. omgivelsestemperatur
85 °C
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: Field Analog
- Tilslutningsmåde: Skruetilslutning.
- Skruegevind M3
- Tilspændingsmoment 0,35 Nm
- Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 2,5 mm²
- Ledertværsnit AWG: 24... 14
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP00 (ved indbygning i felthus IP66/67, NEMA 4X)
- Omgivelsestemperatur (under drift) -40 °C... 85 °C;-40 °C... 70 °C (SIL aktiv)
- Omgivelsestemperatur (opbevaring/transport): -50 °C ... 100 °C
- Højde: ≤ 4000 m (over NN)
- Monteringstype: Montering;bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: II
- Tilsmudsningsgrad: 2
- Tilladt luftfugtighed (drift): 5 % ... 95 % (dug tilladt)
- Afisoleringslængde: 8 mm
- ATEX: ATEX
- IECEx: IECEx
- Overførselshastighed 1200 baud
- Mærkning: 3
- UL, USA / Canada: UL, USA / Canada
- Forsyningsspændingsinterval: Sløjfestrøm, ekstern forsyning ikke nødvendig;11 V DC... 42 V DC (STANDARD);11 V DC ... 32 V DC (SIL AKTIV);11 V DC... 30 V DC (ex)
- CE: CE
- CERTIFIKAT: DNV GL TAA00002GX
- Indgangsspændingsområde: -20 mV... 100 mV (minimum spændvidde: 5 mV)
- Monteringsbemærkning: Montering i tilslutningshovedet iht. din 43729 form B.
- Klimaklasse C1
- CSA: CSA
- Skibsværftsgodkendelse: Skibsbyggeri-godkendelse
- Understøttede protokoller: HÅRD
- Galvanisk adskillelse mellem indgang og udgang: Ja
- Forsyning: Forsyning
- Antal kanaler: 2
- Startforsinkelse: Helt tilkoblingsforsinkelse: 10 s (HART); + 28 s (måleværdi)
- Skibsbygningsdata: Skibsbygnings-data
- Temperatur: D
- HUMIDITY: B
- Vibration: B
- EMC: B
- Enclosure: C
- Prøvespænding 2 kV AC (50 Hz, 60 s)
- Funktionalitet: Funktionalitet
- FM: FM
- Datakommunikation (bypass): Datakommunikation (bypass)
- Udgangssignal strøm: 4 mA... 20 mA (HART);20 mA ... 4 mA (HART)
- Udgangssignal strøm maksimalt: 23 mA
- Konfiguration: Software;HART
- Antal indgange: 2
- Ex-installation (EPL): GB;div. 1
- Ex i-strømkredse (EPL): GA;div. 1
- Safety Integrity Level (SIL, IEC 61508): Safety Integrity Level (SIL, IEC 61508)
- Mål: Måling
- Anvendelige sensortyper (RTD): PT-, Ni-, Cu-sensorer: 2-, 3-, 4-leder
- Modstandsområde lineært: 10 Ω... 2000 Ω (minimum-måleområde 10 Ω)
- Temperaturmåleområde -250 °C... 2500 °C (afhængigt af sensortypen);-200 °C... 850 °C (Pt 100)
- Måleområdeinterval temperatur: > 10 K (RTD),> 50 K (TC)
- ANVENDELIGE SENSORTYPER (TC): A, B, C, D, E J, K, L, N, R S, T, U
- Signal: Strøm: Signal: Strøm
- BELASTNING: (UB - 11 V) / 0,023 A.
- Trinsvar (99 %): 0,8 s (TC)
- Galvanisk adskillelse indgang/udgang: Galvanisk adskillelse indgang/udgang
- HART-kodning: FSK ± 0,5 mA
- HART-version 7
- Netfrekvensfilter 50/60 Hz
- Kommunikationsmodstand: ≥ 250 Ω
- Systematic Capability: Systematic Capability
- Type
FA MCR-EX-HT-TS-I-OLP
- Forsyningsspænding
schleifengespeist. keine externe Versorgung notwendig;11 V DC ... 42 V DC (Standard);11 V DC ... 32 V DC (SIL aktiv);11 V DC ... 30 V DC (Ex) V/DC
- Tilslutning
Skruetilslutning
- Produc.-delnr.
1105681
- Maks. omgivelsestemperatur
85 °C
- Min. omgivelsestemperatur
-40 °C
- Vægt
0.1921 kg
- UKCA
Ja
- Produkttype
Temperaturtransducer
Dokumenter og downloads
Datablad
Datablad 3564181 Phoenix Contact FA MCR-EX-HT-TS-I-OLP Temperaturtransducer 1105681
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3564181 Phoenix Contact FA MCR-EX-HT-TS-I-OLP Temperaturtransducer 1105681
Beskrivelse
Ex i-udgangssløjfekontakt med hovedtransmitter til overførsel af op til 2 sensorsignaler fra RTD- og TC-sensorer samt af modstands- og spændingsudlever over 4 mA ... 20 mA HÅRD, standardkonfiguration, Safety Integrity Level (SIL, IEC 61508): 2, Systematic Capability: 3, skruetilslutning
