Name: Phoenix Contact ECM-UC-10A-UI Strøm-, spændingsomformer
Brand: Phoenix Contact
SKU: 3565040

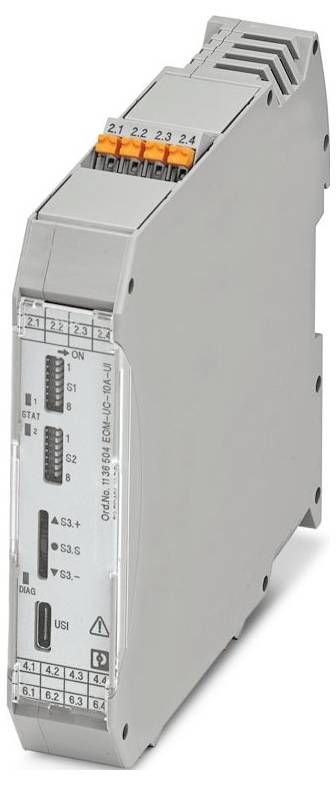

Phoenix Contact ECM-UC-10A-UI Strøm-, spændingsomformer-0

Lignende billede

Dim.

(L x B) 113.8 mm x 22.6 mm

Type

ECM-UC-10A-UI

Tilslutning

Push-in-fjederkrafttilslutning

Bredde

22.6 mm

113.8 mm

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Tekniske specifikationer

Tilslutningstype: Push-in-tilslutning
Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
Ledertværsnit stiv: 0,2 mm²... 2,5 mm²
Ledertværsnit AWG: 24... 13
Bredde: 22,6 mm
Højde: 106,7 mm
Dybde: 113,8 mm
Farve: Grå (RAL 7042).
Brændbarhedsklasse iht. UL 94 V0 (kabinet)
Materiale kabinet: PA 6.6-FR
Omgivelsesbetingelser: Omgivelsesbetingelser
Beskyttelsesklasse: IP20
Omgivelsestemperatur (under drift) -40 °C... 60 °C;-40 °F... 140 °F.
Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
Højde: ≤ 4000 m.
Standarder/bestemmelser: IEC/en 61131-2 (type 3)
Isolationsegenskaber: Isolationsegenskaber
Overspændingskategori: III (300 V)
Tilsmudsningsgrad: 2
Tilladt luftfugtighed (drift): ≤ 95 % (ikke kondenserende)
Afisoleringslængde: 10 mm
Monteringsposition: Lodret eller vandret
Mærkning: Ind. Cont. EQ. E238705-E196811
UL, USA / Canada: UL, USA / Canada
Forsyningsspændingsinterval: 9,6 V DC ... 30 V DC
CE: CE
Artikelmål: Artikelmål
Elektromagnetisk kompatibilitet: Overensstemmelse med EMC-direktivet
Lavspændingsdirektivet: Overensstemmelse med NS-direktivet
Signal-støjforhold: Støjudstråling
Støjimmunitet EN 61000-6-2
Indgangsstrømområde 0 A AC... 10 A AC; -10 A DC ... 10 A DC
Fødselsdato: 1951
Dybde (apparatdybde (bæreskinnemontering)): 114,5 mm (oplåses på bæreskinne NS 35/7,5 iht. en 60715)
Forsyning: Forsyning
Isolering: Sikker adskillelse iht. IEC/en 61010-1
Mærkeisolationsspænding: 300 V AC (mod jord)
Prøvespænding 2 kV AC (50 Hz, 60 s)
Belastning/udgangsbelastning strømudgang: < 500 Ω
Nominel forsyningsspænding 24 V DC
Overstrømsbelastningsevne: 2 x I
Temperaturkoefficient maks. < 0,02 %/K.
Trinsvar (10-90%): 200 ms (AC/DC);20 ms (DC)
Maksimal transmissionsfejl: 0,5 % (af den nominelle værdi under nominelle betingelser)
EFFEKTFORBRUG: ≤ 2,3 W (30 V DC)
Indgangssignal strøm: 2 mA... 15 mA
Udgangssignal strøm: 0 mA... 20 mA; 4 mA... 20 mA; 20 mA... 0 mA;20 mA... 4 mA
Frekvensmåleområde: 0 Hz;10 Hz... 100 Hz, 10 Hz ... 200 Hz, 10 Hz ... 500 Hz, 10 Hz ... 1000 Hz
Indgangssignal spænding 0 V DC ... 30 V DC
Udgangssignal spænding: 0 V... 10 V, 0 V ... 5 V, 1 V ... 5 V, 2 V ... 10 V;-10 V ... 10 V;-5 V ... 5 V;10 V ... -10 V;5 V ... -5 V;10 V ... 0 V;5 V ... 0 V
Signal: Spænding/strøm: Signal: Spænding/strøm
MÅLEOMRÅDE 0 A AC/DC... 0,1 A AC/DC; 0 A AC/DC ... 1 A AC/DC; 0 A AC/DC ... 5 A AC/DC; 0 A AC/DC ... 10 A/AC/DC
Mål: Måling
Galvanisk adskillelse udgang/forsyning: Galvanisk adskillelse udgang/forsyning
Galvanisk adskillelse indgang/udgang: Galvanisk adskillelse indgang/udgang
Forsyningsspændingsområde: 12 V DC... 24 V DC -20 % ... +25 %
Signal: Digital: Signal: digital
Galvanisk adskillelse IEC 61010-2-030: Galvanisk adskillelse IEC 61010-2-030
Målekategori III (300 V.)
Galvanisk adskillelse indgang/forsyning: Galvanisk adskillelse indgang/forsyning
Indstillingsområde indgangsstrøm minimal: 0 A AC/DC... 100 mA AC/DC
Indstillingsområde indgangsstrøm maksimalt: 0 A AC/DC... 12,5 A AC/DC (DIN/EN 61010-1);0 A AC/DC ... 10 A AC/DC (UL 61010-1);-12,5 A DC ... 12,5 A DC (DIN/EN 61010-1);-10 A DC ... 10 A DC (UL 61010-1)
Stødstrømbelastningsevne 10 x i.
Kurveform: Jævn-, skifte- eller forvrængede strømme
WBM: WBM
IP-adresse: 192.168.128.1
Signal: digital: Signal: digital
Belastning/udgangsbelastning spændingsudgang > 10 kΩ

Dim.: (L x B) 113.8 mm x 22.6 mm

Type: ECM-UC-10A-UI

Tilslutning: Push-in-fjederkrafttilslutning

Bredde: 22.6 mm

L: 113.8 mm

Forsyningsspænding: 24 V/DC

Tværsnit fleksibel (maks.): 2.5 mm²

Tværsnit fast (maks.): 2.5 mm²

Tværsnit fleksibel (min. ): 0.2 mm²

Tværsnit fast (min. ): 0.2 mm²

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3565040 Phoenix Contact ECM-UC-10A-UI Strøm-, spændingsomformer

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3565040 Phoenix Contact ECM-UC-10A-UI Strøm-, spændingsomformer

Beskrivelse

Strømmåleomformer til måling af AC, DC og forvrænget strøm. Konfiguration via USB-C-interface via webserver (uden 24 V DC). 4 strømmåleområder 0 A ... 0,1 A til 0 A ... 12,5 A. Standardkonfiguration, push-in-tilslutning

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
