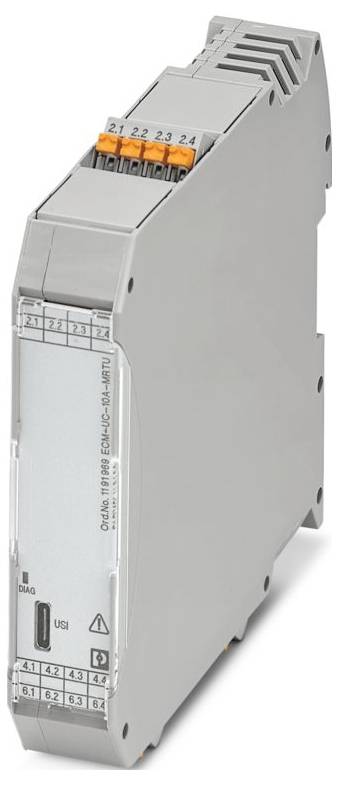

Phoenix Contact ECM-UC-10A-MRTU Strøm-, spændingsomformer
EAN:
Fremstillingsnr.
Artikel nr.:
Dim.
(L x B) 113.8 mm x 22.6 mm
Type
ECM-UC-10A-MRTU
Tilslutning
Push-in-fjederkrafttilslutning
Tilslutning
RS-485
Bredde
22.6 mm
Datablad (PDF)
Tekniske specifikationer
- Tilslutningstype RS-485
- Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 2,5 mm²
- Ledertværsnit AWG: 24... 13
- Bredde: 22,6 mm
- Højde: 106,7 mm
- Dybde: 113,8 mm
- Farve: Grå (RAL 7042).
- Brændbarhedsklasse iht. UL 94 V0 (kabinet)
- Materiale kabinet: PA 6.6-FR
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivelsestemperatur (under drift) -40 °C... 60 °C;-40 °F... 140 °F.
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Højde: ≤ 4000 m.
- Standarder/bestemmelser: IEC 61010-1
- NB: Registerindhold, se registertabellen
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: III (300 V)
- Tilsmudsningsgrad: 2
- Tilladt luftfugtighed (drift): ≤ 95 % (ikke kondenserende)
- Afisoleringslængde: 10 mm
- Monteringsposition: Lodret eller vandret
- Mærkning: Ind. Cont. EQ. E238705-E196811
- UL, USA / Canada: UL, USA / Canada
- Forsyningsspændingsinterval: 9,6 V DC ... 30 V DC
- CE: CE
- Artikelmål: Artikelmål
- Elektromagnetisk kompatibilitet: Overensstemmelse med EMC-direktivet
- Lavspændingsdirektivet: Overensstemmelse med NS-direktivet
- Signal-støjforhold: Støjudstråling
- Støjimmunitet EN 61000-6-2
- Indgangsstrømområde 0 A AC... 10 A AC; -10 A DC ... 10 A DC
- Benævnelse: Interfacekonfiguration Modbus/RTU
- Dybde (apparatdybde (bæreskinnemontering)): 114,5 mm (oplåses på bæreskinne NS 35/7,5 iht. en 60715)
- Forsyning: Forsyning
- Isolering: Sikker adskillelse iht. IEC/en 61010-1
- Mærkeisolationsspænding: 300 V AC (mod jord)
- Prøvespænding 2 kV AC (50 Hz, 60 s)
- Nominel forsyningsspænding 24 V DC
- Overstrømsbelastningsevne: 2 x I
- Temperaturkoefficient maks. < 0,03 %/K.
- Overførselshastighed 19200 baud
- Trinsvar (10-90%): 200 ms (AC/DC);20 ms (DC)
- Maksimal transmissionsfejl: 0,5 % (af den nominelle værdi under nominelle betingelser)
- EFFEKTFORBRUG: ≤ 2 W (30 V DC)
- Frekvensmåleområde: 0 Hz;10 Hz... 100 Hz, 10 Hz ... 200 Hz, 10 Hz ... 500 Hz, 10 Hz ... 1000 Hz
- MÅLEOMRÅDE 0 A AC/DC... 0,1 A AC/DC; 0 A AC/DC ... 1 A AC/DC; 0 A AC/DC ... 5 A AC/DC; 0 A AC/DC ... 10 A/AC/DC
- Mål: Måling
- Galvanisk adskillelse udgang/forsyning: Galvanisk adskillelse udgang/forsyning
- Galvanisk adskillelse indgang/udgang: Galvanisk adskillelse indgang/udgang
- Forsyningsspændingsområde: 12 V DC... 24 V DC -20 % ... +25 %
- Galvanisk adskillelse IEC 61010-2-030: Galvanisk adskillelse IEC 61010-2-030
- Målekategori III (300 V.)
- Galvanisk adskillelse indgang/forsyning: Galvanisk adskillelse indgang/forsyning
- Indstillingsområde indgangsstrøm minimal: 0 mA AC/DC... 100 mA AC/DC
- Indstillingsområde indgangsstrøm maksimalt: 0 A AC/DC... 12,5 A AC/DC (DIN/EN 61010-1);0 A AC/DC ... 10 A AC/DC (UL 61010-1);-12,5 A DC ... 12,5 A DC (DIN/EN 61010-1);-10 A DC ... 10 A DC (UL 61010-1)
- Stødstrømbelastningsevne 10 x i.
- Kurveform: Jævn-, skifte- eller forvrængede strømme
- WBM: WBM
- IP-adresse: 192.168.128.1
- Modbus RTU: Modbus RTU
- Adresseindstilling: Standardadresse modbus: 1
- Paritet: Even
- Stopbit: 1
- Databits: 8
- Dim.
(L x B) 113.8 mm x 22.6 mm
- Type
ECM-UC-10A-MRTU
- Tilslutning
Push-in-fjederkrafttilslutning
- Tilslutning
RS-485
- Bredde
22.6 mm
- L
113.8 mm
- Forsyningsspænding
24 V/DC
- Tværsnit fleksibel (maks.)
2.5 mm²
- Tværsnit fast (maks.)
2.5 mm²
- Tværsnit fleksibel (min. )
0.2 mm²
- Tværsnit fast (min. )
0.2 mm²
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3565997 Phoenix Contact ECM-UC-10A-MRTU Strøm-, spændingsomformer
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3565997 Phoenix Contact ECM-UC-10A-MRTU Strøm-, spændingsomformer
Beskrivelse
Strømmåleomformer til måling af AC, DC og forvrænget strøm. Konfiguration via USB-C-interface via webserver (uden 24 V DC). 4 strømmåleområder 0 A ... 0,1 A til 0 A ... 12,5 A. Interfacekonfiguration Modbus/RTU (RS-485), standardkonfiguration, push-in-tilslutning
