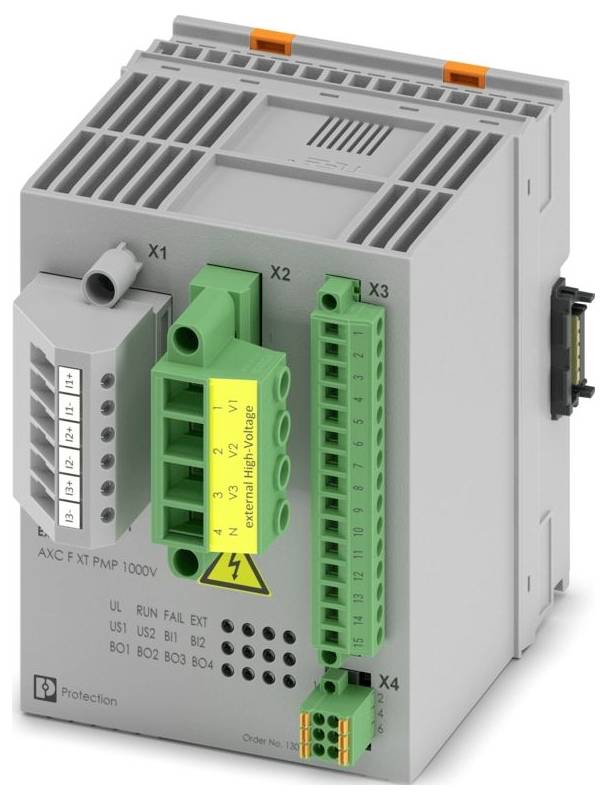

Phoenix Contact 1510810 AXC F XT PMP 1000V AC Funktionsmodul 24 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktserie: PLCnext Control Extension
- Konstruktion: modulær
- Bredde: 100 mm
- Højde: 123 mm
- Dybde: 140 mm
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivelsestemperatur (under drift): - 25 °C... 60 °C
- Omgivelsestemperatur (opbevaring/transport): - 40 °C... 85 °C
- Monteringstype: Bæreskinnemontering
- Tilladt luftfugtighed (drift): 5 % ... 95 % (uden dug)
- Monteringsposition: Vægmontering på vandret eller lodret bæreskinne
- Forsyningsspændingsinterval: 19,2 V DC ... 30 V DC
- Tilladt luftfugtighed (opbevaring/transport): Maks. 95 % (ingen dug)
- Bemærk til anvendelse: Kun til industriel anvendelse
- Strømforbrug: Maks. 210 mA DC
- Monteringsbemærkning: Vær opmærksom på derating
- Bemærkning til tilslutningstype: BO0 (watchdog-relæ)
- Beskrivelse af output: Digital udgang
- Anvendelige bæreskinnekort: Bæreskinne: 35 mm
- Antal udgange: 5
- Betegnelse indgang: BI1 ... BI2
- Betegnelse udgang: BO0 ... BO4
- Beskrivelse af modtagelsen: Digital modtagelse
- Antal indgange: 3
- Bemærk til målangivelser: Dybden gælder ved brug af en bæreskinne TH 35-7.5 (iht. en 60715).
- Analog: Analog:
- Unison-spændingsområde signal - Ground: 380 V AC... 998 V AC (50/60 Hz, nominel spænding)
- Digital:
- Indgangsspændingsområde "0"-signal: 0 V DC ... 5 V DC
- Indgangsspændingsområde "1"-signal: 14,5 V DC ... 30 V DC
- Indgangsfiltertid: Op til 30 ms (justerbar)
- Forsyning: Modulelektronik: Forsyning: Modulelektronik
- Forsyningsspænding + 24 V DC
- Produkttype
Funktionsmodul
- Type
AXC F XT PMP 1000V AC
- Antal digitale indgange max.
3
- Antal indgange max.
3
- Antal udgange max.
5
- Antal relæ-udgange max.
1
- Driftsspænding
24 V/DC
- H
123 mm
- L
140 mm
- Bredde
100 mm
IP20
- Dim.
(L x B x H) 140 x 100 x 123 mm
- Produc.-delnr.
1510810
- Variant
modulær
- Montage
Bæreskinnemontering
- Maks. omgivelsestemperatur
60 °C
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3569076 Phoenix Contact 1510810 AXC F XT PMP 1000V AC Funktionsmodul 24 V/DC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3569076 Phoenix Contact 1510810 AXC F XT PMP 1000V AC Funktionsmodul 24 V/DC
Beskrivelse
Udvidelsesmodul (Power Power Measurement Protection), der kan tilsluttes til en PLCnext-controller af typen AXC F 2152. Til tilslutning til controlleren kan PMP-app'en downloades på plcnexteporte.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
