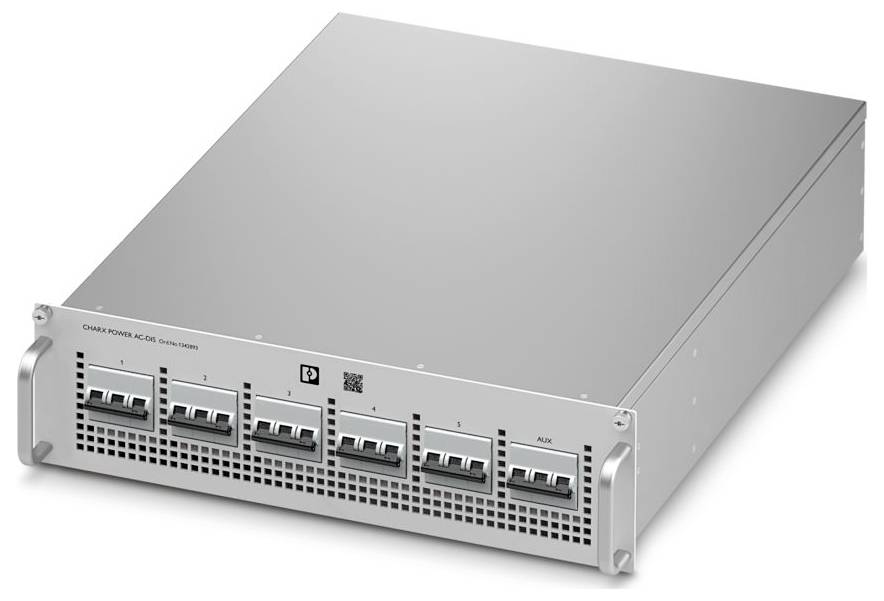

Phoenix Contact 1342893 CHARX AC-DIS/150KW AC-fordelermodul
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: CHARX power Power distribute
- Tilslutningstype: Push-in-fjedertilslutning
- Bredde: 483 mm
- Højde: 134 mm
- Dybde: 598 mm
- Materiale kabinet: Zn-Al-legering
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (drift): -25 °C... 60 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 70 °C
- Standarder/bestemmelser: IEC 61851-1
- Monteringstype: 19 " -rack-montering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: Overspændingskategori
- Tilsmudsningsgrad: 2
- Tilladt luftfugtighed (drift): ≤ 95 % (ikke kondenserende)
- UL-specifikationer: UL-specifikationer
- Afisoleringslængde: 10 mm
- Højdeenhed: 3 HE
- Mærkeafledningsstrøm i 20 kA
- Frekvensområde: 50 Hz ... 60 Hz ±10 %
- Beskyttelsesklasse: I
- Nominel effekt: 150 kW
- Signaler: Signaler
- Indgangsspændingsområde 3x 400 V AC ... 480 V AC -15 % ... +10 %
- Ledningstilslutning: Ledningstilslutning
- stiv: 0,2 mm²... 4 mm²
- fleksibelt: 1,5 mm² ... 16 mm²
- Fleksibel kabelsko uden plastmuffe: 0,25 mm²... 1,5 mm²
- Fleksibel kabelsko med plastmuffe: 0,25 mm²... 2,5 mm²
- Stiv (AWG) 24... 12
- Tilslutningsmærkning: Overspændingsbeskyttelse (SPD)
- Funktion: Videresendelse af driftstilstand
- Kontakt (potentialefri): Lukkekontakt
- Artikelmål: Artikelmål
- Indsatshøjde: ≤ 2000 m.
- Standardbetegnelse: Konduktive opladningssystemer til elektriske køretøjer - del 1: Generelle krav
- EMC-krav støjudsendelse: EN 61000-6-3
- EMC-krav støjimmunitet: EN 61000-6-1
- Netform: Stjernenet (TN-S, TT)
- Udgangseffekt: Udgangseffekt
- Signaludgang: Signaludgang
- Koblingsspænding: 30 V/DC
- Strømbelastningsevne: 1 A
- Outputspændingsområde: 3 x 400 V AC/DC 480 V AC (L1... L3, N)
- Alias: A) Mualm Mual
- Galvanisk adskillelse mellem indgang og udgang: nej
- Interne ventilatorer: Ja
- Luftstrømretning: Forfra og bagfra
- Støjniveau: < 67 dB (1 m)
- IEC 60664-1: III.
- Indgangsstrøm 3 x 232 A
- Konduktive opladningssystemer til elkøretøjer - del 1: Generelle krav: Konduktive opladningssystemer til elkøretøjer - del 1: Generelle krav
- Forsyning af ekstern periferi: Forsyning af ekstern periferi
- Antal udgange: 1
- Indgangseffekt: Indgangseffekt
- Produkttype
AC-fordelermodul
- Beskyttelsesklasse
I
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3583119 Phoenix Contact 1342893 CHARX AC-DIS/150KW AC-fordelermodul
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3583119 Phoenix Contact 1342893 CHARX AC-DIS/150KW AC-fordelermodul
Beskrivelse
CHARX Power distribute, AC-fordelerenhed til opbygning af DC-ladestationer, 19"-rack-montering, udgang: 400 V AC...480 V AC / 54 A, 6 A.
