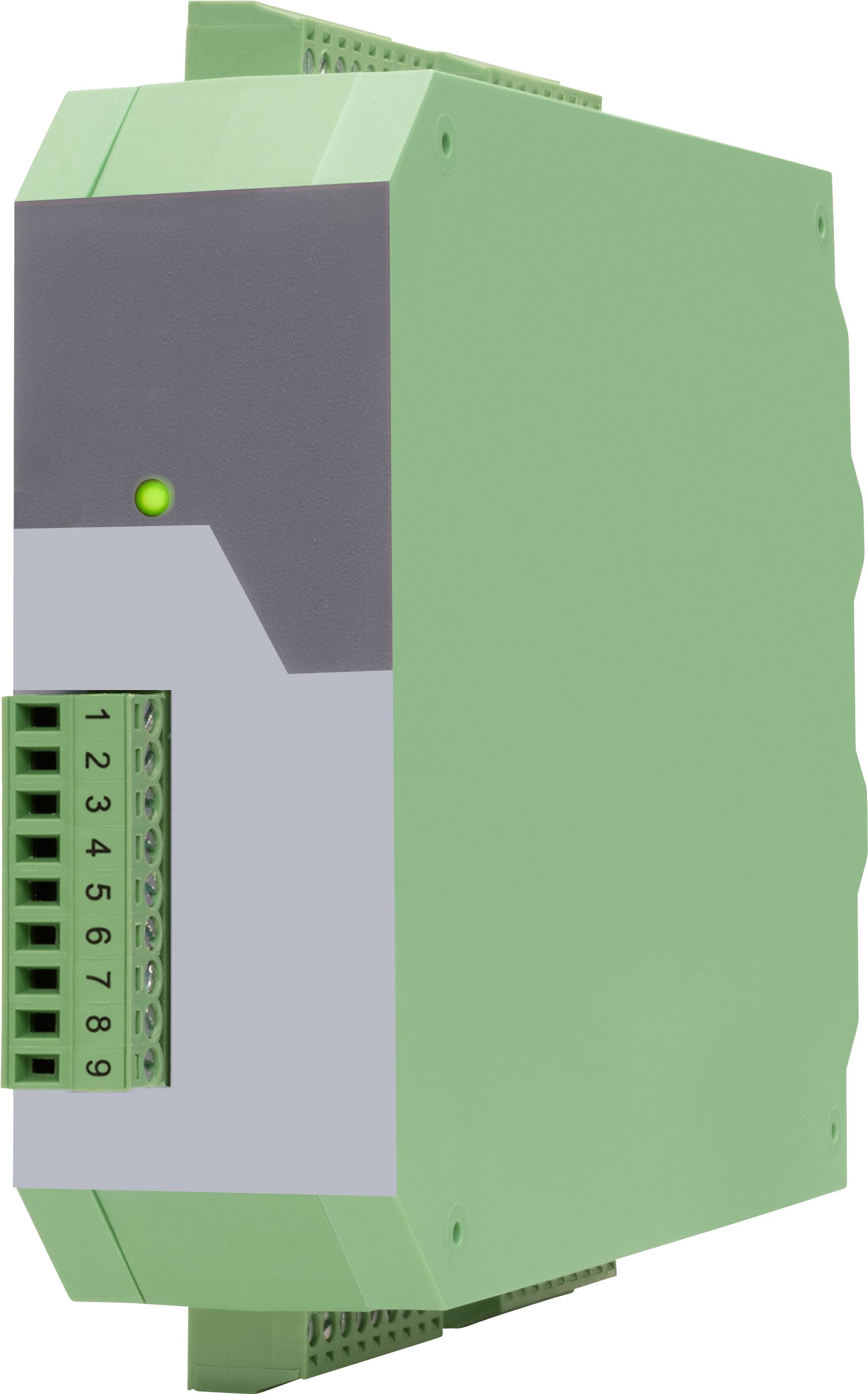

Motrona 7379.5023.CO 7379.5023.CO Signalomformer 1 stk
Fremstillingsnr.
Artikel nr.:
Produkttype
Signalomformer
Indgangssignal maks. (strøm)
2 mA
Indgangssignal maks. (spænding)
30 V
Type
7379.5023.CO
Dim.
(L x B x H) 140 x 34 x 109 mm
Datablad (PDF)
Tekniske specifikationer
- AWG 16
- Spændingsforsyning - beskyttelseskobling: Beskyttelse mod omvendt polaritet
- Control-indgange - antal: 3
- Control-indgange - reaktionstid: Ca. 1 ms
- Control-indgange - overførselstid (IO Link): Alle ca. 1 ms - (IO Link cyklustid)
- Control-indgange - belastning: Maks. 2 mA ved 24 VDC
- Control-udgange - antal: 2
- Control-udgange - reaktionstid: Min. 1 ms
- IO-Link - modul / Specification: Device / IO Link V1.1
- IO-link - bithastighed: COM 3 (230,4 kbit/s)
- IO-Link - Port Class: Type A.
- IO-Link - cyklustid: Min. 1 ms
- IO-link – databredde: 6 byte (1 x 4 byte (indgangsdata) + 1 byte (CO-status) + 1 byte
- Indikatorelement – funktion: 1x LED grøn til driftsberedskab eller IO Link status (ved valgmulighed »CO«)
- Kabinet - materiale: Plast
- Kabinet - montering: På 35 mm din-skinne
- Hus – dimensioner (B x H x D) 34 x 100 x 131 mm
- Kabinet (uden tilslutninger) - vægt: Ca. 160 g.
- Kabinet (uden tilslutninger) - beskyttelsesklasse: IP20
- Omgivelsesbetingelser - højde: Maks. 2000 m ü.NN
- Omgivelsesbetingelser - luftfugtighed: Maks. 80% relativ fugtighed op til 30°C.
- Kontrolindgange – (kun med option »CO«) format: HTL, PNP (Low 0 … 3 V, High 9 … 30 V)
- Encoder-forsyning – udgangsspænding: 5 VDC og 24 VDC (ca. 1 V mindre end indgangsspænding)
- Giverforsyning – udgangsstrøm: Maks. 125 mA
- Encoder-forsyning – IO Link Masterport: Min. 200 MA
- SSI-interface – SSI ind-/udgang: TTL differentiel (RS422)
- SSI-interface - spor: Clock, /Clock, data, /data
- SSI-interface - konfiguration: Master eller slave
- SSI-grænseflade - format: Binær- eller Gray-kode
- SSI-interface - frekvensområde: 100 kHz - 2 MHz (kan indstilles)
- SSI-grænseflade – opløsning: 10 … 32 bit
- SSI-interface - belastning: RI = ca. 13 kOhm
- Kontroludgange (afhængigt af "sampling time (s)"-indstilling) – overførselstid (IO Link): Hver ca. 1 ms – (IO Link cyklustid)
- Type
7379.5023.CO
- Produkttype
Signalomformer
- Indgangssignal maks. (strøm)
2 mA
- Indgangssignal maks. (spænding)
30 V
- Dim.
(L x B x H) 140 x 34 x 109 mm
- Tilslutning
Skrueklemme
- Udgangssignal (spænding)
5 - 30 V (je nach Spannung an Com+), PNP
- Udgangssignal (strøm)
max. 100 mA je Ausgang (bei externer Com+ Versorgung!)
- Driftsspænding
18 - 30 V/DC
- Driftsspænding maks.
30 V/DC
- Min. driftsspænding
18 V/DC
- Indgangssignal (spænding)
Low 0 … 3 V. High 9 … 30 V
- Indhold
1 stk
- Konfiguration
Software
- Bredde
34 mm
- H
109 mm
- L
140 mm
- Strømforbrug:
75 mA
- Maks. omgivelsestemperatur
60 °C
- Min. omgivelsestemperatur
-20 °C
- Forsyningsspænding (num.)
24 V/DC
- Forsyningsspænding U(B)
12 ... 30 VDC
- Tværsnit fleksibel (maks.)
1.5 mm²
- Tværsnit fast (maks.)
1.5 mm²
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3805213 Motrona 7379.5023.CO 7379.5023.CO Signalomformer 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3805213 Motrona 7379.5023.CO 7379.5023.CO Signalomformer 1 stk
Beskrivelse
Signalkonverter med SSI-indgang og IO-Link-interface til singleturn- og multiturn-indkoder. Omformeren med option CO er desuden udstyret med 3 styreindgange og 2 Controludgange. Denne IO-link-kobler gør det muligt at overføre SSI-signaler til et IO-link-baseret system. Derudover har den en USB-port til rådighed, hvorigennem de konverterede data også kan udlæses. Enhedsparametering sker ukompliceret – enten via USB-interface eller via IO-link med gængse engineering-værktøjer.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- 1 SSI-indgang (10 … 32 bit) til enkelt- og multiturn-encoder
- IO-Link-interface
- 3x HTL PNP-styreindgange og 2x PNP Controludgange
- Spændingsforsyning 12... 30 VDC
- Kompakt kabinet til montering på 35 mm din-skinne
- (Iht. en 60715)
Inkluderet i leveringen
- Betjeningsvejledning
