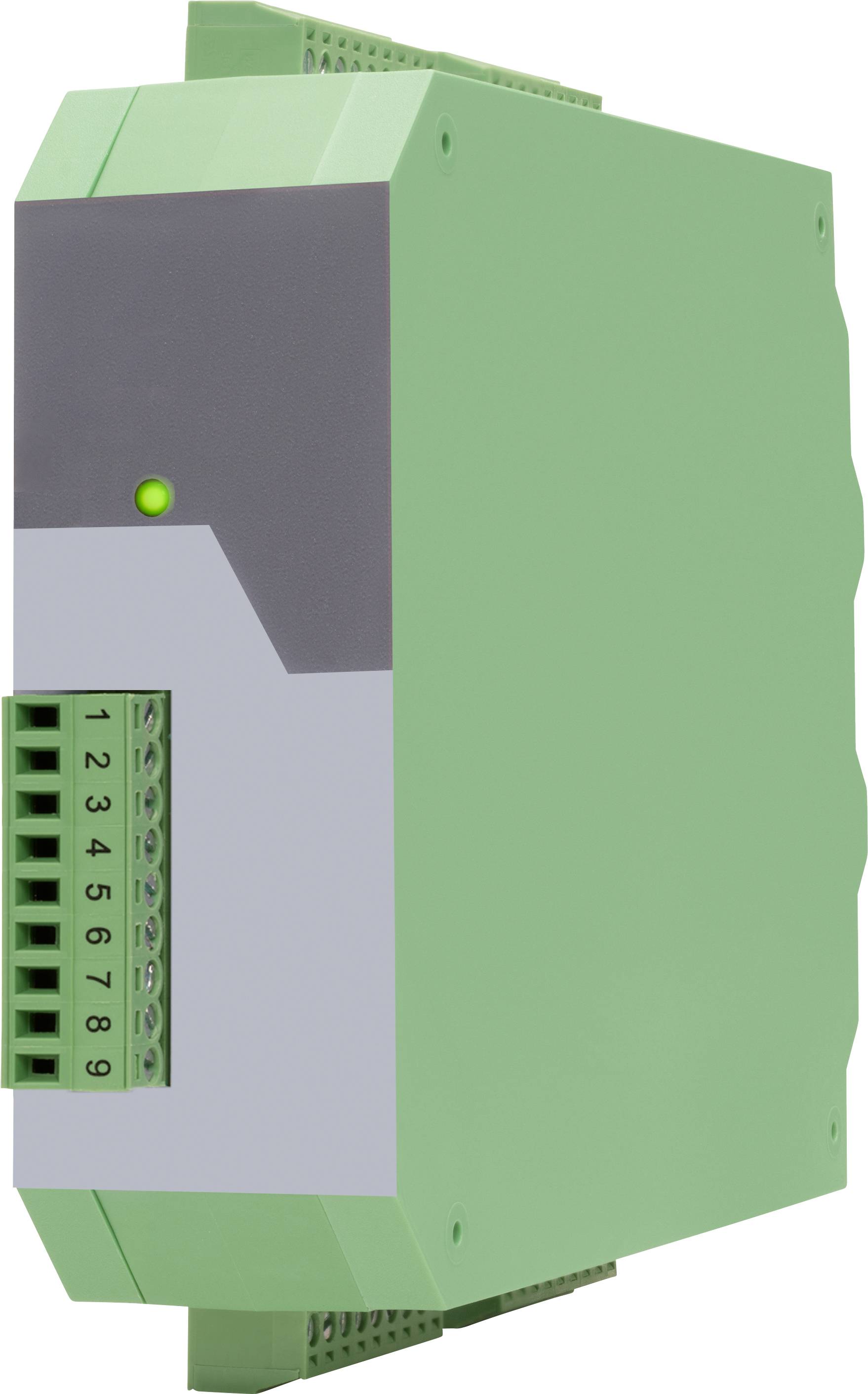

Motrona 7379.5022.CO 7379.5022.CO Signalomformer 1 stk
Fremstillingsnr.
Artikel nr.:
Produkttype
Signalomformer
Type
7379.5022.CO
Dim.
(L x B x H) 140 x 34 x 109 mm
Tilslutning
Skrueklemme
Udgangssignal (spænding)
5 - 30 V (je nach Spannung an Com+), PNP
Datablad (PDF)
Tekniske specifikationer
- AWG 16
- Spændingsforsyning - beskyttelseskobling: Beskyttelse mod omvendt polaritet
- Control-indgange - antal: 3
- Kontrolindgange – (option »CO«) format: HTL, PNP (low: 0 … 3 V, high: 9 … 30 V)
- Control-indgange - reaktionstid: Ca. 1 ms
- Control-indgange - overførselstid (IO Link): Alle 2 ms - (IO Link cyklustid)
- Control-indgange - belastning: Maks. 2 mA ved 24 VDC
- Control-udgange - antal: 2
- Control-udgange - reaktionstid: Min. 1 ms
- IO-Link - modul / Specification: Device / IO Link V1.1
- IO-link - bithastighed: COM 3 (230,4 kbit/s)
- IO-Link - Port Class: Type A.
- IO-Link - cyklustid: Min. 2 ms
- IO-link – databredde: 15 byte (3 x 4 byte (indgangsdata) + 1 byte (»CO«-status) + 2 byte
- Indikatorelement – funktion: 1x LED grøn til driftsberedskab eller IO Link status (ved valgmulighed »CO«)
- Kabinet - materiale: Plast
- Kabinet - montering: På 35 mm din-skinne
- Hus – dimensioner (B x H x D) 34 x 100 x 131 mm
- Kabinet (uden tilslutninger) - vægt: Ca. 160 g.
- Kabinet (uden tilslutninger) - beskyttelsesklasse: IP20
- Omgivelsesbetingelser - højde: Maks. 2000 m ü.NN
- Omgivelsesbetingelser - luftfugtighed: Maks. 80% relativ fugtighed op til 30°C.
- Encoder-forsyning – udgangsspænding: 5 VDC og 24 VDC (ca. 1 V mindre end indgangsspænding)
- Giverforsyning – udgangsstrøm: Maks. 125 mA
- Encoder-forsyning – IO Link Masterport: Min. 200 MA
- Inkremental-indgange - antal: 2
- Inkremental-indgange - spor: A, B (HTL Single ended, TTL Single Ended) A, /A, B, /B (RS422, HTL differentiale)
- Inkremental-indgange - konfigurationer: RS-422, HTL differentielt, HTL Single Ended, TTL
- Inkrementel-indgange - RS422: Maks. 1 MHz (RS-422 differenssignal > 0.5 V)
- Inkremental-indgange - HTL differentielt: Maks. 1 MHz (HTL differenssignal > 1 V)
- Inkremental-indgange - HTL Single ended: Maks. 350kHz, (Low: 0 … 5V, high: 9 … 30 V)
- Inkremental-indgange - TTL: Maks. 350kHz, (Low: 0 … 0.6V, High: 2.2 … 5V
- Control-udgange (bl.a. afhængigt af "sampling time (s)" indstilling osv.) – overførselstid (IO Link): Alle 2 ms – (IO Link cyklustid)
- Type
7379.5022.CO
- Produkttype
Signalomformer
- Dim.
(L x B x H) 140 x 34 x 109 mm
- Tilslutning
Skrueklemme
- Udgangssignal (spænding)
5 - 30 V (je nach Spannung an Com+), PNP
- Udgangssignal (strøm)
max. 100 mA je Ausgang (bei externer Com+ Versorgung!)
- Driftsspænding
18 - 30 V/DC
- Driftsspænding maks.
30 V/DC
- Min. driftsspænding
18 V/DC
- Indhold
1 stk
- Konfiguration
Software
- Bredde
34 mm
- H
109 mm
- L
140 mm
- Strømforbrug:
75 mA
- Maks. omgivelsestemperatur
60 °C
- Min. omgivelsestemperatur
-20 °C
- Forsyningsspænding (num.)
24 V/DC
- Forsyningsspænding U(B)
12 ... 30 VDC
- Tværsnit fleksibel (maks.)
1.5 mm²
- Tværsnit fast (maks.)
1.5 mm²
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3805212 Motrona 7379.5022.CO 7379.5022.CO Signalomformer 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3805212 Motrona 7379.5022.CO 7379.5022.CO Signalomformer 1 stk
Beskrivelse
Signalkonverter med inkremental-indgang og IO-link-interface til sender og sensorer med HTL-, TTL-, RS422-, NPN-, PNP- eller NAMUR-signalstandard. Omformeren med option CO er desuden udstyret med 3 styreindgange og 2 Controludgange. Denne IO-link-kobler overfører inkrementelle signaler pålideligt til IO-link-kommunikationsverdenen. Derudover er der en USB-port til rådighed, hvorigennem de konverterede signaler også kan udlæses. Enhedens konfiguration sker komfortabelt via USB-interface eller alternativt via IO-link ved hjælp af gængse engineering-værktøjer.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- 1 inkrementel indgang (A, /A, B, /B) til HTL/TTL/RS422 til NPN/PNP/Namur sender og sensorer
- IO-Link-interface
- 3x HTL PNP-styreindgange og 2x PNP Controludgange
- Spændingsforsyning 12... 30 VDC
- Kompakt kabinet til montering på 35 mm din-skinne
- (Iht. en 60715)
Inkluderet i leveringen
- Betjeningsvejledning
