Motrona 7379.5022 7379.5022 Signalomformer 1 stk
Fremstillingsnr.
Artikel nr.:
Produkttype
Signalomformer
Indgangssignal maks. (spænding)
30 V
Type
7379.5022
Dim.
(L x B x H) 140 x 34 x 109 mm
Tilslutning
Skrueklemme
Datablad (PDF)
Tekniske specifikationer
- AWG 16
- Spændingsforsyning - beskyttelseskobling: Beskyttelse mod omvendt polaritet
- IO-Link - modul / Specification: Device / IO Link V1.1
- IO-link - bithastighed: COM 3 (230,4 kbit/s)
- IO-Link - Port Class: Type A.
- IO-Link - cyklustid: Min. 2 ms
- IO-link – databredde: 15 byte (3 x 4 byte (indgangsdata) + 1 byte (»CO«-status) + 2 byte
- Indikatorelement – funktion: 1x LED grøn til driftsberedskab eller IO Link status (ved valgmulighed »CO«)
- Kabinet - materiale: Plast
- Kabinet - montering: På 35 mm din-skinne
- Hus – dimensioner (B x H x D) 34 x 100 x 131 mm
- Kabinet (uden tilslutninger) - vægt: Ca. 160 g.
- Kabinet (uden tilslutninger) - beskyttelsesklasse: IP20
- Omgivelsesbetingelser - højde: Maks. 2000 m ü.NN
- Omgivelsesbetingelser - luftfugtighed: Maks. 80% relativ fugtighed op til 30°C.
- Encoder-forsyning – udgangsspænding: 5 VDC og 24 VDC (ca. 1 V mindre end indgangsspænding)
- Giverforsyning – udgangsstrøm: Maks. 125 mA
- Encoder-forsyning – IO Link Masterport: Min. 200 MA
- Inkremental-indgange - antal: 2
- Inkremental-indgange - spor: A, B (HTL Single ended, TTL Single Ended) A, /A, B, /B (RS422, HTL differentiale)
- Inkremental-indgange - konfigurationer: RS-422, HTL differentielt, HTL Single Ended, TTL
- Inkrementel-indgange - RS422: Maks. 1 MHz (RS-422 differenssignal > 0.5 V)
- Inkremental-indgange - HTL differentielt: Maks. 1 MHz (HTL differenssignal > 1 V)
- Inkremental-indgange - HTL Single ended: Maks. 350kHz, (Low: 0 … 5V, high: 9 … 30 V)
- Inkremental-indgange - TTL: Maks. 350kHz, (Low: 0 … 0.6V, High: 2.2 … 5V
- Type
7379.5022
- Produkttype
Signalomformer
- Indgangssignal maks. (spænding)
30 V
- Dim.
(L x B x H) 140 x 34 x 109 mm
- Tilslutning
Skrueklemme
- Driftsspænding
18 - 30 V/DC
- Driftsspænding maks.
30 V/DC
- Min. driftsspænding
18 V/DC
- Indgangssignal (spænding)
HTL Single Ended: Low: 0 … 5V. High: 9 … 30 V; TTL: Low: 0 … 0.6V. High: 2.2 … 5V
- Indhold
1 stk
- Konfiguration
Software
- Bredde
34 mm
- H
109 mm
- L
140 mm
- Strømforbrug:
75 mA
- Maks. omgivelsestemperatur
60 °C
- Min. omgivelsestemperatur
-20 °C
- Forsyningsspænding (num.)
24 V/DC
- Forsyningsspænding U(B)
12 ... 30 VDC
- Tværsnit fleksibel (maks.)
1.5 mm²
- Tværsnit fast (maks.)
1.5 mm²
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3805206 Motrona 7379.5022 7379.5022 Signalomformer 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3805206 Motrona 7379.5022 7379.5022 Signalomformer 1 stk
Beskrivelse

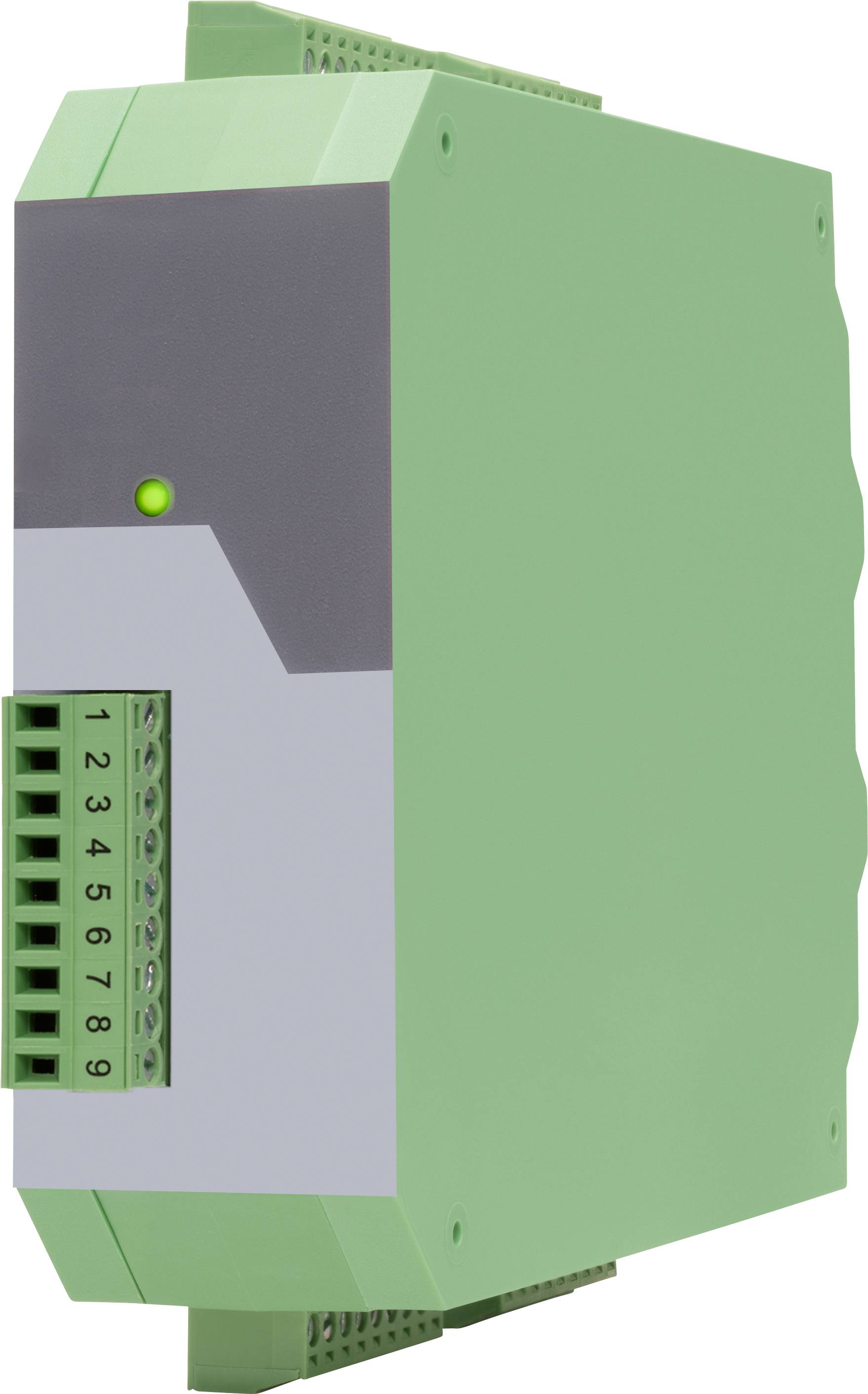

Signalkonverter med inkremental-indgang og IO-link-interface til sender og sensorer med HTL-, TTL-, RS422-, NPN-, PNP- eller NAMUR-signalstandard. Denne IO-link-kobler overfører inkrementelle signaler pålideligt til IO-link-kommunikationsverdenen. Derudover er der en USB-port til rådighed, hvorigennem de konverterede signaler også kan udlæses. Enhedens konfiguration sker komfortabelt via USB-interface eller alternativt via IO-link ved hjælp af gængse engineering-værktøjer.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- 1 inkrementel indgang (A, /A, B, /B) til HTL/TTL/RS422 til NPN/PNP/Namur sender og sensorer
- IO-Link-interface
- Spændingsforsyning 12... 30 VDC
- Kompakt kabinet til montering på 35 mm din-skinne
- (Iht. en 60715)
Inkluderet i leveringen
- Betjeningsvejledning
