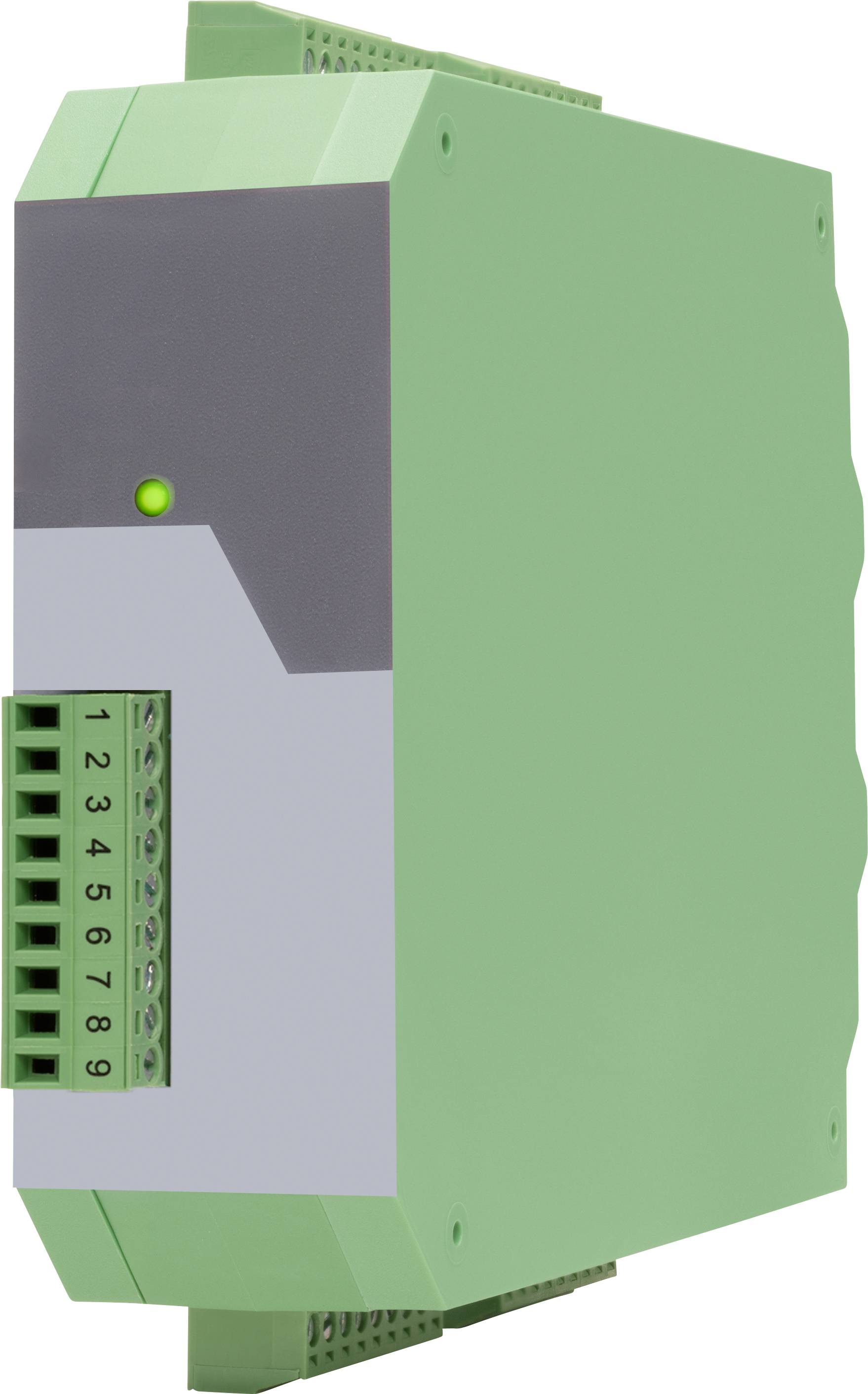

Motrona 7379.5020.CO 7379.5020.CO Signalomformer 1 stk
Fremstillingsnr.
Artikel nr.:
Produkttype
Signalomformer
Indgangssignal maks. (strøm)
20 mA
Indgangssignal maks. (spænding)
10 V
Type
7379.5020.CO
Dim.
(L x B x H) 140 x 34 x 109 mm
Datablad (PDF)
Tekniske specifikationer
- AWG 16
- Spændingsforsyning - beskyttelseskobling: Beskyttelse mod omvendt polaritet
- Reference-udgang – udgangsspænding: +10 V.
- Reference-udgang - belastning: Maks. 10 mA/ ≥ 1 kOhm
- Analoge indgange - antal: 4
- Analog-indgange - konfiguration: 2 x strøm og 2 x spændingsindgang
- Analoge indgange - opløsning/nøjagtighed: 16 bit / ± 0,2 % (25 °C)
- Control-indgange - antal: 3
- Kontrolindgange – (option »CO«) format: HTL, PNP (Low 0 … 3 V, High 9 … 30 V)
- Control-indgange - reaktionstid: Ca. 1 ms
- Control-indgange - overførselstid (IO Link): Alle ca. 1 ms - (IO Link cyklustid)
- Control-indgange - belastning: Maks. 2 mA ved 24 VDC
- Control-udgange - antal: 2
- Control-udgange - reaktionstid: Min. 1 ms
- Kontroludgange (afhængigt af "sampling time" og "Average filter") – overførselstid (IO Link): Hver ca. 1 ms – (IO cyklustid)
- IO-Link - modul / Specification: Device / IO Link V1.1
- IO-link - bithastighed: COM 3 (230,4 kbit/s)
- IO-Link - Port Class: Type A.
- IO-Link - cyklustid: Min. 1 ms
- IO-link – databredde: 11 byte (4 x 2 byte (indgangsdata) + 1 byte (»CO«-status) + 2 byte
- Indikatorelement – funktion: 1x LED grøn til driftsberedskab eller IO Link status (ved valgmulighed »CO«)
- Kabinet - materiale: Plast
- Kabinet - montering: På 35 mm din-skinne
- Hus – dimensioner (B x H x D) 34 x 100 x 131 mm
- Kabinet (uden tilslutninger) - vægt: Ca. 160 g.
- Kabinet (uden tilslutninger) - beskyttelsesklasse: IP20
- Omgivelsesbetingelser - højde: Maks. 2000 m ü.NN
- Omgivelsesbetingelser - luftfugtighed: Maks. 80% relativ fugtighed op til 30°C.
- Type
7379.5020.CO
- Produkttype
Signalomformer
- Indgangssignal maks. (strøm)
20 mA
- Indgangssignal maks. (spænding)
10 V
- Dim.
(L x B x H) 140 x 34 x 109 mm
- Tilslutning
Skrueklemme
- Udgangssignal (spænding)
5 - 30 V (je nach Spannung an Com+), PNP
- Udgangssignal (strøm)
max. 100 mA je Ausgang (bei externer Com+ Versorgung!)
- Driftsspænding
18 - 30 V/DC
- Driftsspænding maks.
30 V/DC
- Min. driftsspænding
18 V/DC
- Indgangssignal (spænding)
-10 - +10 V (1 MOhm)
- Indgangssignal (strøm)
0 - 20 mA / 4 - 20 mA (100 Ohm)
- Indgangsmodstand
1 MΩ
- Indhold
1 stk
- Konfiguration
Software
- Bredde
34 mm
- H
109 mm
- L
140 mm
- Strømforbrug:
90 mA
- Maks. omgivelsestemperatur
60 °C
- Min. omgivelsestemperatur
-20 °C
- Forsyningsspænding (num.)
24 V/DC
- Forsyningsspænding U(B)
12 ... 30 VDC
- Tværsnit fleksibel (maks.)
1.5 mm²
- Tværsnit fast (maks.)
1.5 mm²
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3805214 Motrona 7379.5020.CO 7379.5020.CO Signalomformer 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3805214 Motrona 7379.5020.CO 7379.5020.CO Signalomformer 1 stk
Beskrivelse
Signalkonverter med 2 analoge indgange til strøm og 2 analoge indgange til spænding samt IO-link-interface. Omformeren med option CO er desuden udstyret med 3 styreindgange og 2 Controludgange. Denne IO-link-kobler overfører inkrementelle signaler pålideligt til IO-link-kommunikationsverdenen. Derudover er der en USB-port til rådighed, hvorigennem de konverterede signaler også kan udlæses. Enhedens konfiguration sker komfortabelt via USB-interface eller alternativt via IO-link ved hjælp af gængse engineering-værktøjer.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- 2 analoge indgange til strøm (0…20mA eller 4…20mA - kan indstilles)
- 2 analoge indgange til spænding (-10V … +10V)
- IO-Link-interface
- 3x HTL PNP-styreindgange og 2x PNP Controludgange
- Spændingsforsyning 12... 30 VDC
- Kompakt kabinet til montering på 35 mm din-skinne
- (Iht. en 60715)
Inkluderet i leveringen
- Betjeningsvejledning
