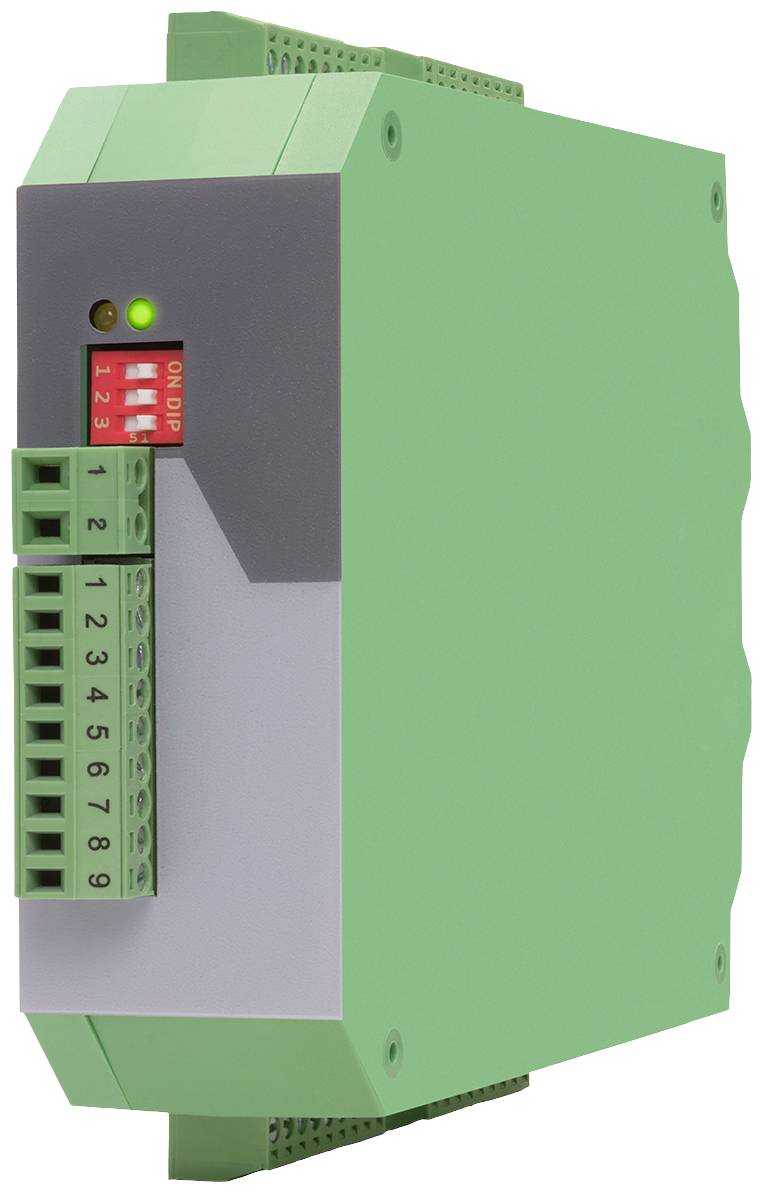

Motrona 7186.5024 I/O-modul Skrueklemme Antal digitale udgange: 4 Antal digitale indgange: 1
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
I/O-modul
Interfaces
Skrueklemme
Type
7186.5024
Driftsspænding (detaljer)
10 - 30 V/DC
H
118 mm
Datablad (PDF)
Højdepunkter og detaljer
Relæ-, TTL- I/O- modul (Deditec)
- 1 impulsindgang i format A, B, Z [HTL] eller A, /A, B, /B, Z /Z [RS422]
- Indgangsfrekvens op til 250 kHz [HTL] eller 1 MHz [RS422 / TTL]
- 4 modtakt-udgangstrin
- Formater svarende til indgangssignalerne, men med individuel tildeling af udgangsniveauet for hver udgang
Tekniske specifikationer
- Spændingsforsyning indgangsspænding 10 … 30 VDC
- Spændingsforsyning: Beskyttelse mod omvendt polaritet
- Spændingsforsyning ripplespænding: ≤ 10 % ved 24 VDC
- Spændingsforsyning strømforbrug: Ca. 25 mA, ved ubelastet senderforsyning
- Spændingsforsyning tilslutning: Skrueklemmer, 1,5 mm² / AWG16
- Giverforsyning udgangsspænding 1: 24 VDC (ca. 0,8 V mindre end forsyningsspænding)
- Giverforsyning udgangsstrøm: Maks. 250 mA, (galvanisk forbundet med apparatforsyning)
- Encoder-forsyning udgangsspænding 2: 5 VDC
- Giverforsyning udgangsstrøm: Maks. 500 mA, (galvanisk forbundet med apparatforsyning)
- Encoder-forsyning: Kortslutningssikker
- Dongivforsyning tilslutningstype: Skrueklemmer, 1,5 mm², 9-polet
- Giverforsyning andre muligheder: a) ekstern via en separat kilde b) via samme kilde, som også forsyner fordeleren (10…30V)
- Inkremental-indgang signalniveau (kan omkobles):
- RS422 / TTL (differencespænding > 0,5 V);HTL differentiale (differencespænding > 2 V)
- HTL (ASYMMETRISK): LOW 0 … 6 V, HIGH 8 … 40 V.
- TTL (ASYMMETRISK): LOW < 0,8 V, HIGH >2,0 V.
- Inkremental-indgang spor: Asymmetrisk: A, B, Z eller symmetrisk: A, /A, B, /B, Z, /Z
- Inkremental-indgang frekvens: Maks. 1 MHz ved RS422 / TTL; maks. 500 kHz ved HTL differentiale; maks. 250 kHz ved se TTL / se HTL
- Inkremental-indgang tilslutningstype: Skrueklemmer, 1,5 mm² / AWG16
- Inkremental-udgange, antal udgange: 4
- Inkremental-udgange udgangs-logik: Modtakt (push-pull)
- Inkrementel udgange signalniveau: 5 … 30 V (kan føres til via pågældende ext. COM+ klemme)
- Inkrementel-udgange signalforsinkelsestid: Ca. 160 ns
- Inkremental-udgange udgangsstrøm: Maks. 30 mA
- Inkremental-udgange beskyttelseskreds: Kortslutningssikker
- Inkremental-udgange tilslutningstype: Skrueklemmer, 1,5 mm² / AWG16
- Visningselemnter antal: 2 LED'er
- Indikatorelement funktion: 1 x grøn til driftsberedskab;1 x gul til fejlregistrering på indgange A, B, Z
- Omgivelsestemperatur under drift -20 °C … +60 °C (ikke kondenserende)
- Omgivelsestemperatur under opbevaring: -30 °C … +75° C (ikke kondenserende)
- Udfaldsrate MTBF i år (konstant drift ved 60 °C): 120,9 a
- Produkttype
I/O-modul
- Interfaces
Skrueklemme
- Type
7186.5024
- Driftsspænding (detaljer)
10 - 30 V/DC
- H
118 mm
- L
140 mm
- Bredde
34 mm
- Antal digitale indgange
1
- Antal digitale udgange
4
- Dim.
(L x B x H) 140 x 34 x 118 mm
- Kontrol-LEDer
Ja
- Produc.-delnr.
7186.5024
Dokumenter og downloads
Datablad
Datablad 2899368 Motrona 7186.5024 I/O-modul Skrueklemme Antal digitale udgange: 4 Antal digitale indgange: 1
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2899368 Motrona 7186.5024 I/O-modul Skrueklemme Antal digitale udgange: 4 Antal digitale indgange: 1
Beskrivelse
Denne 4-dobbelte impulsfordeler er en meget kompakt, pladsbesparende og yderst alsidig fordeler til signaler fra inkrementelle givere og måle-systemer. Enheden har ingen potentialadskillelse.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Robust plastkabinet til direkte vippekontakter på din-skinne
Inkluderet i leveringen
- Betjeningsvejledning
