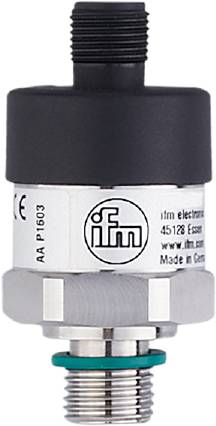

ifm Electronic Tryksensor 1 stk PT0517 0 kPa til 160 kPa M12 Analog
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Tryksensor
Tilslutning
M12
Variant
Absolut tryk
Måleområde (tryk) (maks.)
160 kPa
Driftsspænding maks.
30 V/DC
Datablad (PDF)
Højdepunkter og detaljer
Tryksensorer
- Præcis absoluttrykmåling uafhængigt af det omgivende lufttryk
- Til anvendelse i forbindelse med særligt præcis trykregulering
- Robust hus i rustfrit stål med høj stød- og vibrationsstyrke
- Kompakt konstruktion til anvendelse i trange indbygningsforhold
- Langtidsstabil takket være høj gentagelsesnøjagtighed og lav karakteristikafvigelse
Tekniske specifikationer
- Analog udgang strøm [mA]: 4...20
- Antal analoge udgange: 1
- Antal ind- og udgange: Antal analoge udgange: 1
- Trykstyrke [psi]: 46
- Karakteristikafvigelse: < ± 1,0; (inkl. nulpunkts- og spændingsfejl, ikke-linearitet, hysterese)
- Linearitetsafvigelse procent-margin: < ± 0,5 (BFSL) / < ± 1,0 (LS)
- Omgivende temperatur-1 [°C]: 0...80
- Repeterbarhed procent-interval: < ± 0,1 (ved temperaturudsving < 10 K)
- Tilspændingsmoment [Nm]: 25...35; (anbefalet drejningsmoment; afhængig af smøring, tætning og trykbelastning)
- Applikation: Til industriel anvendelse
- Udgangssignal: Analogt signal
- Driftsspænding [V]: 8...30 DC
- Tætning procestilslutning: NBR (din en ISO 1179-2)
- Drosselelement forefindes: nej
- Tryktype: Absolut tryk
- Trykstyrke [bar]: 3.2
- Trykstyrke [kPa]: 320
- Direktivet om trykbærende udstyr: God teknisk praksis; kan anvendes til medier i væskegruppe 2; på anmodning til medierne i væskegruppe 1
- Væske til trykoverførsel: Syntetisk olie
- Samlet antal udgange: 1
- Vægt [g]: 118.000
- Kortslutningssikker: Ja
- Opbevaringstemperatur [°C]: -20...80
- Langtidsstabilitet: < ± 0,1; (pr. år)
- Maks. Belastning [Ω]: 800; (Ub = 24 V; (Ub - 8 V) / 20 mA)
- Medier: Flydende og gasformige medier
- Medietemperatur [°C]: 0...80
- Måleområde [bar]: 0...1,6
- Måleområde [kPa]: 0...160
- Måleområde [mbar]: 0...1600
- Måleområde [psi]: 0...23,2
- Min. Sprængtryk [bar]: 10
- Min. Sprængtryk [kPa]: 1000
- Min. Sprængtryk [psi]: 145
- Min. Trykcyklusser: 10 millioner
- Min. ISOLERINGSMODSTAND [MΩ]: 100; (500 V DC)
- MTTF: 815
- Procestilslutning: Gevindtilslutning G 1/4 udvendigt gevind (din en ISO 1179-2)
- Beskyttelsesklasse: IP67
- Beskyttelsesklasse: III
- Trinsvar analog udgang [ms]: 4
- Stikforbindelse: Pinlayout: 0180 - stikforbindelse: 1 x M12; kodning: A
- Temperaturkoefficient nulpunkt: < ± 0,2 (0...80 °C)
- Temperaturkoefficient interval: < ± 0,2 (0...80 °C)
- Polaritetsbeskyttelse: Ja
- Materialer i kontakt med medium: 1.4404 (rustfrit stål / 316L)
- Produkttype
Tryksensor
- Type
PT0517
- Tilslutning
M12
- Variant
Absolut tryk
- Reaktionstid
4 ms
- Udgange
Analog strøm
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- Interfaces
M12-stik
- nøjagtighed
0.1 %
- Måleområde (tryk) (min.)
0 kPa
- Måleområde (tryk) (maks.)
160 kPa
- Måleområde (tryk)
0 kPa til 160 kPa
- Min. driftsspænding
8 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
8 - 30 V/DC
- Kontakttype
Analog
- Brudstyrke
10 bar
- Slangetilslutning
G1/4 AG
- Min. Temperatur
0 °C
- Maks. temperatur
80 °C
- Vægt
118.000 g
- RoHS-godkendt
Ja
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3319696 ifm Electronic Tryksensor 1 stk PT0517 0 kPa til 160 kPa M12 Analog
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3319696 ifm Electronic Tryksensor 1 stk PT0517 0 kPa til 160 kPa M12 Analog
Beskrivelse
Ifm PT0517 elektronisk absoluttryksensor
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
