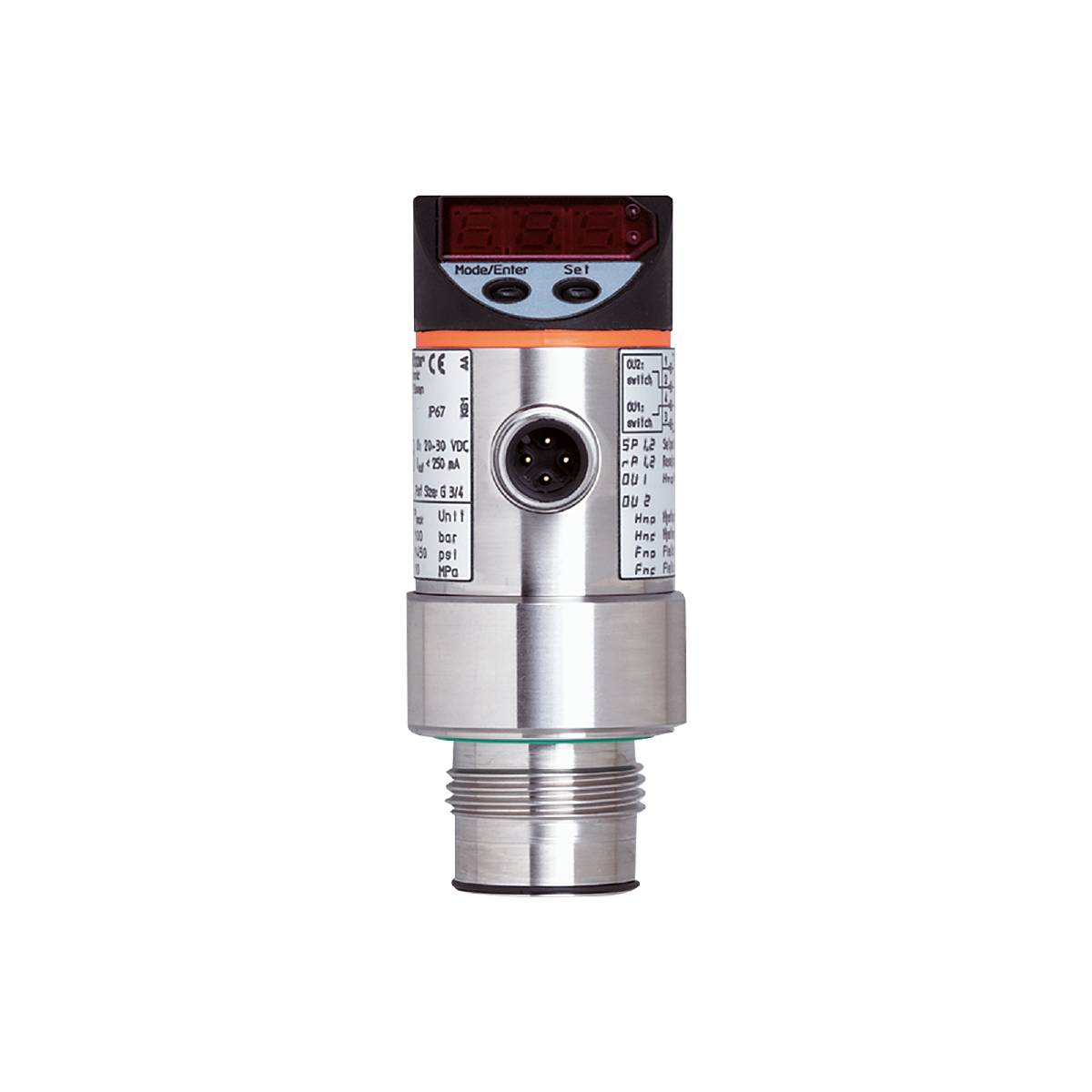

ifm Electronic Tryksensor 1 stk PF2953 -0.1 MPa til 2.5 MPa M12 1 x brydekontakt, 1 x sluttekontakt, Analog Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Tryksensor
Tilslutning
M12
Variant
relativt tryk
Måleområde (tryk) (maks.)
2.5 MPa
Datablad (PDF)
Højdepunkter og detaljer
Tryksensorer
- Kombineret niveaumåling og grænseværdi-værdiregistrering med analog-/koblingsudgang
- Programmerbar analog- og kontaktudgang
- Langtidsstabil takket være høj gentagelsesnøjagtighed og lav karakteristikafvigelse
- Hygiejnisk design til de krav, som føde- og drikkevareindustrien stiller
- Montering foran på fronten i beholder, tanke og rørledninger
Tekniske specifikationer
- Analog udgang spænding [V]: 0...10; (kan skaleres 1:4)
- Analog udgang strøm [mA]: 4...20; (kan skaleres 1:4)
- Analogt endepunkt [bar]: 5,3...25
- Analogt endepunkt [MPa]: 0,53...2,5
- Analogt målepunkt [psi]: 76...363
- Analogt startpunkt [bar]: -1...18,8
- Analogt startpunkt [MPa]: -0,1...1,88
- Analogt startpunkt [psi]: -15...272
- Responstid [ms]: < 3
- Antal analoge udgange: 1
- Antal digitale udgange: 2
- Antal ind- og udgange: Antal digitale udgange: 2; antal analoge udgange: 1
- Visning: Omskiftertilstand: 2 x LED, rød; funktionsindikator: 7-segment-LED-visning; måleværdier: 7-segment-LED-visning
- Visningsenhed: bar; psi; MPa
- Trykstyrke [MPa]: 10
- Trykstyrke [psi]: 1450
- I trin på [MPa]: 0.01
- Karakteristikafvigelse: < ± 0,6; (Turn down 1:1, linearitet, herunder hysterese og repeterbarhed, grænsepunktsindstilling iht. din en IEC 62828-1)
- Linearitetsafvigelse procent-margin: < ± 0,5; (Turn down 1:1)
- Måleområde [MPa]: -0,1...2,5
- Min. Sprængtryk [MPa]: 20
- Tilkoblingspunkt RP [MPa]: -0,09...2,49
- Koblingspunkt SP [MPa]: -0,08...2,5
- Omgivende temperatur-1 [°C]: -25...80
- Repeterbarhed procent-interval: < ± 0,1 (ved temperaturudsving < 10 K; Turn down 1:1)
- Applikation: Frontplan for føde- og drikkevareindustrien
- Udførelse kortslutningsbeskyttelse: Taktet
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Koblingssignal; analogt signal; (kan konfigureres)
- Standbyforsinkelsestid [s]: 0,2
- Særlige egenskaber: Forgyldte kontakter
- Driftsspænding [V]: 20...30 DC
- Dæmpning analog udgang DAA trin [s]: 0 - 0,1 - 0,5 - 2
- Dæmpning procesværdi DAP [s]: 0...4
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 250
- Tryktype: Relativt tryk; vakuum
- Trykstyrke [bar]: 100
- Elektrisk udførelse: PNP/NPN
- Samlet antal udgange: 2
- Vægt [g]: 269.650
- Hysterese: < ± 0,1; (Turn down 1:1)
- I trin på [bar]: 0.1
- I trin på [psi]: 1
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -40...100
- Langtidsstabilitet: < ± 0,1; (Turn down 1:1; pr. år)
- Maks. Stigetid analog udgang [ms]: 3
- Maks. Belastning [Ω]: (UB - 10 V) / 20 mA
- maks. Spændingsfald koblingsudgang DC [V]: 2
- Medier: Pastøse og faste medier; flydende og gasformige medier
- Medietemperatur [°C]: -25...80
- Måleområde [bar]: -1...25
- Måleområde [psi]: -15...363
- Min. Sprængtryk [bar]: 200
- Min. Sprængtryk [psi]: 2900
- Min. Trykcyklusser: 100 millioner
- Min. ISOLERINGSMODSTAND [MΩ]: 100; (500 V DC)
- Min. Belastningsmodstand [Ω]: 2000
- Montering: Drejeligt kabinet 350°
- MTTF: 170
- Parametreringsmuligheder: Hysterese / vindue; sluttekontakt / brydekontakt; kontaktlogik; strøm-/spændingsudgang; dæmpning; visningstilpasning; displayet kan drejes / frakobles; visningsenhed; nulpunkt; margin
- Procestilslutning: Gevindtilslutning G 3/4 udvendigt gevind
- Switch-punkt RP [bar]: -0,9...24,9
- Switch-punkt RP [psi]: -13...362
- Skiftefrekvens DC [Hz] < : 170
- Koblingspunkt SP [bar]: -0,8...25
- Koblingspunkt SP [psi]: -12...363
- Beskyttelsesklasse: IP67
- Beskyttelsesklasse: III
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A; kontakter: Forgyldt
- Strømforbrug [mA] < : 60
- Temperaturkoefficient nulpunkt: < ± 0,1 (0...80 °C)
- Temperaturkoefficient interval: < ± 0,2 (0...80 °C)
- Drømmefri: Ja
- Overbelastningssikker: Ja
- Polaritetsbeskyttelse: Ja
- Watchdog integreret: Ja
- Materialer i kontakt med mediet: medium (99,9 % Al2O3), 1.4435 (rustfrit stål/316L), overfladebeskaffenhed: RA < 0,4 / Rz 4; PTFE
- Emballage-type
Piece
- Produkttype
Tryksensor
- Type
PF2953
- Tilslutning
M12
- Variant
relativt tryk
- Udgange
PNP
NPN
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- Interfaces
M12-stik
- Måleområde (tryk) (min.)
-0.1 MPa
- Måleområde (tryk) (maks.)
2.5 MPa
- Måleområde (tryk)
-0.1 MPa til 2.5 MPa
- Min. driftsspænding
20 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
20 - 30 V/DC
- Kontakttype
1 x brydekontakt
1 x sluttekontakt
Analog
- Brudstyrke
200 bar
- Slangetilslutning
G3/4 AG
- Min. Temperatur
-25 °C
- Maks. temperatur
80 °C
- Vægt
269.650 g
- RoHS-godkendt
Ja
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3321731 ifm Electronic Tryksensor 1 stk PF2953 -0.1 MPa til 2.5 MPa M12 1 x brydekontakt, 1 x sluttekontakt, Analog Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321731 ifm Electronic Tryksensor 1 stk PF2953 -0.1 MPa til 2.5 MPa M12 1 x brydekontakt, 1 x sluttekontakt, Analog Piece
Beskrivelse
Ifm PF2953 elektronisk tryksensor
