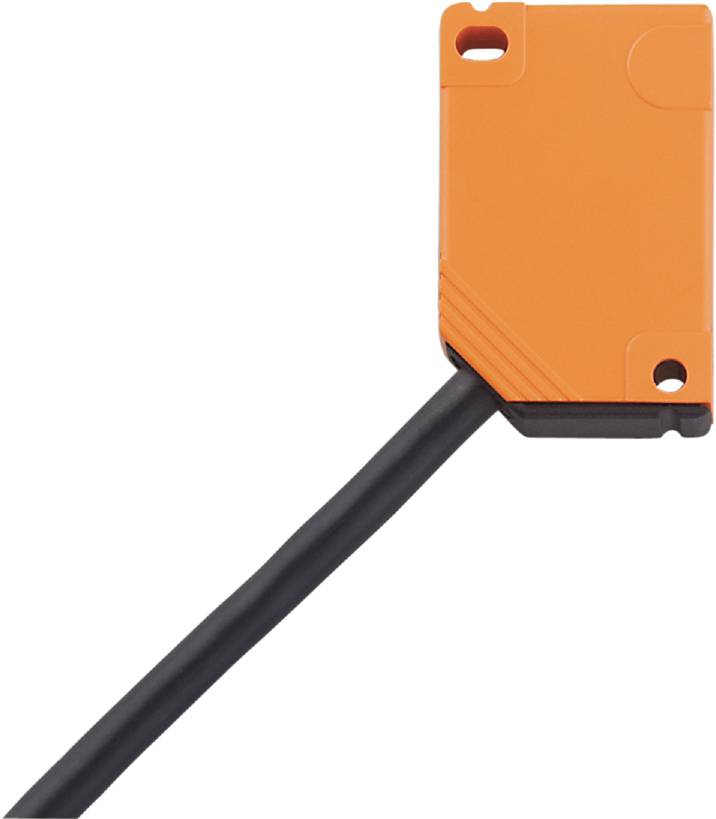

ifm Electronic Sensor Induktiv IN5228 IN5228 12 x 26 x 40 mm Ikke i plan PNP, NPN (L x B x H) 40 x 12 x 26 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Sensor
Driftsspænding maks.
55 V/DC
Kontakttype
1 x brydekontakt
1 x sluttekontakt
Koblingsafstand (max.)
4 mm
Udgange
PNP
NPN
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Særligt pladsbesparende firkantet konstruktion
- Til anvendelse under trange indbygningsforhold
- Udgangsfunktion kan programmeres, sluttekontakt/brydekontakt
- Meget høj koblingsfrekvens
- Toleder-teknik
Tekniske specifikationer
- Mål [mm]: 40 x 12 x 26
- Visning: Koblingstilstand: 1 x LED, gul
- Arbejdsafstand [mm]: 0...3,25
- Omgivende temperatur-1 [°C]: -25...80
- Tilspændingsmoment - fastgørelsesboring [Nm]: < 0,5
- Tilspændingsmoment - gevindbøsning [Nm]: < 1,2; (ved belægning af messingbøsning på spændefladen)
- Udførelse kortslutningsbeskyttelse: Taktet
- Udgangsfunktion: Sluttekontakt/brydekontakt; (vælges)
- Driftsspænding [V]: 10...55 DC
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 300
- Indbygningstype: Kan ikke indbygges i niveau
- Elektrisk udførelse: PNP/NPN
- Kabinet: Kasseformet
- Vægt [g]: 263.000
- Hysterese 1...15
- Kabel: Kabel: 6 m, PUR, 2 x 0,5 mm²
- Korrektionsfaktor (Al): 0.4
- Korrektionsfaktor (Cu): 0.3
- Korrektionsfaktor (MS): 0.4
- Korrektionsfaktor (V2A): 0.7
- Korrektionsfaktor stål (ST37): 1
- Kortslutningsbeskyttelse: Ja
- Maks. Reststrøm [mA]: 0,5
- maks. Spændingsfald koblingsudgang DC [V]: 4,6
- Mindstebelastning [mA]: 4
- MTTF: 1645
- Den faktiske aktiveringsafstand Sr [mm]: 4 ± 10 %
- Koblingsafstand [mm]: 4
- Skiftefrekvens DC [Hz]: 1200
- Drift ved koblingspunkt: -10...10
- Beskyttelsesklasse: IP67
- Beskyttelsesklasse: II
- Overbelastningssikker: Ja
- Polaritetsbeskyttelse: Ja
- Produkttype
Sensor
- Type
IN5228
- Min. driftsspænding
10 V/DC
- Driftsspænding maks.
55 V/DC
- Driftsspænding
10 - 55 V/DC
- Kontakttype
1 x brydekontakt
1 x sluttekontakt
- Koblingsafstand (max.)
4 mm
- Udgange
PNP
NPN
- Variant
Induktiv
- Indbygningstype
Ikke i plan
- Størrelse
12 x 26 x 40 mm
- Tilslutning
Kabel, åben ende
- Kabellængde
6 m
- Specifikationer
LED-display
- Min. Temperatur
-25 °C
- Maks. temperatur
80 °C
- L
40 mm
- Bredde
12 mm
- H
26 mm
- Dim.
(L x B x H) 40 x 12 x 26 mm
- Indhold
1 stk
- Kontaktfrekvens
1200 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3318302 ifm Electronic Sensor Induktiv IN5228 IN5228 12 x 26 x 40 mm Ikke i plan PNP, NPN (L x B x H) 40 x 12 x 26 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3318302 ifm Electronic Sensor Induktiv IN5228 IN5228 12 x 26 x 40 mm Ikke i plan PNP, NPN (L x B x H) 40 x 12 x 26 mm
Beskrivelse
Ifm IN5228 induktiv sensor
