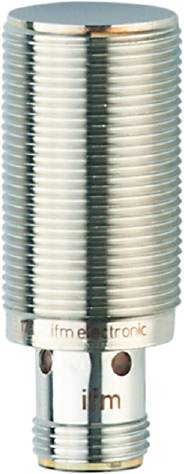

Name: ifm Electronic Sensor Induktiv IGC258 IGC258 M18 x 1 Flugter med PNP (Ø x L) 18 mm x 45 mm
Brand: ifm Electronic
SKU: 3318151

Højdepunkter og detaljer

Ifm IGC258 induktiv sensor

Til brug inden for værktøjsmaskiner og inden for metalforarbejdning
Modstandsdygtig over for olie og kølesmøremiddel
Ekstremt robust med aktiv flade i metal
Godt synlig visning af koblingstilstanden
Sikker registrering takket være høj koblingsafstand og lave sensortolerancer

Tekniske specifikationer

Mål [mm]: M18 x 1 / L = 45
Visning: Koblingstilstand: 4 x LED, gul
Arbejdsafstand [mm]: 0...6,48
Omgivende temperatur-1 [°C]: -40...85
Tilspændingsmoment [Nm]: 50
Applikation: Anvendelse i værktøjsmaskiner, køle- og smøremidler
Udgangsfunktion: Sluttekontakt
Særlige egenskaber: Forgyldte kontakter, forøget koblingsafstand; kabinet i helmetal
Driftsspænding [V]: 10...30 DC
Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 100
Trykstyrke [bar]: 100
Indbygningstype: Kan indbygges i niveau
Elektrisk udførelse: PNP
Embedded Software medfølger: Ja
Forøget koblingsafstand: Ja
Kabinet, helt i metal: Ja
Kabinet: Gevindform
Vægt [g]: 44.000
Gevindbetegnelse: M18 x 1
Hysterese 3...15
Korrektionsfaktor (Al): 0.5
Korrektionsfaktor (Cu): 0.2
Korrektionsfaktor (MS): 0.6
Korrektionsfaktor (V2A): 0.7
Korrektionsfaktor stål (ST37): 1
Kortslutningsbeskyttelse: Ja
maks. Spændingsfald koblingsudgang DC [V]: 2,5
MTTF: 1244
Kontrolmærker (særlige tilfælde): CCC
Den faktiske aktiveringsafstand Sr [mm]: 8 ± 10 %
Koblingsafstand [mm]: 8
Skiftefrekvens DC [Hz]: 100
Drift ved koblingspunkt: -10...10
BESKYTTELSESKLASSE IP 65; IP 66; IP 67; IP 68; IP 69 K
Beskyttelsesklasse: III
Stikforbindelse: Stik - Pinlayout: 0061 - stikforbindelse: 1 x M12; kodning: A; kontakter: Forgyldt
Strømforbrug [mA] < : 10
Overbelastningssikker: Ja
Polaritetsbeskyttelse: Ja

Produkttype: Sensor

Type: IGC258

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Kontakttype: 1 x sluttekontakt

Koblingsafstand (max.): 8 mm

Udgange: PNP

Kabinetmateriale: Metal

Variant: Induktiv

Indbygningstype: Flugter med

Størrelse: M18 x 1

Tilslutning: M12

Specifikationer: LED-display

Min. Temperatur: -40 °C

Maks. temperatur: 85 °C

L: 45 mm

(Ø): 18 mm

Dim.: (Ø x L) 18 mm x 45 mm

Indhold: 1 stk

Kontaktfrekvens: 100 Hz

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3318151 ifm Electronic Sensor Induktiv IGC258 IGC258 M18 x 1 Flugter med PNP (Ø x L) 18 mm x 45 mm

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3318151 ifm Electronic Sensor Induktiv IGC258 IGC258 M18 x 1 Flugter med PNP (Ø x L) 18 mm x 45 mm

Beskrivelse

Ifm IGC258 induktiv sensor

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
