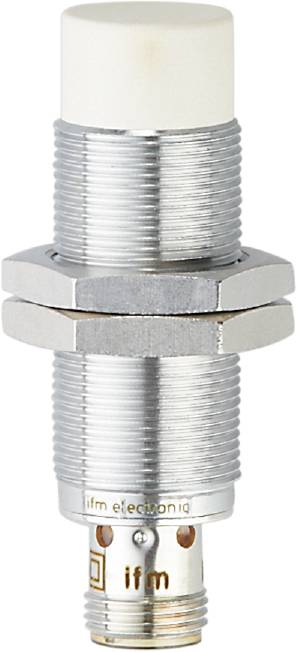

Name: ifm Electronic Sensor Induktiv IGC220 IGC220 M18 x 1 Ikke i plan PNP (Ø x L) 18 mm x 60 mm
Brand: ifm Electronic
SKU: 3317840

Højdepunkter og detaljer

Kapacitive - Nærhedsafbryder

Til brug inden for værktøjsmaskiner og inden for metalforarbejdning
Modstandsdygtig over for olie og kølesmøremiddel
Høj beskyttelsesklasse til de krav, som krævende industrimiljøer stiller
Godt synlig visning af koblingstilstanden
Høj kontaktafstand for høj systemtilgængelighed

Tekniske specifikationer

Mål [mm]: M18 x 1 / L = 60
Display: Koblingstilstand: 4 x 90° LED, gul
Arbejdsafstand [mm]: 0...9,72
Omgivende temperatur-1 [°C]: -25...70
Applikation: Anvendelse i værktøjsmaskiner, køle- og smøremidler
Udgangsfunktion: Sluttekontakt
Særlige egenskaber: Forgyldte kontakter; høj koblingsafstand
Driftsspænding [V]: 10...30 DC
Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 200
Indbygningstype: Kan ikke indbygges i niveau
Elektrisk udførelse: PNP
Embedded Software medfølger: nej
Forøget koblingsafstand: Ja
Kabinet: Gevindform
Vægt [g]: 47.500
Gevindbetegnelse: M18 x 1
Hysterese 3...15
Korrektionsfaktor (Al): 0.4
Korrektionsfaktor (Cu): 0.3
Korrektionsfaktor (MS): 0.5
Korrektionsfaktor (V2A): 0.7
Korrektionsfaktor stål (ST37): 1
Kortslutningsbeskyttelse: Ja
maks. Spændingsfald koblingsudgang DC [V]: 2,5
MTTF: 1083
Kontrolmærker (særlige tilfælde): CCC
Den faktiske aktiveringsafstand Sr [mm]: 12 ± 10 %
Koblingsafstand [mm]: 12
Skiftefrekvens DC [Hz]: 300
Drift ved koblingspunkt: -10...10
Beskyttelsesklasse IP 68; ("Coolant")
Beskyttelsesklasse: II
Stikforbindelse: Stik - Pinlayout: 0061 - stikforbindelse: 1 x M12; kodning: A; kontakter: Forgyldt
Strømforbrug [mA] < : 10
Overbelastningssikker: Ja
Polaritetsbeskyttelse: Ja

Produkttype: Sensor

Type: IGC220

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Kontakttype: 1 x sluttekontakt

Koblingsafstand (max.): 12 mm

Udgange: PNP

Variant: Induktiv

Indbygningstype: Ikke i plan

Størrelse: M18 x 1

Tilslutning: M12

Specifikationer: LED-display

Min. Temperatur: -25 °C

Maks. temperatur: 70 °C

L: 60 mm

(Ø): 18 mm

Dim.: (Ø x L) 18 mm x 60 mm

Indhold: 1 stk

Kontaktfrekvens: 300 Hz

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3317840 ifm Electronic Sensor Induktiv IGC220 IGC220 M18 x 1 Ikke i plan PNP (Ø x L) 18 mm x 60 mm

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3317840 ifm Electronic Sensor Induktiv IGC220 IGC220 M18 x 1 Ikke i plan PNP (Ø x L) 18 mm x 60 mm

Beskrivelse

Ifm IGC220 induktiv sensor

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
