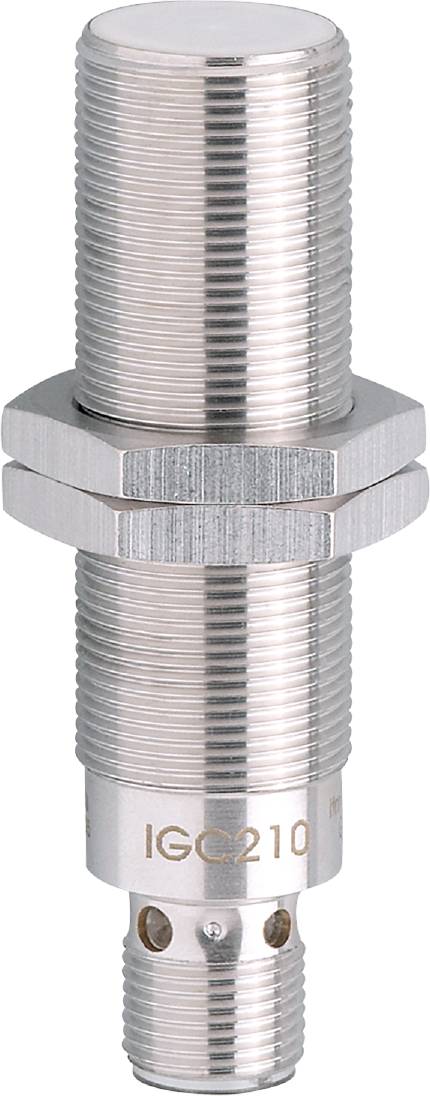

Name: ifm Electronic Sensor Induktiv IGC210 IGC210 M18 x 1 Flugter med PNP, NPN (Ø x L) 18 mm x 70 mm
Brand: ifm Electronic
SKU: 3318267

Højdepunkter og detaljer

Kapacitive - Nærhedsafbryder

Til brug inden for værktøjsmaskiner og inden for metalforarbejdning
Modstandsdygtig over for olie og kølesmøremiddel
Høj beskyttelsesklasse til de krav, som krævende industrimiljøer stiller
Med optisk monterings- og indstillingshjælp
Kan anvendes som 3-leder eller toleder

Tekniske specifikationer

Mål [mm]: M18 x 1 / L = 70
Visning: Koblingstilstand: 4 x 90° LED, gul; indstillingshjælp: 1 x LED, rød
Arbejdsafstand [mm]: 0...6,5
Omgivende temperatur-1 [°C]: -25...70
Applikation: Anvendelse i værktøjsmaskiner, køle- og smøremidler
Udførelse kortslutningsbeskyttelse: Taktet
Udgangsfunktion: Sluttekontakt
Særlige egenskaber: Forgyldte kontakter; øget koblingsafstand; optisk indstillingshjælp
Driftsspænding [V]: 10...30 DC
Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 100
Indbygningstype: Kan indbygges i niveau
Elektrisk udførelse: PNP/NPN
Forøget koblingsafstand: Ja
Kabinet: Gevindform
Vægt [g]: 75.400
Gevindbetegnelse: M18 x 1
Hysterese 3...15
Korrektionsfaktor (Al): 0.4
Korrektionsfaktor (Cu): 0.3
Korrektionsfaktor (MS): 0.5
Korrektionsfaktor (V2A): 0.7
Korrektionsfaktor stål (ST37): 1
Kortslutningsbeskyttelse: Ja
Maks. Reststrøm [mA]: 0,5; (kun i drift med 2 ledere)
maks. Spændingsfald koblingsudgang DC [V]: 2,8
Mindstebelastning [mA]: 4
MTTF: 1364
Optisk indstillingshjælp: Ja
Kontrolmærker (særlige tilfælde): CCC
Den faktiske aktiveringsafstand Sr [mm]: 8 ± 10 %
Koblingsafstand [mm]: 8
Skiftefrekvens DC [Hz]: 400
Drift ved koblingspunkt: -10...10
Beskyttelsesklasse IP 68; ("Coolant")
Beskyttelsesklasse: II
Stikforbindelse: Stik - Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A; kontakter: Forgyldt
Strømforbrug [mA]: 12; (24 V)
Overbelastningssikker: Ja
Polaritetsbeskyttelse: Ja

Produkttype: Sensor

Type: IGC210

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Kontakttype: 1 x sluttekontakt

Koblingsafstand (max.): 8 mm

Udgange: PNP
NPN

Variant: Induktiv

Indbygningstype: Flugter med

Størrelse: M18 x 1

Tilslutning: M12

Specifikationer: LED-display

Min. Temperatur: -25 °C

Maks. temperatur: 70 °C

L: 70 mm

(Ø): 18 mm

Dim.: (Ø x L) 18 mm x 70 mm

Indhold: 1 stk

Kontaktfrekvens: 400 Hz

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3318267 ifm Electronic Sensor Induktiv IGC210 IGC210 M18 x 1 Flugter med PNP, NPN (Ø x L) 18 mm x 70 mm

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3318267 ifm Electronic Sensor Induktiv IGC210 IGC210 M18 x 1 Flugter med PNP, NPN (Ø x L) 18 mm x 70 mm

Beskrivelse

Ifm IGC210 induktiv sensor

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
