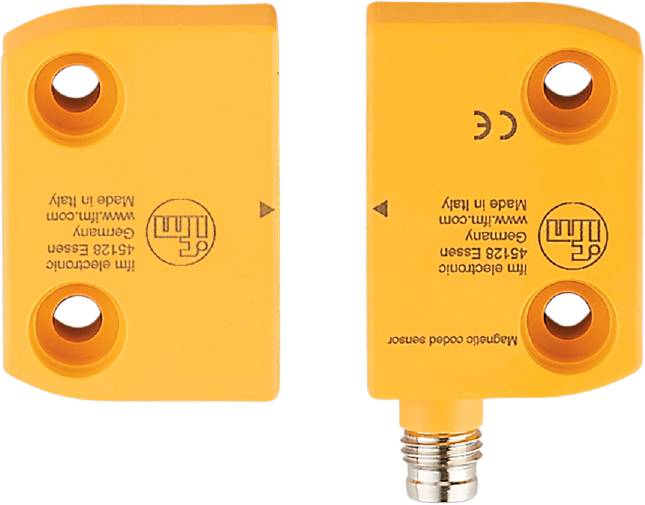

ifm Electronic Magnetsensor Magnetisk MN206S MN206S Ikke i plan (L x B x H) 36 x 13 x 26 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Magnetsensor
Kontakttype
2 x sluttekontakt
Koblingsafstand (max.)
15 mm
Variant
Magnetisk
Tilslutning
M8
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Betjening er mulig i forskellige retninger
- Bedre manipulationsbeskyttelse gennem skjult montering bag rustfrit stål
- Opfylder den nye interfacebeskrivelse CB24I fra ZVEI
- Højeste sikkerhedsniveau iht. ISO 13849-1 op til PL e i forbindelse med en analyseenhed af type G150xS/AC4x2S
Tekniske specifikationer
- Mål [mm]: 36 x 13 x 26
- Omgivende temperatur-1 [°C]: -25...80
- Omgivende temperatur-2 [°C]: 10...40
- Tilspændingsmoment [Nm]: 0,8...2
- Model: Kodet udløser
- Udgangsfunktion 2 x sluttekontakt; (potentialfri)
- Udgangsegenskaber: Interface type A.
- B10D: 20.000.000; (uden belastning; ved maks. Belastning DC 12, 24 V, 50 mA: 400.000)
- Mærkeisolationsspænding [V]: 60
- Driftstype: Vedvarende drift
- Driftsspænding [V]: 24 DC ("supply class 2" ifølge cULus)
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 50
- Indbygningstype: Kan ikke indbygges i niveau
- Anvendelsessted: Klasse C iht. en 60654-1 vejrbeskyttet anvendelsessted
- Brugsperiode TM (Mission Time) [h]: ≤ 175200
- Kabinet: Kasseformet
- Sikret frakoblingsafstand s(ar) [mm]: 15
- Vægt [g]: 115.500
- Indre modstand (Ri) [Ω]: 10; (1 W)
- Kortslutningssikker: nej
- Lufttryk [kPa]: 80...106
- Maks. Faldtid [ms]: 0.1
- Maks. Højde over havet [m]: 2000
- Maks. Kapacitiv belastning CL_Max [nF]: 20
- Maks. Koblingstid inkl. Preller [ms]: 0.6
- Maks. Tilladt relativ luftfugtighed [%]: Kortvarigt: 5...95 ; permanent: 5...70
- Kontrolmærker (særlige tilfælde): CCC
- Reaktionstid i forhold til sikkerhedskrav [ms]: 10
- Salttåge: nej
- Kontaktafstand [mm]: 5; (med defineret betjeningsknap)
- Skiftefrekvens DC [Hz]: 150
- BESKYTTELSESKLASSE IP 67; IP 69 K
- Beskyttelsesklasse: III
- Stikforbindelse: Stik - Pinlayout: 0060 - stikforbindelse: 1 x M8; kodning: A
- Polaritetsbeskyttelse: nej
- Produkttype
Magnetsensor
- Type
MN206S
- Kontakttype
2 x sluttekontakt
- Koblingsafstand (max.)
15 mm
- Variant
Magnetisk
- Indbygningstype
Ikke i plan
- Tilslutning
M8
- Min. Temperatur
-25 °C
- Maks. temperatur
80 °C
IP67
IP69K
- L
36 mm
- Bredde
13 mm
- H
26 mm
- Dim.
(L x B x H) 36 x 13 x 26 mm
- Indhold
1 stk
- Nominel spænding
24 V/DC
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3317471 ifm Electronic Magnetsensor Magnetisk MN206S MN206S Ikke i plan (L x B x H) 36 x 13 x 26 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3317471 ifm Electronic Magnetsensor Magnetisk MN206S MN206S Ikke i plan (L x B x H) 36 x 13 x 26 mm
Beskrivelse
Ifm MN206S magnetisk-kodet sensor
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Hvilken type Nærhedssensorer leder du efter?

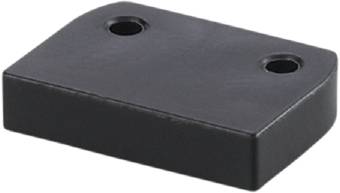

tilbehør
