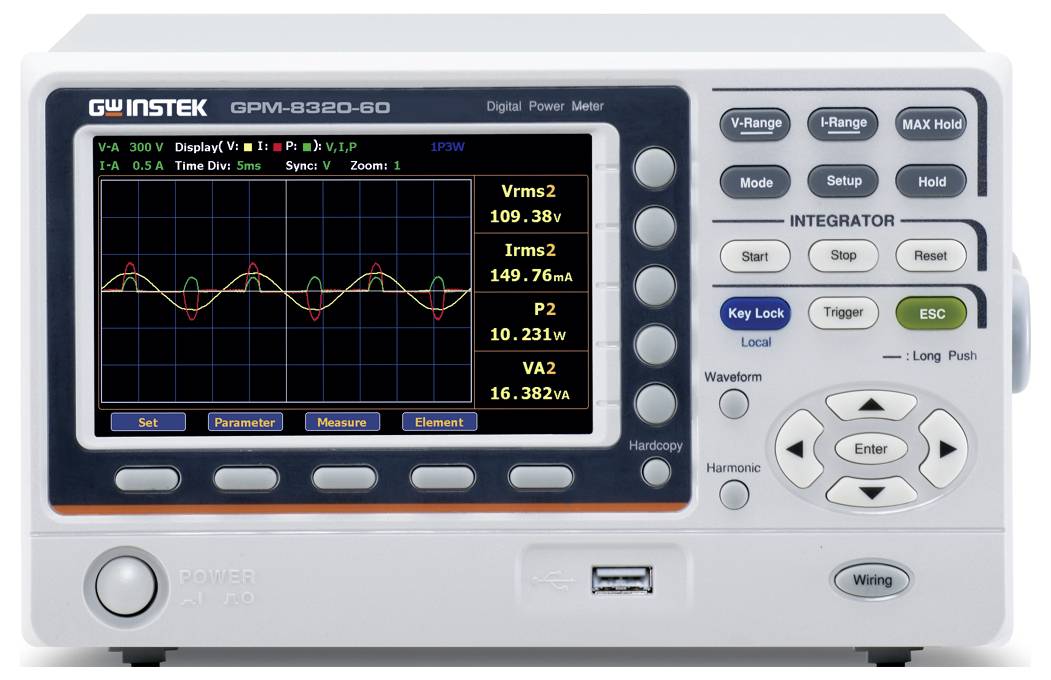

GW Instek GPM-8320-60 (CE) GPIB/DA12 Net-analyseapparat 3-faset Energimålinger, Grafisk display, Med loggerfunktion
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Net-analyseudstyr
- Høj strøm og præcision: Direkte strømmåling op til 60 A (garanteret) med en nøjagtighed på ±(0,1% af måleværdien+0,05% af området).
- Bredde båndbredde: Måler fra DC og 0,1 Hz til 100 kHz.
- Alsidig visning: 5-tommer-TFT-LCD-display med 5-cifrede måleværdier og 25 effekt-parametre.
- Analysefunktioner: Visning af bølgeformmåler (V/i/P) og oversvingningsanalyse til op til 50. Orden (IEC61000-4-7 konforme).
- Fleksibel ledningsføring: Understøtter 1P3W, 3P3W, 3P4W, 3V3A tilstande.
- Indsamling af data: Intern hukommelse til 10.000 logfiler.
- Omfattende interface : Standard RS-232C, USB (enhed/host), LAN; valgfrit GPIB og digital i/O (DA12).
- Automatiseret måling: Automatisk områdeskift til integrationsmålinger og justerbar områdeskift
Tekniske specifikationer
- Båndbredde (spænding/strøm): DC, 0,1 Hz til 100 kHz
- Sampling: 300 kHz
- Skærmopløsning: 5 cifre
- Indgangsmodstand (spænding): Ca. 2 MΩ
- Indgangsmodstand (strøm, direkte indgang): Ca. 1,65 MΩ
- Maksimal indgang (spænding) 1000 V.
- Maksimal indgang (strøm): 70 A (spidsværdi 150 A), garanteret specifikation 65 A til direkte indgang 1A til 60A
- Oversvingningsanalyse: Ja, op til 50. Orden
- Total harmonisk forvrængning: Ja
- Måleparametre: VRMS, VMS, VDC, Vac, IRMS, IDC, IAC, P, VA, VAR, PF, CFI, DEG, IHZ VHZ, V+pk, V-pk, i+pk, i-pk, P+pk, P-pk, THDI, THDV, MATH, MCR, EFFEKTIV
- Visning af bølgeformmåler: V (spænding), i (strøm), P (effekt)
- Ekstern strømsensor-indgang: Ja (EXT1/EXT2)
- Intern hukommelse: 10.000 dataflogs
- Automatisk områdeskift: Til integrationstilstand
- Visningsopdateringsrate: 0,1s/0,25s/0,5s/1s/2s/5s/10s/20s
- Kræftfaktor: 3 eller 6 (6A) kan vælges
- Produkttype
Net-analyseapparat
- Målekategori
CAT II 600 V
- Visning (detaljer)
5" TFT LCD (800x480)
- Fasegenkendelse
Ja
- Beskyttelseskabel-genkendelse
Nej
Fabriksstandard
- Spændingsforsyning
AC 100 V til 240 V, 50 Hz til 60 Hz; forbrug maks. 35 VA
- Dim.
(L x B x H) 40.25 x 22 x 13.2 cm
- Vægt
3.4 kg
- Måletype
3-faset
- Specifikationer
Energimålinger
Grafisk display
Med loggerfunktion
- Bredde
22 cm
- H
13.2 cm
- L
40.25 cm
- Interfaces
LAN
RS-232C
USB-host
USB-Device
Dokumenter og downloads
Datablad
Datablad 3439052 GW Instek GPM-8320-60 (CE) GPIB/DA12 Net-analyseapparat 3-faset Energimålinger, Grafisk display, Med loggerfunktion
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3439052 GW Instek GPM-8320-60 (CE) GPIB/DA12 Net-analyseapparat 3-faset Energimålinger, Grafisk display, Med loggerfunktion
Beskrivelse
GW Instek GPM-8320-60/GPM-8330-60-modeller er avancerede versioner af de eksisterende trefasede effektmålere GPM-8320/GPM-8330. GPM-8320-60 har 2 indgangselementer, mens GPM-8330-60 3 stiller nogle indgangselementer til rådighed. Symbolet "-60", der er tilføjet, betyder, at den maksimale direkte indgangsstrøm kan nå 70 A (60 A er den garanterede specifikation), hvilket ikke was til at forbedre højtydende måleanvendelser, men også til at spare transformeren omkostninger i forhold til de eksisterende modeller.
Disse modeller har en målebåndbredde på DC, 0,1 Hz til 100 kHz og er udstyret med 16-bit A/D-omformere og en afsøgningshastighed på 300 kHz. Et 5-tommer-TFT-LCD-display, 5-cifrede måleværdier, 25 forskellige effektparametre og ekstremt præcise målskapaciteter er ligeledes til stede.
GPM-8320-60/GPM-8330-60 modellerne har desuden en kraft-tidsvisningsfunktioner (spænding/strøm/effekt), integrationsmålefunktionen, måling og analyse af oversvingninger i flere mapper (50 Hz / 60 Hz måling opfylder kravene fra IEC61000-4-7), eksterne sensorklemmer og en lang række kommunikationsinterfaces. Disse funktioner giver brugerne mulighed for klare, bekvemme og nøjagtige målinger af ydeevnen og gør dem til de mest funktionelle og billigste ydelsesknive i deres kategori.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Disse modeller har en målebåndbredde på DC, 0,1 Hz til 100 kHz og er udstyret med 16-bit A/D-omformere og en afsøgningshastighed på 300 kHz. Et 5-tommer-TFT-LCD-display, 5-cifrede måleværdier, 25 forskellige effektparametre og ekstremt præcise målskapaciteter er ligeledes til stede.
GPM-8320-60/GPM-8330-60 modellerne har desuden en kraft-tidsvisningsfunktioner (spænding/strøm/effekt), integrationsmålefunktionen, måling og analyse af oversvingninger i flere mapper (50 Hz / 60 Hz måling opfylder kravene fra IEC61000-4-7), eksterne sensorklemmer og en lang række kommunikationsinterfaces. Disse funktioner giver brugerne mulighed for klare, bekvemme og nøjagtige målinger af ydeevnen og gør dem til de mest funktionelle og billigste ydelsesknive i deres kategori.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
