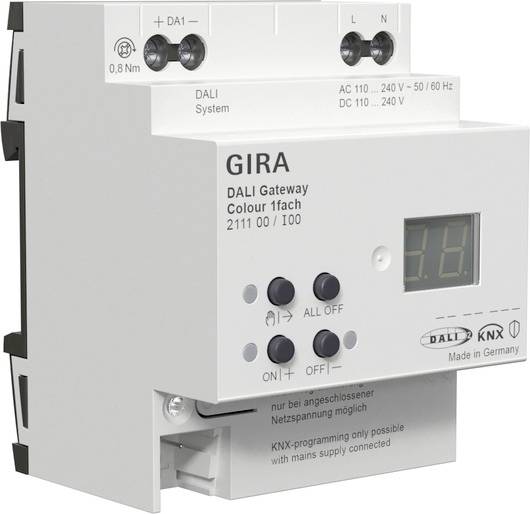

GIRA Gateway 211100 1 stk

Dali gateway Colour enkelt til KNX-kendetegn: Generelt - afhængigt af apparatvarianten: Enten et DALI-system (enhedsvariant enkelt) eller to separate DALI-systemer (variant 2-dobbelt). - Kompatibel med DALI- og DALI-2-standarden. - Styring af lamper med DALI-udstyr i en KNX-installation. - Tænd/sluk og dæmpning af maks. 64 lamper med DALI driftsenhed (for eksempel EVG) pr. DALI system. - Op til 6 forskellige adresseringstyper giver mulighed for gruppedrevet og individuel styring af DALI-lamper via KNX-telegrammer. - Pro DALI-systemet har i alt 64 DALI-apparatkanaler til rådighed. Disse kan valgfrit anvendes til maks. 64 adresserede DALI-enheder eller til en hvilken som helst kombination af adresserede DALI-enheder (maks. 32) og isolerede DALI-enheder. - Understøttelse af styringen af DALI driftsapparater af apparattypen "Tunable White" (DALI Device Type 8 - TW). Styring af farvetemperatur via Relatives eller absolut dæmpning og desuden via scener og effekter. Farvetemperaturstyringen sker stort set uafhængigt af reguleringen af lysstyrken på de anvendte lyskilder. - Virkeliggørelse af en Dim to varm-funktion, enten statisk (via ets-parametre) eller dynamisk (via KNX-kommunikationsobjekt). Muliggør et daglige farvetemperaturforløb for at omsætte en biologisk effektiv belysning (HCL: Human Centric Lighting). Der står op til fire frit konfigurerbare HCL-matricer hvad angår lysstyrke og farvetemperatur, som kan aktiveres og deaktiveres på dagen og på ugedagen samt brugerstyret og kan omstilles - styring af lysfarve ved brug af DALI-driftsapparater af typen "Colour Control" (DALI Device Type 8 - RGBW Colour Control). Gateway'en giver mulighed for fleksibel farvestyring i farverum "RGB", "RGBW" eller "HSV". I RGB-farverum kan farven styres af relativ eller absolut dæmpning, enten via kombinerede eller separate kommunikationsobjekter i henhold til KNX-specifikationen. I farvespektrum "HSV" står der altid separate objekter til absolut styring af lysfarven på grund af farvevinklen (H), mætning (S) og lysstyrke (V) til rådighed. Muligt med et farveforløb afhængigt af tid og ugedag (CTM: Colour Transition Mode). Der står op til fire frit konfigurerbare CTM-matricer til rådighed. Hver matrix gør det muligt at indstille individuelle farver, med eller uden lysstyrkeindstilling. Matricer kan aktiveres og omstilles individuelt i drift af gateways. - Ved farvestyring: Udfører automatisk farvecirkel- og lysstyrkeforløb. Farvekredsløbskredsløbet anvendes til automatisk samlet farvestyring af DALI-lamper. Denne funktion anvender cyklisk indstilling af farvevinklen i farvekredsen. Herved opnås der kontinuerlige farveforløb, som kan startes og stoppes vilkårligt ved gatewayens driftstid. På samme måde fungerer den automatiske lysstyrkegennemløb. Denne funktion indstiller cyklisk lysstyrken i hele lysstyrkeområdet og skaber på denne måde individuelle lysstyrkescenarier. - Mulighed for central styring af alle tilsluttede DALI-komponenter (Broadcast). Dermed bortfalder en DALI ibrugtagning, hvorved belysningsanlæg med lave funktionskrav hurtigt og ukompliceret kan sættes i drift (forenklet konfiguration uden DALI ibrugtagning). - Manuel betjening af grupper og enkeltapparater uafhængigt af bus (også byggepladsdrift med Broadcast-styring) separat for DALI-systemerne. Styring af koblingstilstand og lysstyrke. - Feedback fra DALI fejlstatus, DALI Busy og DALI kortslutning og meddelelse om fejl i forsyningsspændingen. - Op til 6 centrale koblings- og dæmpningsfunktioner. - Global koblingsstatus og stand-by-frakobling af de tilsluttede EVG kan realiseres. Mulighed for samlet tilbagemelding om alle koblingstilstande. - Integrering af grupper og enkeltapparater i op til 16 lysscener per DALI System til styring af lysstyrke, farvetemperatur eller farve mulig. Gennemførelse af DALI-idriftsættelsen og DALI-tests ved hjælp af device Configuration-app, der er fuldt integreret i ets, og som supplerer standard-parameterdialogen. - Understøttelse af DALI-2 sensorer (DALI-2 input Device). Understøttede DALI sensorer: DALI knap/tast-interface, DALI dreje-/skyderegulator, DALI tilstedeværelsessensor, DALI lysstyrkesensor). - Kommandoer fra DALI sensorer vises på KNX (tænd/sluk, dæmpning...). - Broadcaststyring via KNX-kommunikationsobjekter som ekstra styringsmulighed ved DALI gruppe- eller enkeltstyring. Gruppe- og enhedsfunktioner - hver gruppe og hver enkelt enhed har det fulde funktionsomfang uden begrænsninger. Alle kanalorienterede funktioner kan indstilles separat for hver gruppe eller hvert enkelt apparat. Derved muliggøres en uafhængig og multifunktionel styring af DALI-enhederne. - Aktiv statusmeddelelser for koblingstilstand, lysstyrkeværdi, farvetemperatur og farve mulig. - Indstilling af lysstyrke- og farveketemperaturgrænseværdier (minimum, maksimum) er mulig. - Dæmpningsforhold og dimmerparametre kan parameteres. Lampeskånende til- og frakobling (soft-TÆND, soft-SLUK). Låsefunktion eller som alternativ tvangsstillingsfunktion kan indstilles. Ved låsefunktion er det muligt at blinke af belysningsgrupper og enkeltapparater. - Tidsfunktioner (til- og frakoblingsforsinkelse, trappeopgangsfunktion - også med forvarselsfunktion). - Driftstimetæller - DALI Power-ON-niveau (kan indstilles ved parameter adfærd "efter bus-/netspændingsgenoprettelse") og DALI System-Failure-level (ved parameter adfærd "ved bus-/netspændingsfejl"). Reaktioner ved bus-/strømsvigt og vending, og kan indstilles efter en ets-programmeringsproces (til lysstyrkestyring). Fast indstillet ved farvetemperatur- og farvestyring. Ets Device Configuration app (DCA) - nem DALI-ibrugtagning uden eksterne softwarekomponenter. Identifikation, adressering og udstedelse af DALI-driftsudstyr sker i DALI's Ibrugtagningsmiljø separat for begge DALI-systemer. - Hurtig identifikation af DALI-apparaterne med tastaturstyring og automatisk blinkfunktion. - Offline DALI konfiguration: Omfattende konfigurationsmuligheder er også mulige uden forbindelse til DALI installation. - Det er også muligt at tildele tidligere registrerede DALI EVG til grupper eller enkeltenheder uden eksisterende programmeringsforbindelse til enheden eller til DALI installation. - Tildelingen af DALI-adresser kan påvirkes individuelt. Suppleret med gruppe- og enhedsnavne er det på denne måde muligt entydigt at markere DALI-driftsapparater. - Valgfri deaktivering af lysstyrketilpasning ved DALI-søgning af enheder (f.eks. i eksisterende anlæg). Kontrol af DALI apparattyper ved tildeling af DALI-driftsudstyr til projekterede grupper eller enkeltapparater. Herved undgås funktionsinkompatibiliteter efter idriftsættelsen. - Kompatibilitetstilstand til understøttelse af ikke DALI konforme driftsapparater. - Delvis DALI ibrugtagning: Ved brug af denne funktion bevares der allerede fundne enheder ved en DALI apparatsøgning, også selvom disse ikke svarer gateway'en. - Testfunktion fra alle oprettede DALI-grupper eller individuelle DALI-enheder: Central TÆND/sluk (Broadcast), test af enhed (TÆND/SLUK, lysstyrkeværdi og farvetemperatur- eller farveværdi, enhedsstatus), gruppetest (TÆND/SLUK, lysstyrke- og farvetemperatur- eller farveværdi) og tests af scener. - Eksport og import af parameterskemaer i XML-format. - Dokumentationsfunktion til oprettelse af en konfigurations-report som PDF (oversigt over gruppetilordning eller samlet enhedskonfiguration). Henvisninger- KNX data Secure-kompatibel. - Firmware-opdateringer er mulige med Gira Gira ets Service App (app). - Dali gateway Colour enkelt eller dobbelt er ifølge IEC 62386-103 Ed. 2 certificeret. Dali-anlæggets fulde funktionalitet kan kun sikres ved udelukkende at anvende DALI-2-udstyr. Projektering og ibrugtagning af apparatet fra ets 5 fra version 5.7.7 eller ets 6 fra version 6.1.0 (anbefaling). Levering- tilslutning- og afgreningsklemme til KNX medfølger.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
