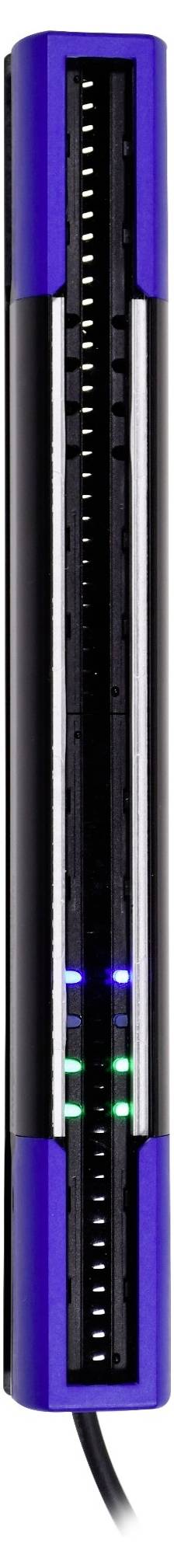

Datasensing Lysgitter DS4 Rækkevidde (max.) 7 m Beskyttelsesfelthøjde 750 mm 24 V/DC Antal stråler: 75
Fremstillingsnr.
Artikel nr.:
Produkttype
Lysgitter
L
40 mm
H
759 mm
Type
DS4
Variant
Modtager
Sender
Datablad (PDF)
Højdepunkter og detaljer
Sikkerhedskomponenter
- Forlængelse fra 300 til 1500 mm.
- Kombineret digital og analog udgang (0...10 V eller 4...20 mA).
- Enkel konfiguration via IO-link eller via ledning.
Vigtig information
Tekniske specifikationer
- Kabinet: aluminium
- Optik: PMMA
- Produkttype
Lysgitter
- Type
DS4
- Variant
Modtager
Sender
- Specifikationer
med kabinet
- Driftsspænding
24 V/DC
- Min. driftsspænding
19.2 V/DC
- Driftsspænding maks.
28.8 V/DC
- Driftsspænding
19.2 - 28.8 V/DC
- Maks. strømforbrug
360 mA
- Reaktionstid
3.25 ms
- Kontakttype
Analog
- Koblingsspænding (max.)
28.8 V/DC
- Brydestrøm (max.)
100 mA
- Mindste objekt, der kan erkendes (diameter)
14 mm
- Tilslutning
Stik M12, 5 polet
- Kabellængde
0.2 m
- Sendertype
LED infrarød
- Aksellængde
850 nm
- Rækkevidde (min.)
0.2 m
- Rækkevidde (maks.)
7 m
- Udgange
Digital
Analog
IO-Link
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- Udgangsstrøm
100 mA
- Godkendelser (sensorer)
CE

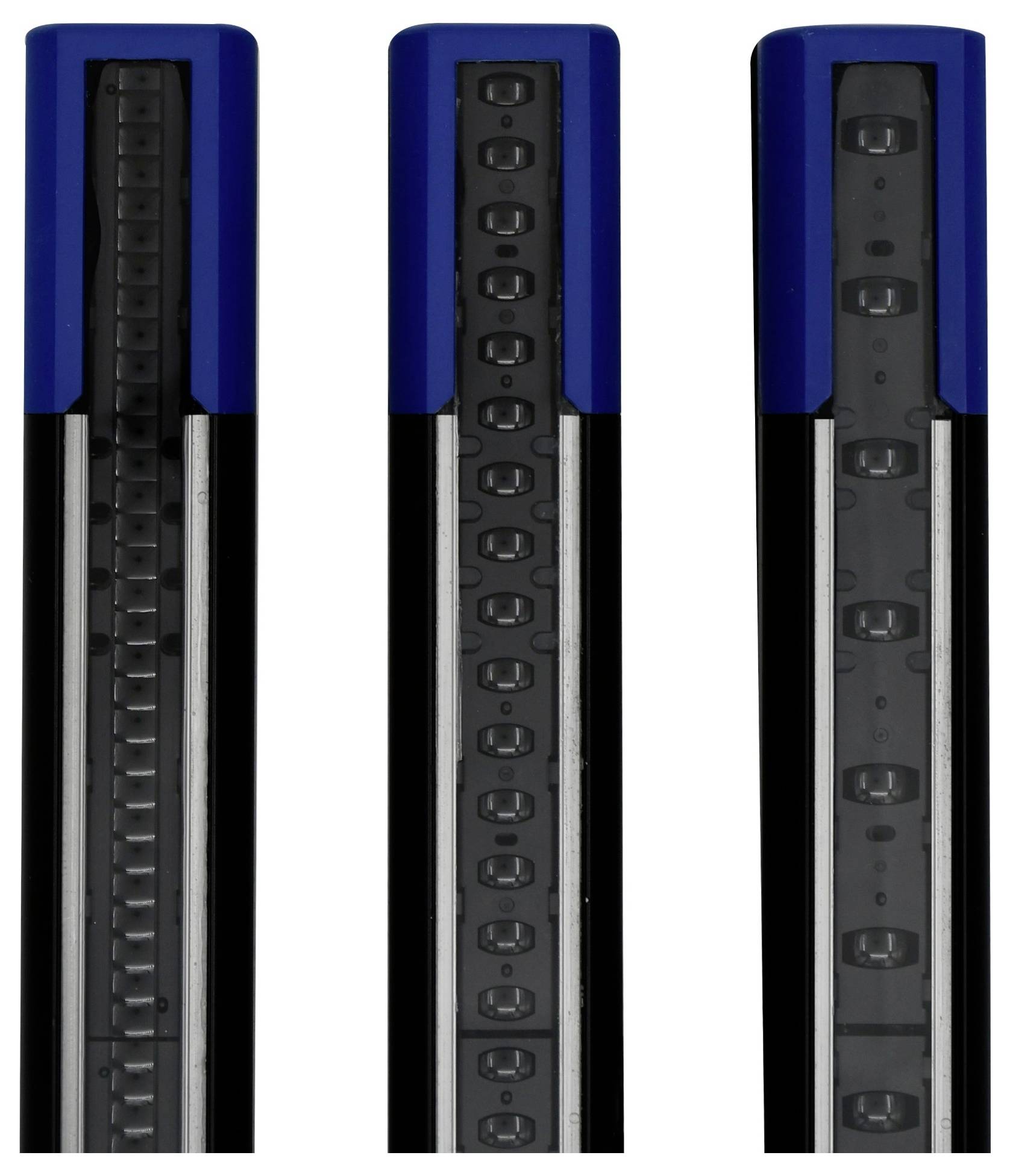

- Stråler
75
- Stråleafstand
10 mm
- Beskyttelsesfelt-bredde (min. )
200 mm
- Beskyttelsesfelt-bredde (maks.)
7000 mm
- Beskyttelsesfelthøjde
750 mm
- Højde aluprofil
759 mm
- Totalhøjde
759 mm
- Indhold
1 stk
IP65
IP67
- L
40 mm
- Bredde
35 mm
- H
759 mm
- Dim.
(L x B x H) 40 x 35 x 759 mm
- Min. Temperatur
-30 °C
- Maks. temperatur
55 °C
- Nominel spænding
24 V/DC
Dokumenter og downloads
Datablad
Datablad 3760045 Datasensing Lysgitter DS4 Rækkevidde (max.) 7 m Beskyttelsesfelthøjde 750 mm 24 V/DC Antal stråler: 75
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3760045 Datasensing Lysgitter DS4 Rækkevidde (max.) 7 m Beskyttelsesfelthøjde 750 mm 24 V/DC Antal stråler: 75
Beskrivelse
DS4 Base-serien er den ideelle løsning til enkle detektions- og måleopgaver inden for industriel automatisering. Takket være det pålidelige infrarøde princip og den robuste IP67-konstruktion giver det præcise resultater og nem håndtering.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

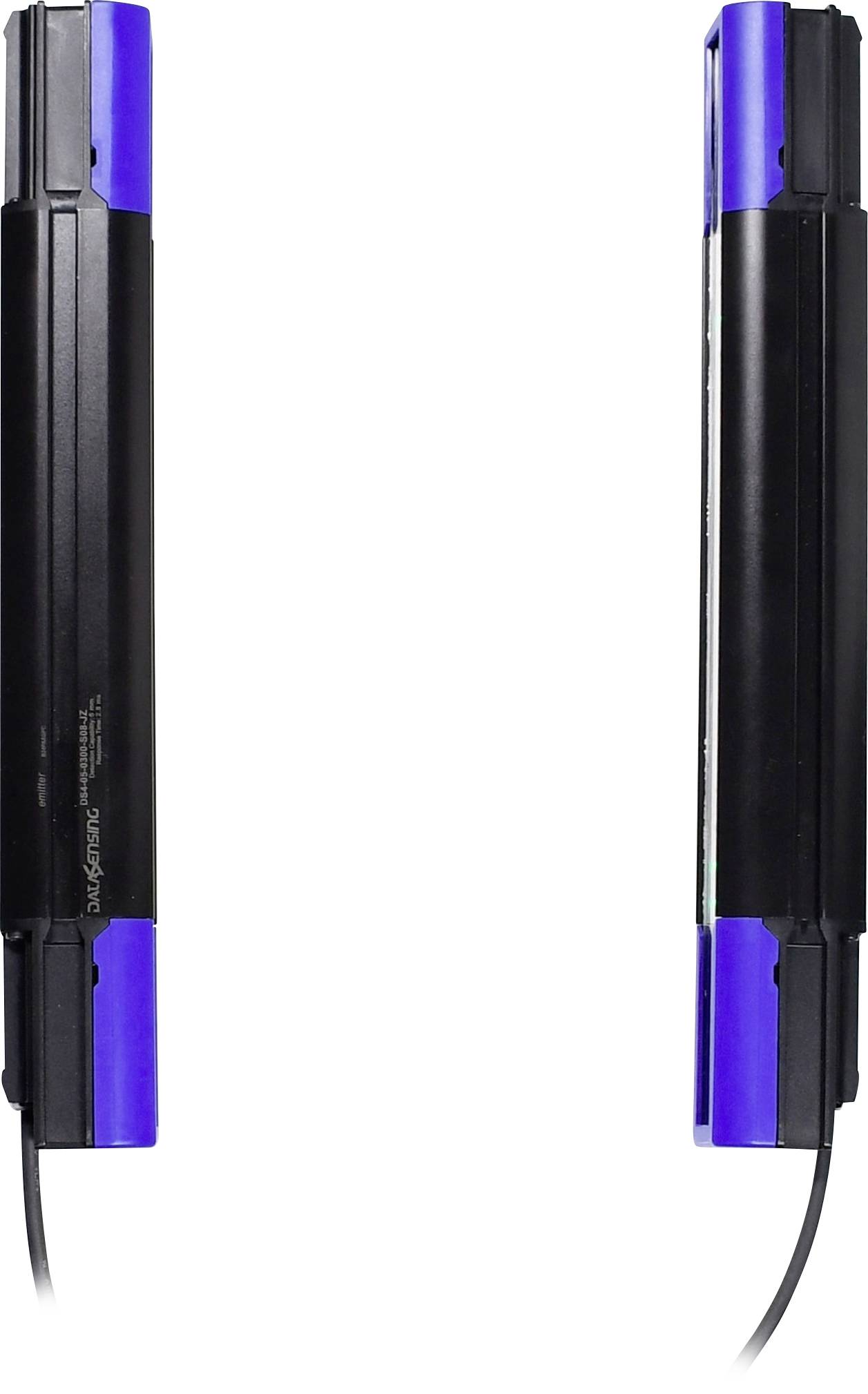

Inkluderet i leveringen
- Emitter (sender)
- Modtager (modtager)
