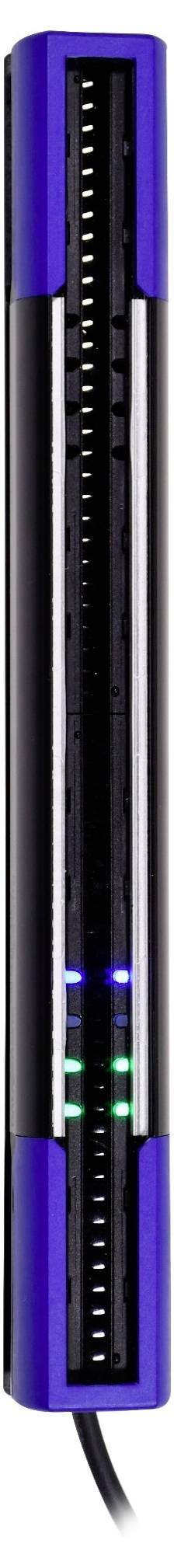

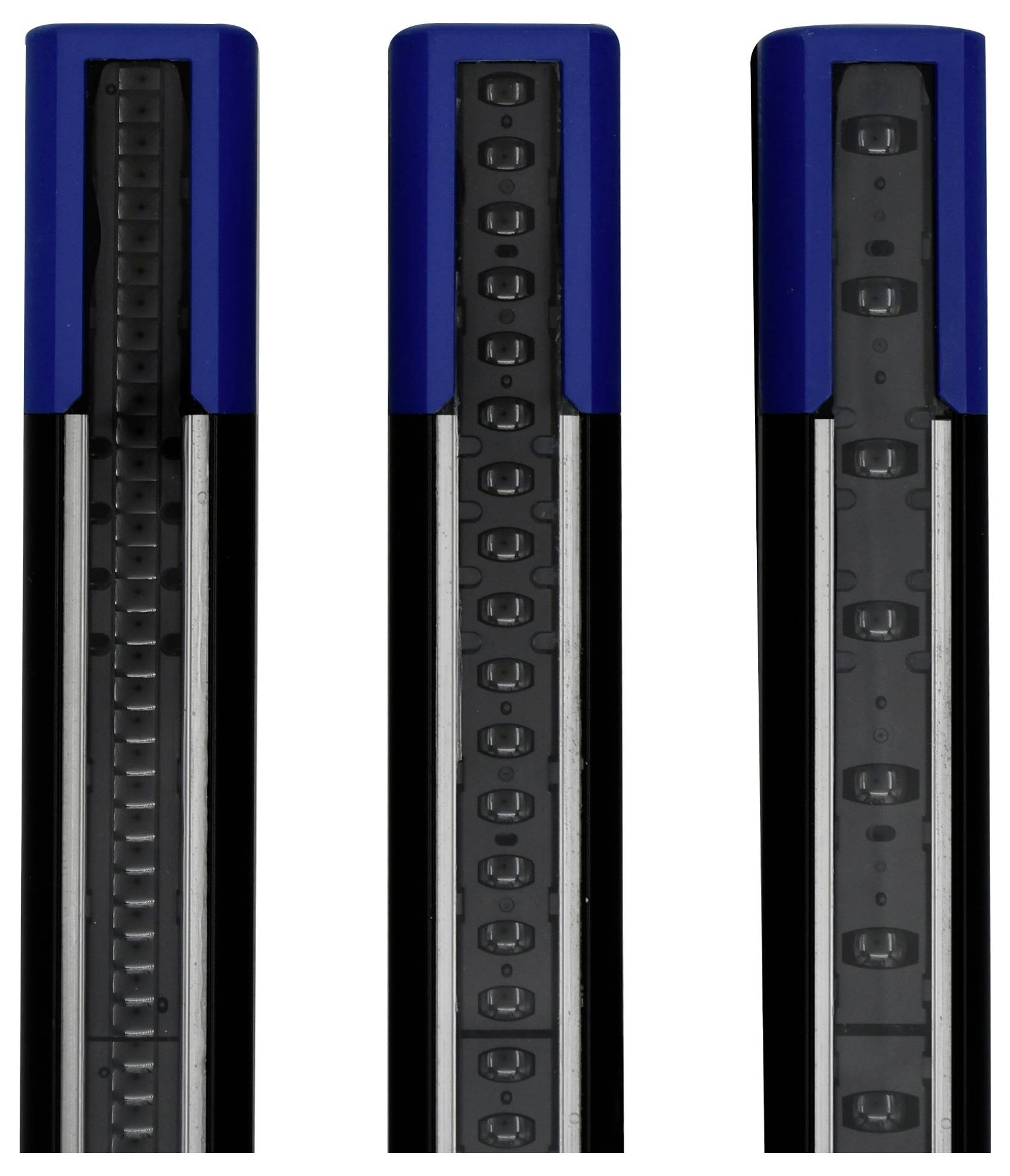

Datasensing Lysgitter DS4 Rækkevidde (max.) 7 m Beskyttelsesfelthøjde 1500 24 V/DC Antal stråler: 150
Fremstillingsnr.
Artikel nr.:
Produkttype
Lysgitter
L
40 mm
H
1509 mm
Type
DS4
Variant
Modtager
Sender
Datablad (PDF)
Højdepunkter og detaljer
Sikkerhedskomponenter
- Integreret IO-Link-interface (V1.1.3)
- Kombineret digital- og analog udgang
- Lang rækkevidde op til 7 m
- Robust aluminiumhus med beskyttelsesklasse IP67
Vigtig information
Tekniske specifikationer
- Kabinet: aluminium
- Optik: PMMA
- Produkttype
Lysgitter
- Type
DS4
- Variant
Modtager
Sender
- Anvendelsesområde
Personbeskyttelse
- Driftsspænding
24 V/DC
- Min. driftsspænding
19.2 V/DC
- Driftsspænding maks.
28.8 V/DC
- Driftsspænding
19.2 - 28.8 V/DC
- Maks. strømforbrug
360 mA
- Reaktionstid
5.5 ms
- Koblingsspænding (max.)
28.8 V/DC
- Brydestrøm (max.)
100 mA
- Optisk opløsning
10 x 14 mm
- Mindste objekt, der kan erkendes (diameter)
14 mm
- Tilslutning
Stik M12, 5 polet
- Kabellængde
0.2 m
- Sendertype
LED infrarød
- Aksellængde
850 nm
- Rækkevidde (min.)
0.2 m
- Rækkevidde (maks.)
7 m
- Udgange
Analog
Digital
IO-Link
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- Udgangsstrøm
100 mA
- Stråler
150
- Stråleafstand
10 mm
- Beskyttelsesfelt-bredde (min. )
200 mm
- Beskyttelsesfelt-bredde (maks.)
7000 mm
- Beskyttelsesfelthøjde
1500
- Højde aluprofil
1509 mm
- Totalhøjde
1509 mm
- Indhold
1 stk
IP65
IP67
- L
40 mm
- Bredde
35 mm
- H
1509 mm
- Dim.
(L x B x H) 40 x 35 x 1509 mm
- Min. Temperatur
-30 °C
- Maks. temperatur
55 °C
- Nominel spænding
24 V/DC
Dokumenter og downloads
Datablad
Datablad 3760050 Datasensing Lysgitter DS4 Rækkevidde (max.) 7 m Beskyttelsesfelthøjde 1500 24 V/DC Antal stråler: 150
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3760050 Datasensing Lysgitter DS4 Rækkevidde (max.) 7 m Beskyttelsesfelthøjde 1500 24 V/DC Antal stråler: 150
Beskrivelse
DS4 Base-serien er den ideelle løsning til enkle detektions- og måleopgaver inden for industriel automatisering. Takket være det pålidelige infrarøde princip og den robuste IP67-konstruktion giver det præcise resultater og nem håndtering.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

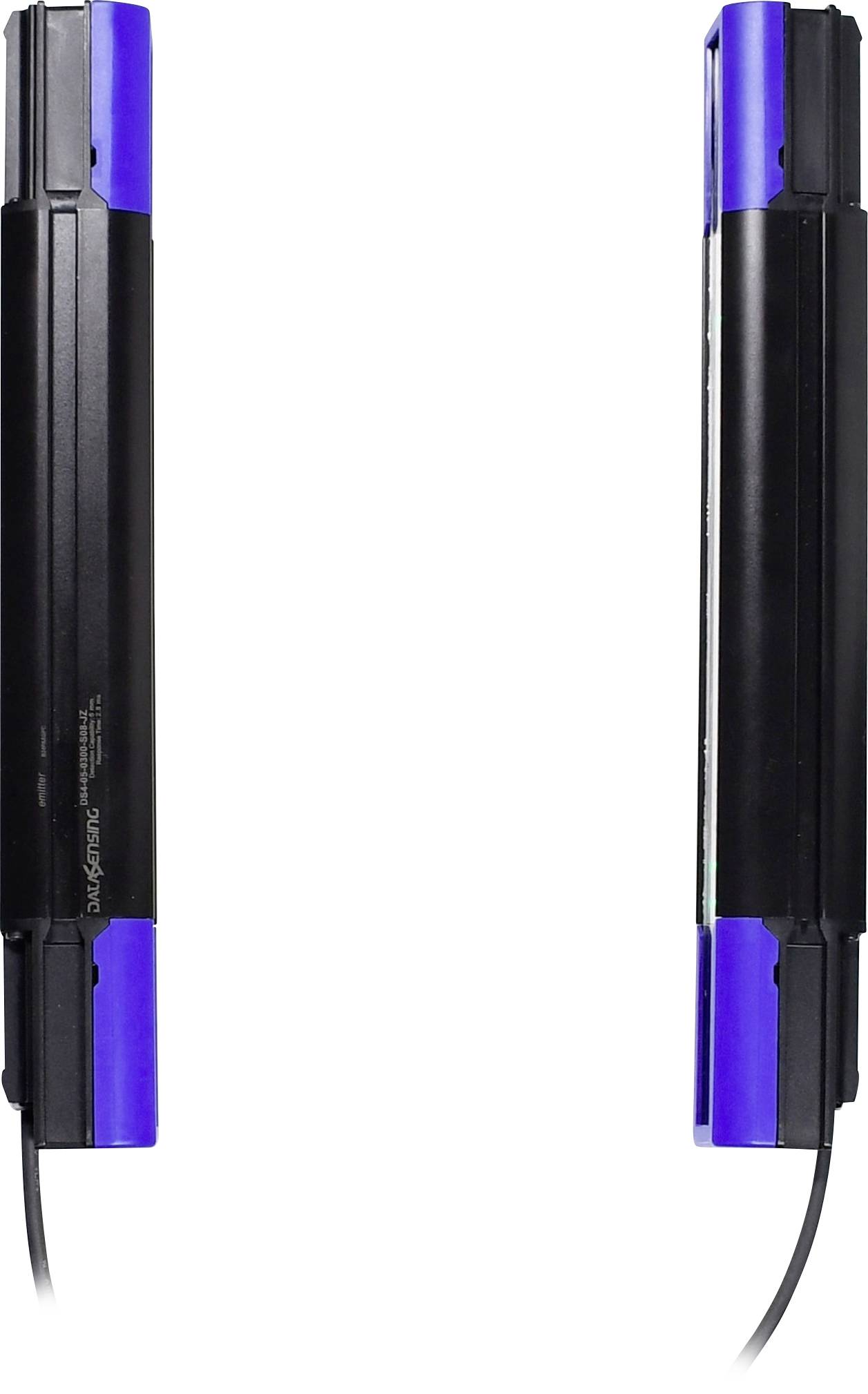

Inkluderet i leveringen
- Emitter (sender)
- Modtager (modtager)
