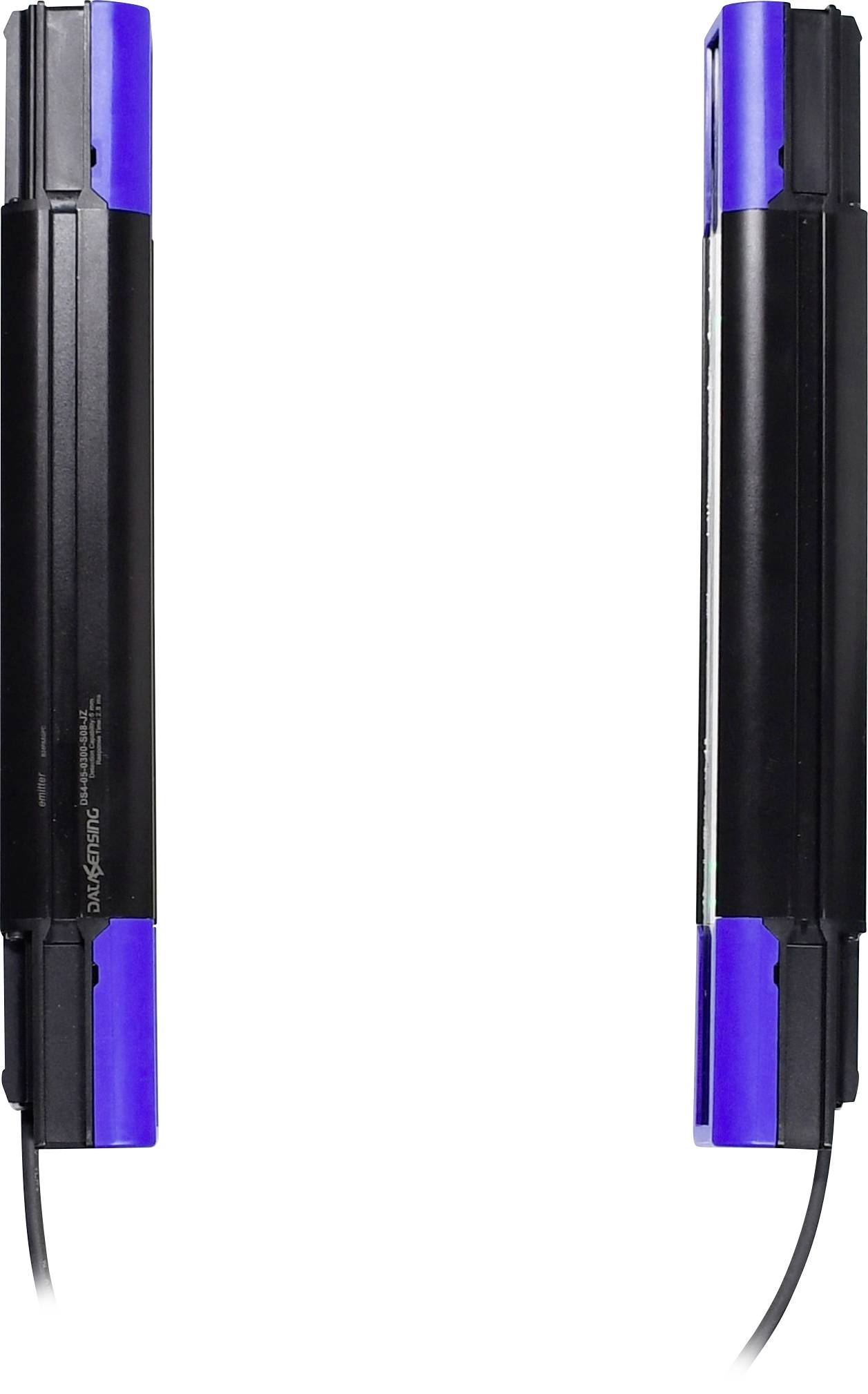

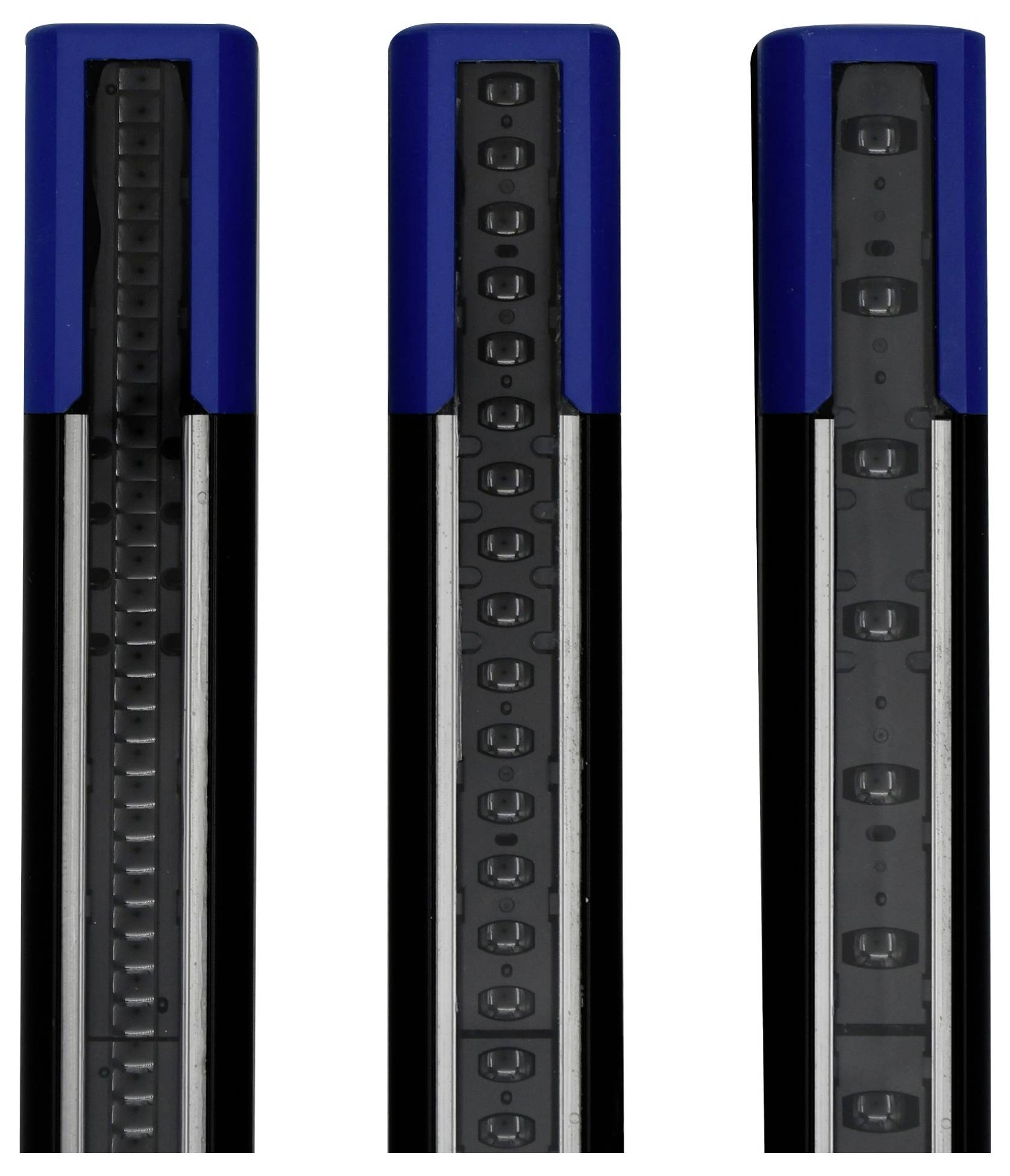

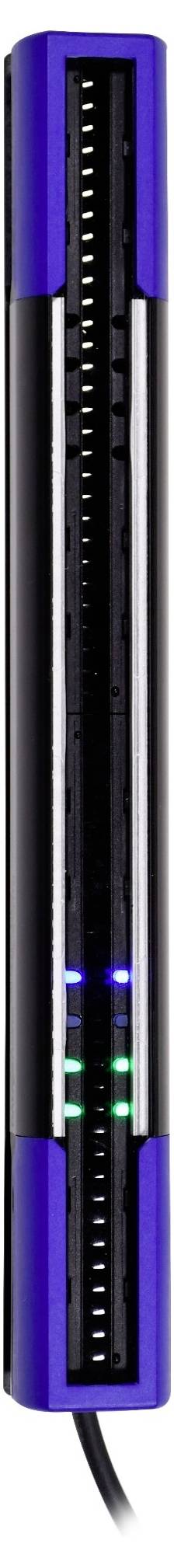

Datasensing Lysgitter DS4 Rækkevidde (max.) 5 m Beskyttelsesfelthøjde 1050 mm 24 V/DC Antal stråler: 210
Fremstillingsnr.
Artikel nr.:
Produkttype
Lysgitter
L
35 mm
H
1060.5 mm
Type
DS4
Variant
Modtager
Sender
Datablad (PDF)
Højdepunkter og detaljer
Sikkerhedskomponenter
- 1050 mm kontrolleret højde ved 5 mm stråleafstand
- Kombinerede udgange: Analog (0-10 V/4 -20mA), digital og IO-link
- Lang rækkevidde op til 5 m
Vigtig information
Tekniske specifikationer
- Kabinetmateriale: Aluminium/PBT
- Optikvindue PMMA
- Produkttype
Lysgitter
- Type
DS4
- Variant
Modtager
Sender
- Driftsspænding
24 V/DC
- Min. driftsspænding
19.2 V
- Driftsspænding maks.
28.8 V
- Driftsspænding
19.2 - 28.8 V
- Maks. strømforbrug
360 mA
- Reaktionstid
7.30 ms
- Koblingsspænding (max.)
28.8 V/DC
- Brydestrøm (max.)
100 mA
- Optisk opløsning
10 x 5 mm
- Mindste objekt, der kan erkendes (diameter)
10 mm
- Tilslutning
M12, 5-polet
- Kabellængde
200 mm
- Sendertype
LED infrarød
- Aksellængde
850 nm
- Rækkevidde (min.)
0.2 m
- Rækkevidde (maks.)
5 m
- Udgange
Digital
Analog
IO-Link
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- Udgangsstrøm
100 mA
- Godkendelser (sensorer)
CE
- Stråler
210
- Stråleafstand
5 mm
- Enkeltspejle
210
- Enkeltspejlsafstand
5 mm
- Beskyttelsesfelt-bredde (min. )
200 mm
- Beskyttelsesfelt-bredde (maks.)
5000 mm
- Beskyttelsesfelthøjde
1050 mm
- Højde spejl
1050 mm
- Højde aluprofil
1060.5 mm
- Totalhøjde
1060.5
- Indhold
1 stk
IP65/67
- L
35 mm
- Bredde
40 mm
- H
1060.5 mm
- Dim.
(L x B x H) 35 x 40 x 1060.5 mm
- Min. Temperatur
-30 °C
- Maks. temperatur
55 °C
Dokumenter og downloads
Datablad
Datablad 3760014 Datasensing Lysgitter DS4 Rækkevidde (max.) 5 m Beskyttelsesfelthøjde 1050 mm 24 V/DC Antal stråler: 210
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3760014 Datasensing Lysgitter DS4 Rækkevidde (max.) 5 m Beskyttelsesfelthøjde 1050 mm 24 V/DC Antal stråler: 210
Beskrivelse
Basisversion af mållysgitre til enkle industrielle anvendelser, der kombinerer pålidelig performance med nem konfiguration via IO-link eller ledning.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- Emitter (sender)
- Modtager (modtager)
