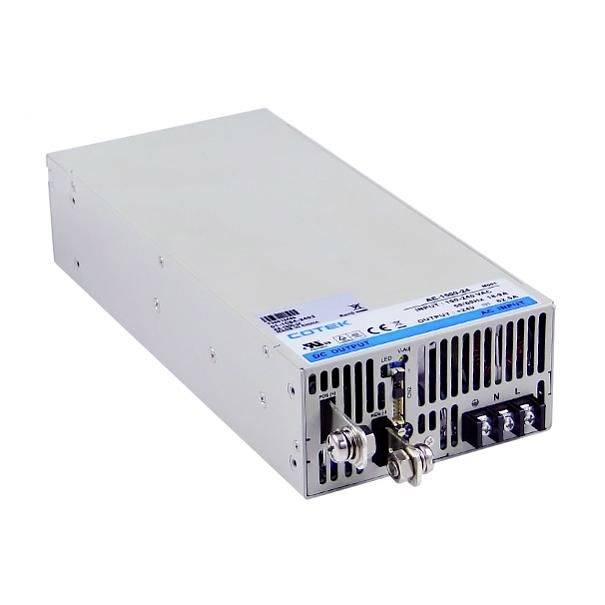

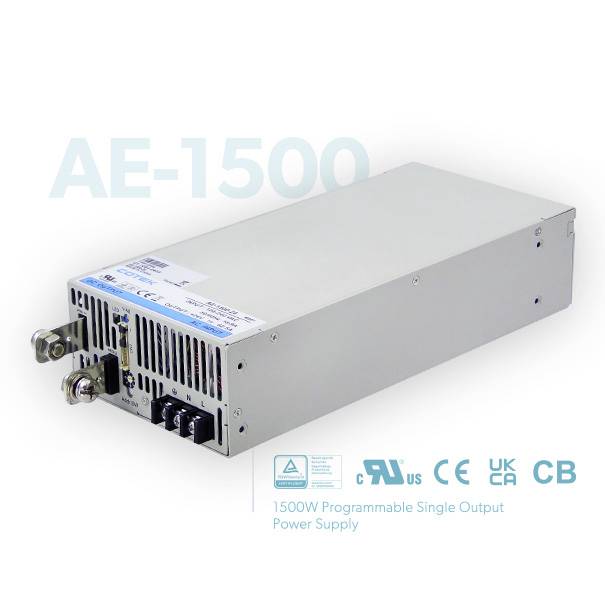

Cotek AE 1500-24 OringFET Switch-mode-strømforsyning 24 V/DC 62.5 A 1500 W
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
AC/DC-printstrømforsyninger
- Udgang 24 V/DC / 62.5 A
- Effekt 1500 W
- Skrueklemme
Tekniske specifikationer
- Produkttype
Switch-mode-strømforsyning
- Indgangsspænding (max.)
264 V/AC
370 V/DC
- Udgangsstrøm max.
62.5 A
- Udgangsstrøm (maks.) - afrundet
62.5 A
- Indgangsspænding (min.)
90 V/AC
127 V/DC
- Dim.
(L x B x H) 280 x 127 x 64 mm
- Udgangsspænding (maks.)
24 V/DC

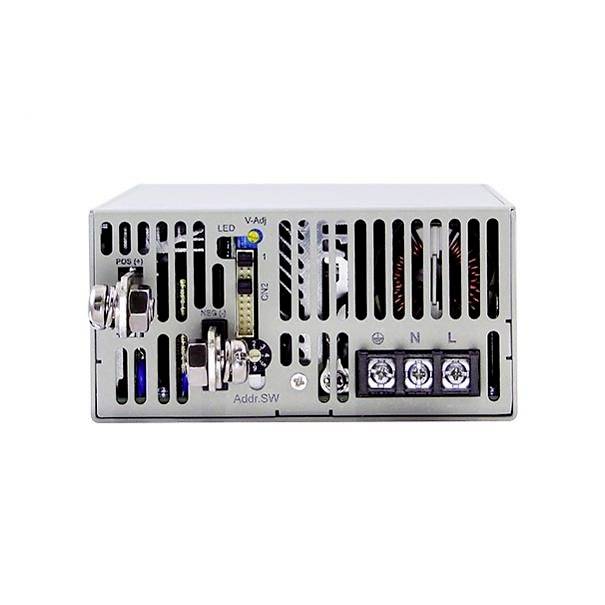

- Tilslutning
Skrueklemme
1500 W
- Byggeform
lukket
- Driftstemperatur (max.) (Derating)
60 °C
- Driftstemperatur (min.) (Derating)
-25 °C
- Vægt
2.6 kg
- Strømforsyning-specifikationer
Justerbar udgangsstrøm
Justerbar udgangsspænding
- Type
Switch-mode-strømforsyning
- Bredde
127 mm
- H
64 mm
- L
280 mm
- Type
AE 1500-24 OringFET
- MTBF
90.700 h
- Udgangsstrøm (min.)
0 A
- Udgangsspænding (min.)
12 V/DC
- PFC
Ja
- Maks. temperatur
85 °C
- Min. Temperatur
-40 °C
- UKCA
Ja
Compliance og certificeringer
Certified by EU Garan
Dokumenter og downloads
Datablad
Datablad 3192761 Cotek AE 1500-24 OringFET Switch-mode-strømforsyning 24 V/DC 62.5 A 1500 W
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3192761 Cotek AE 1500-24 OringFET Switch-mode-strømforsyning 24 V/DC 62.5 A 1500 W
Overensstemmelseserklæring
Overensstemmelseserklæring 3192761 Cotek AE 1500-24 OringFET Switch-mode-strømforsyning 24 V/DC 62.5 A 1500 W
Overensstemmelseserklæring 3192761 Cotek AE 1500-24 OringFET Switch-mode-strømforsyning 24 V/DC 62.5 A 1500 W
Betingelser for garanti
Betingelser for garanti 3192761 Cotek AE 1500-24 OringFET Switch-mode-strømforsyning 24 V/DC 62.5 A 1500 W
Beskrivelse
Fordelene ved AE-1500 serien er:

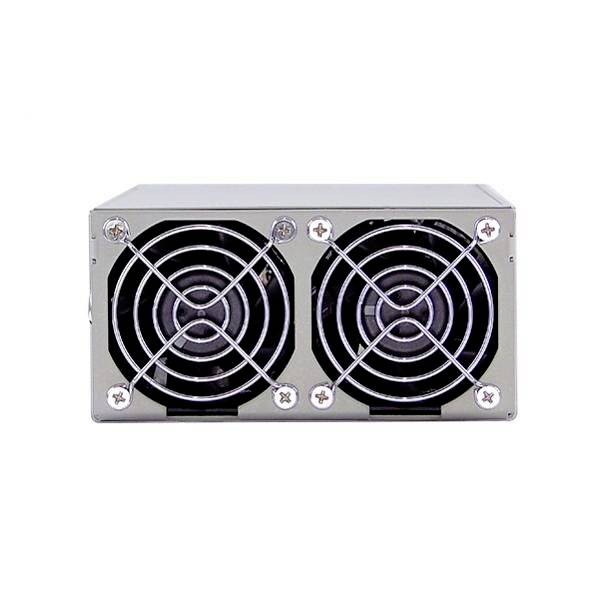

Ekstremt kompakt konstruktion med integrerede blæsere.
- Bredt indgangsspændingsområde 90-264 VAC, 127-370 VDC
- VARIANTER 12 V, 15 V, 24 V, 30 V, 36 V, 48 V og 60 V.
- Strømbegrænsning
- Udgangsspændingen kan indstilles i et område fra 0% - 105%.
- Udgangsstrømmen kan reguleres i et område fra 0% - 105%.
- Enkeltapparater via ekstra printkort CT-201 (RS232) eller CT-551 (RS485)
- Paralleldrift (styring af op til 8 enheder via ekstraprintplade CT-251 til Master, samt en CT-551 til enhver slave)
- Serietilstand op til maks. 500 VDC (styring af op til 8 enheder via ekstraprintplade CT-204)
- Apparatets indstillede og aktuelle værdier kan udlæses / overvåges: Spænding, strøm, temperatur
- Udlæsning af status-flag.
- Valgbar hjælpespænding: +5V/ 0,5 A eller +9V/ 0,3A
- OK signal
Remote on/off
- Remote SENSE
- Beskyttelse: Overspændingsbeskyttelse (OVP), overbelastningsbeskyttelse (OLP), overtemperaturbeskyttelse (OTP), ventilatorudfald
- Anvendelser som for eksempel: Ladeteknik, motorer, laserteknik, vandbehandling, industrielle varmeovne og så videre - overalt, hvor der kræves variable spændinger og strømme.
Nem regulering via potentiometer (ekstra printplade EasyAdjust3000) eller styrespænding
Kommunikation/styring via I2O2 (Communication Protocol efter anmodning)
RS232/RS485 (via ekstra printkort i CT-serien)
Conrad reservedelsnummer 1991949 Controller Board til AE/AEK CT-201 RS232 to 1SMPS unit
Conrad reservedelsnummer 1991943 Controller Board til AE/AEK CT-204 RS232 to 4SMPS unit
Conrad varenummer 1991953 controller board til AE/AEK CT-251 RS232 og RS485 to 1SMPS unit
Conrad reservedelsnummer 1991946 controller board til AE/AEK CT-551 RS485 x 2 til 1SMPS unit
Conrad reservedelsnummer 1991948 Controller Cotek-UI-Advanjustment Poti EasyAdjust3000 til AE/AEK (LV)
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Ekstremt kompakt konstruktion med integrerede blæsere.
- Bredt indgangsspændingsområde 90-264 VAC, 127-370 VDC
- VARIANTER 12 V, 15 V, 24 V, 30 V, 36 V, 48 V og 60 V.
- Strømbegrænsning
- Udgangsspændingen kan indstilles i et område fra 0% - 105%.
- Udgangsstrømmen kan reguleres i et område fra 0% - 105%.
- Enkeltapparater via ekstra printkort CT-201 (RS232) eller CT-551 (RS485)
- Paralleldrift (styring af op til 8 enheder via ekstraprintplade CT-251 til Master, samt en CT-551 til enhver slave)
- Serietilstand op til maks. 500 VDC (styring af op til 8 enheder via ekstraprintplade CT-204)
- Apparatets indstillede og aktuelle værdier kan udlæses / overvåges: Spænding, strøm, temperatur
- Udlæsning af status-flag.
- Valgbar hjælpespænding: +5V/ 0,5 A eller +9V/ 0,3A
- OK signal
Remote on/off
- Remote SENSE
- Beskyttelse: Overspændingsbeskyttelse (OVP), overbelastningsbeskyttelse (OLP), overtemperaturbeskyttelse (OTP), ventilatorudfald
- Anvendelser som for eksempel: Ladeteknik, motorer, laserteknik, vandbehandling, industrielle varmeovne og så videre - overalt, hvor der kræves variable spændinger og strømme.
Nem regulering via potentiometer (ekstra printplade EasyAdjust3000) eller styrespænding
Kommunikation/styring via I2O2 (Communication Protocol efter anmodning)
RS232/RS485 (via ekstra printkort i CT-serien)
Conrad reservedelsnummer 1991949 Controller Board til AE/AEK CT-201 RS232 to 1SMPS unit
Conrad reservedelsnummer 1991943 Controller Board til AE/AEK CT-204 RS232 to 4SMPS unit
Conrad varenummer 1991953 controller board til AE/AEK CT-251 RS232 og RS485 to 1SMPS unit
Conrad reservedelsnummer 1991946 controller board til AE/AEK CT-551 RS485 x 2 til 1SMPS unit
Conrad reservedelsnummer 1991948 Controller Cotek-UI-Advanjustment Poti EasyAdjust3000 til AE/AEK (LV)
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- Betjeningsvejledning
