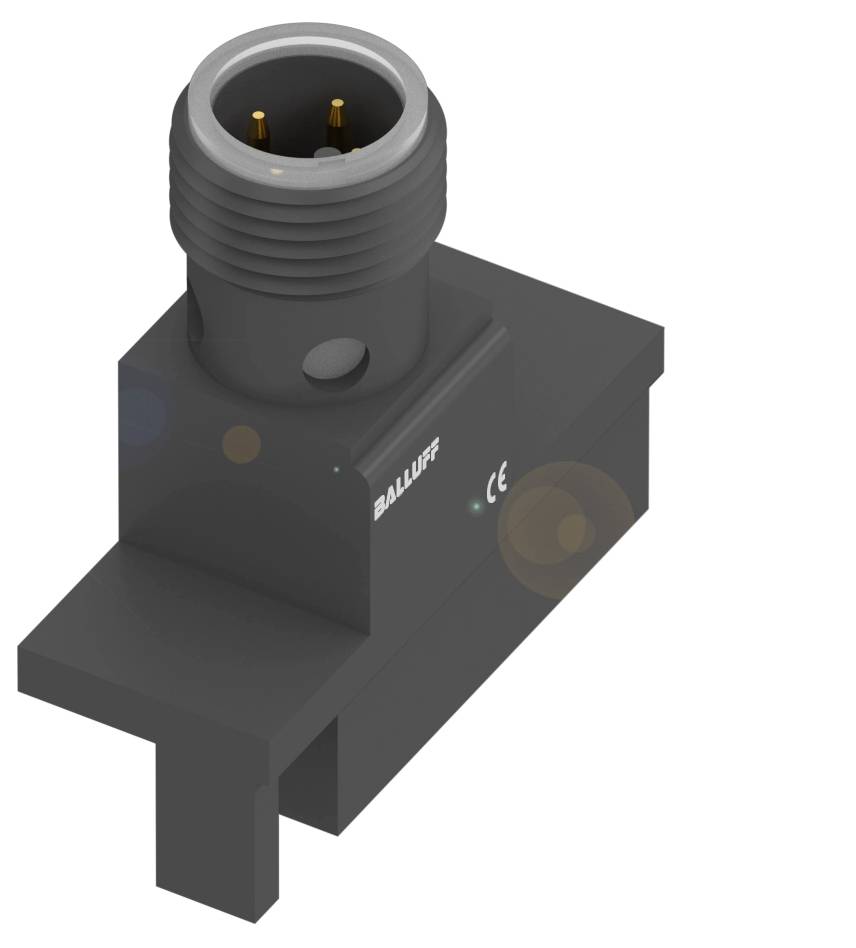

BALLUFF Magnetfeltsensor Magnetisk BMF008E BMF008E PNP (L x B x H) 33.50 x 33.50 x 12.80 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Magnetfeltsensor
Driftsspænding maks.
30.0 V
Kontakttype
1 x sluttekontakt
Udgange
PNP
Variant
Magnetisk
Datablad (PDF)
Højdepunkter og detaljer
Baluff BMF008E til forskellige not-former med vinklet stikforbindelse
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Mål 33.5 x 12.8 x 33.5 mm
- Funktionsprincip: Magnetfeltsensor
- Anvendelse: Større aktuatorer
- Notform: Variabel
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 33.5 x 12.8 x 33.5 mm
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Anvendelse: Større aktuatorer
- Fastgørelse: Holdevinkel BMF 305-HW*
- Driftsspænding Ub: 10...30 VDC
- Funktionsprincip: Magnetfeltsensor
- Kabinetmateriale: Aluminium
- Notform: Variabel
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 10000 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...85 °C.
- Yderligere egenskaber:
- Funktionsprincip: Magnetfeltsensor
- Mål 33.5 x 12.8 x 33.5 mm
- Fastgørelse: Holdevinkel BMF 305-HW*
- Funktionsvisning: Ja
- Udgangsmodstand Ra: open drain
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Belastningskapacitet maks. ved UE: 1 µF
- Tomgangsstrøm IO maks., uden dæmper: 10 mA
- Reststrøm lr max.: 80 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 10000 Hz
- Spændingstilfælde statisk maks.: 3.1 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- MTTF (40 °C): 330 a
- Aktiv flade, materiale: PU
- Koblingsudgang: PNP sluttekontakt (NO)
- Kabinetmateriale: Aluminium
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...85 °C.
- Tilsmudsningsgrad: 3
- Slukkeforkobling toff maks.: 0.05 ms
- Tændoptræk lyd maks.: 0.05 ms
- Medfølger ikke: Holdevinkel for eksempel BMF 305-HW-25
- Målafbryderfeltstyrke HN: 1.2 kA/m
- Sikret kontaktfeltstyrke ha: 2 kA/m
- Hysterese H maks. (% af HN): 45 %
- ESD: 4A(8kV)|2A (4 kV)
- Udstedelse: Gruppe 1, klasse A.
- Anvendelse: Større aktuatorer
- Temperaturdrift maks. (% af HN): 0.3 %
- Produkttype
Magnetfeltsensor
- Type
BMF008E
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Kontakttype
1 x sluttekontakt
- Udgange
PNP
- Kabinetmateriale
Aluminium
- Variant
Magnetisk
- Tilslutning
M12, 4-polet
- Min. Temperatur
-25 °C
- Maks. temperatur
85 °C
IP67
- L
33.50 mm
- Bredde
33.50 mm
- H
12.80 mm
- Dim.
(L x B x H) 33.50 x 33.50 x 12.80 mm
- Indhold
1 stk
- Nominel spænding
30.0 V
- Driftsspænding
24 V/DC
- Kontaktfrekvens
10000 Hz
- Driftsstrøm
24 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3420291 BALLUFF Magnetfeltsensor Magnetisk BMF008E BMF008E PNP (L x B x H) 33.50 x 33.50 x 12.80 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3420291 BALLUFF Magnetfeltsensor Magnetisk BMF008E BMF008E PNP (L x B x H) 33.50 x 33.50 x 12.80 mm
Beskrivelse
Mål=33.5 x 12.8 x 33.5 mm, tilslutning=M12x1-stik, 4-polet, A-koderet, program=større aktuatorer, fastgørelse=holdevinkel BMF 305-HW*, husmateriale=aluminium, koblingsudgang=PNP sluttekontakt (NO), koblingsfrekvens=10000 Hz, driftsspænding Ub=10...30 VDC, omgivelsestemperatur=-25...85 °C, beskyttelsesklasse=IP67, godkendelse/overensstemmelse=CEcULusWee
