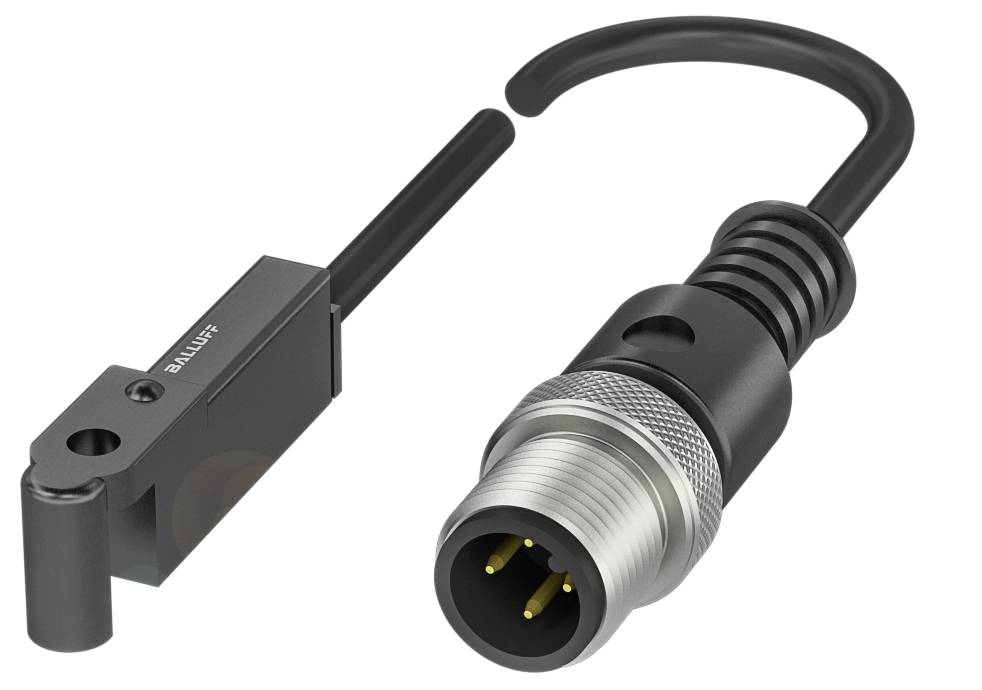

Lignende billede
BALLUFF Magnetfeltsensor Magnetisk BMF0058 BMF0058 PNP (L x B x H) 10.50 x 33.50 x 5.00 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Magnetfeltsensor
Driftsspænding maks.
30.0 V
Kontakttype
1 x sluttekontakt
Udgange
PNP
Variant
Magnetisk
Datablad (PDF)
Højdepunkter og detaljer
Baluff BMF0058 cylinderkontakt til forskellige notformer
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Mål 33.5 x 5 x 10.5 mm
- Kabel: REN, 0.2 m.
- Funktionsprincip: Magnetfeltsensor
- Notform: Variabel
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 33.5 x 5 x 10.5 mm
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Anvendelse: Større aktuatorer
- Fastgørelse: Holdevinkel BMF 305-HW*
- Driftsspænding Ub: 10...30 VDC
- Funktionsprincip: Magnetfeltsensor
- Kabinetmateriale: LCP
- Kabel: REN, 0.2 m.
- Notform: Variabel
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 10000 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...85 °C.
- Yderligere egenskaber:
- Funktionsprincip: Magnetfeltsensor
- Funktionsvisning: Ja
- Udgangsmodstand Ra: open drain
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Belastningskapacitet maks. ved UE: 1 µF
- Tomgangsstrøm IO maks., uden dæmper: 10 mA
- Reststrøm lr max.: 80 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 10000 Hz
- Spændingstilfælde statisk maks.: 3.1 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- MTTF (40 °C): 330 a
- Aktiv flade, materiale: PU
- Kabeldiameter D: 2.90 mm
- Kabellængde L 0.20 m.
- Kabinetmateriale: LCP
- Kappemateriale: RENT
- Kabelkappemateriale: REN
- Slukkeforkobling toff maks.: 0.05 ms
- Tændoptræk lyd maks.: 0.05 ms
- Medfølger ikke: Holdevinkel for eksempel BMF 305-HW-17
- Målafbryderfeltstyrke HN: 1.2 kA/m
- Sikret kontaktfeltstyrke ha: 2 kA/m
- Hysterese H maks. (% af HN): 45 %
- Anvendelse: Større aktuatorer
- Temperaturdrift maks. (% af HN): 0.3 %
- Produkttype
Magnetfeltsensor
- Type
BMF0058
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Kontakttype
1 x sluttekontakt
- Udgange
PNP
- Kabinetmateriale
LCP
- Variant
Magnetisk
- Tilslutning
M12, 4-polet
- Kabellængde
0.20 m
- Min. Temperatur
-25 °C
- Maks. temperatur
85 °C
IP67
- L
10.50 mm
- Bredde
33.50 mm
- H
5.00 mm
- Dim.
(L x B x H) 10.50 x 33.50 x 5.00 mm
- Indhold
1 stk
- Nominel spænding
30.0 V
- Kappemateriale
PUR
- Driftsspænding
24 V/DC
- Kontaktfrekvens
10000 Hz
- Driftsstrøm
24 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3420325 BALLUFF Magnetfeltsensor Magnetisk BMF0058 BMF0058 PNP (L x B x H) 10.50 x 33.50 x 5.00 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3420325 BALLUFF Magnetfeltsensor Magnetisk BMF0058 BMF0058 PNP (L x B x H) 10.50 x 33.50 x 5.00 mm
Beskrivelse
Vores magnetfeltsensorer med fleksibelt fastgørelsessystem egner sig til alle notformer som for eksempel T-, C-, rund- eller trapeznot. Kan du nemt tilpasse næsten alle cylindertyper med specielle holdevinkler. Derved har du altid et pålideligt værktøj til rådighed ved positionsregistrering på gribere og pneumatikcylindre. Og du er meget fleksibel. Derudover justeres koblingspunktet kun en gang og forbliver ved sensorskiftet. På denne måde kan du forbedre dit anlægs funktionssikkerhed. Og sensorudskiftning bliver også nemmere og mere sikker på svært tilgængelige steder. Velkommen bieffekt: Takket være vores universelt anvendelige sensortyper sparer du plads på lageret og kan sænke omkostningerne. Mål = 33.5 x 5 x 10.5 mm, funktionsprincip = magnetfelt-sensor, tilslutning = M12x1-stik, 4-polet, A-kodet, kabel = PUR, 0.2 m, anvendelse = større aktuatorer, fastgørelse = holdevinkel BMF 305-HW*, husmateriale = LCP, koblingsudgang = PNP sluttekontakt (NO), koblingsfrekvens = 10000 Hz, driftsspænding Ub = 10...30 VDC, omgivelsestemperatur = -25...85 °C, beskyttelsesklasse = IP67, godkendelse/CE, UKCA, cULus, WEE
