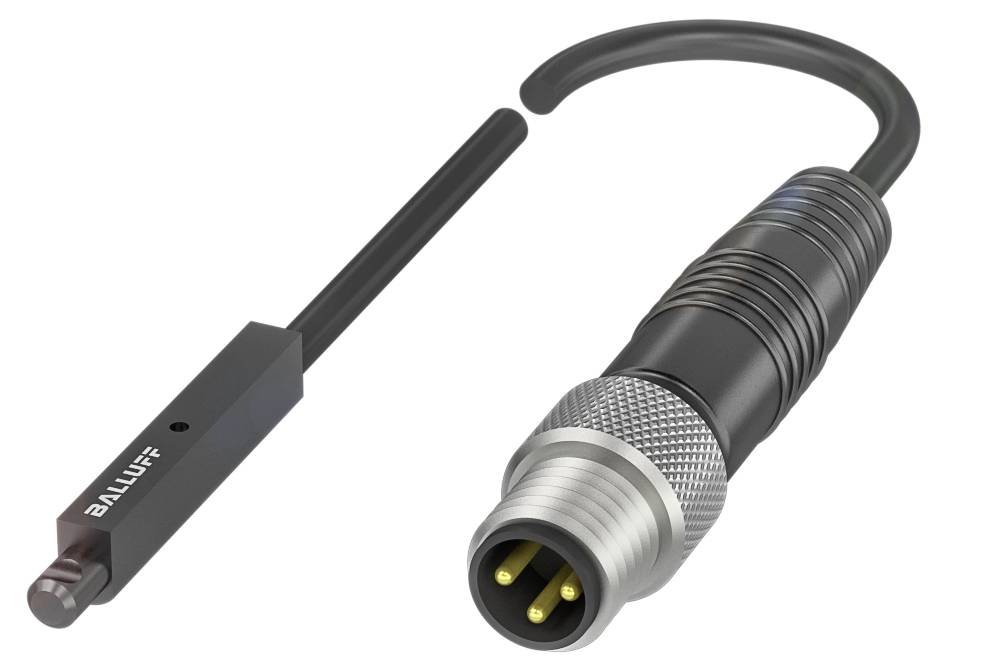

Lignende billede
BALLUFF Magnetfeltsensor Magnetisk BMF0043 BMF0043 PNP (L x B x H) 4.50 x 25.50 x 3.00 mm Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Magnetfeltsensor
Driftsspænding maks.
30.0 V
Kontakttype
1 x sluttekontakt
Udgange
PNP
Datablad (PDF)
Højdepunkter og detaljer
Baluff BMF0043 til forskellige nutformer med positionsbevarende holdevinkler
- Tilslutning: M8x1-stik, 3-polet
- Mål 25.5 x 3 x 4.5 mm
- Kabel: REN, 0.3 m.
- Funktionsprincip: Magnetfeltsensor
- Notform: Variabel
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 25.5 x 3 x 4.5 mm
- Tilslutning: M8x1-stik, 3-polet
- Anvendelse: Miniaturiserede aktuatorer
- Fastgørelse: Holdevinkel BMF 303-HW*
- Driftsspænding Ub: 10...30 VDC
- Funktionsprincip: Magnetfeltsensor
- Kabinetmateriale: LCP
- Kabel: REN, 0.3 m.
- Notform: Variabel
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 30000 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...85 °C.
- Yderligere egenskaber:
- Funktionsprincip: Magnetfeltsensor
- Mål 25.5 x 3 x 4.5 mm
- Fastgørelse: Holdevinkel BMF 303-HW*
- Funktionsvisning: Ja
- Udgangsmodstand Ra: open drain
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 100 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Belastningskapacitet maks. ved UE: 1 µF
- Tomgangsstrøm IO maks., uden dæmper: 3.5 mA
- Reststrøm lr max.: 10 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 30000 Hz
- Spændingstilfælde statisk maks.: 1 V.
- Tilslutning: M8x1-stik, 3-polet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- MTTF (40 °C): 744 a
- Aktivt areal, materiale: LCP
- Kabeldiameter D: 2.80 mm
- Kabellængde L 0.30 m.
- Kabinetmateriale: LCP
- Kabelkappemateriale: REN
- Slukkeforkobling toff maks.: 0.02 ms
- Tændoptræk lyd maks.: 0.02 ms
- Medfølger ikke: Holdevinkel for eksempel BMF 303-HW-28
- Målafbryderfeltstyrke HN: 1.2 kA/m
- Sikret kontaktfeltstyrke ha: 2 kA/m
- Hysterese H maks. (% af HN): 45 %
- Mekaniske kappemateriale: REN
- Anvendelse: Miniaturiserede aktuatorer
- Emballage-type
Piece
- Produkttype
Magnetfeltsensor
- Type
BMF0043
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Kontakttype
1 x sluttekontakt
- Udgange
PNP
- Kabinetmateriale
LCP
- Variant
Magnetisk
- Tilslutning
M8, 3-polet
- Kabellængde
0.30 m
- Min. Temperatur
-25 °C
- Maks. temperatur
85 °C
IP67
- L
4.50 mm
- Bredde
25.50 mm
- H
3.00 mm
- Dim.
(L x B x H) 4.50 x 25.50 x 3.00 mm
- Indhold
1 stk
- Nominel spænding
30.0 V
- Kappemateriale
PUR
- Driftsspænding
24 V/DC
- Kontaktfrekvens
30000 Hz
- Driftsstrøm
24 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3420345 BALLUFF Magnetfeltsensor Magnetisk BMF0043 BMF0043 PNP (L x B x H) 4.50 x 25.50 x 3.00 mm Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3420345 BALLUFF Magnetfeltsensor Magnetisk BMF0043 BMF0043 PNP (L x B x H) 4.50 x 25.50 x 3.00 mm Piece
Beskrivelse
Vores magnetfeltsensorer med fleksibelt fastgørelsessystem egner sig til alle notformer som for eksempel T-, C-, rund- eller trapeznot. Kan du nemt tilpasse næsten alle cylindertyper med specielle holdevinkler. Derved har du altid et pålideligt værktøj til rådighed ved positionsregistrering på gribere og pneumatikcylindre. Og du er meget fleksibel. Derudover justeres koblingspunktet kun en gang og forbliver ved sensorskiftet. På denne måde kan du forbedre dit anlægs funktionssikkerhed. Og sensorudskiftning bliver også nemmere og mere sikker på svært tilgængelige steder. Velkommen bieffekt: Takket være vores universelt anvendelige sensortyper sparer du plads på lageret og kan sænke omkostningerne. Mål = 25.5 x 3 x 4.5 mm, funktionsprincip = magnetfelt-sensor, tilslutning = M8x1-stik, 3-polet, kabel = PUR, 0.3 m, anvendelse = miniaturiserede aktuatorer, fastgørelse = holdevinkel BMF 303-HW*, husmateriale = LCP, koblingsudgang = PNP sluttekontakt (NO), koblingsfrekvens = 30000 Hz, driftsspænding Ub = 10...30 VDC, omgivelsestemperatur = -25...85 °C, beskyttelsesklasse = LCP, godkendelse/overensstemmelse = cULus, CE, UKCA, IP67 WEE
