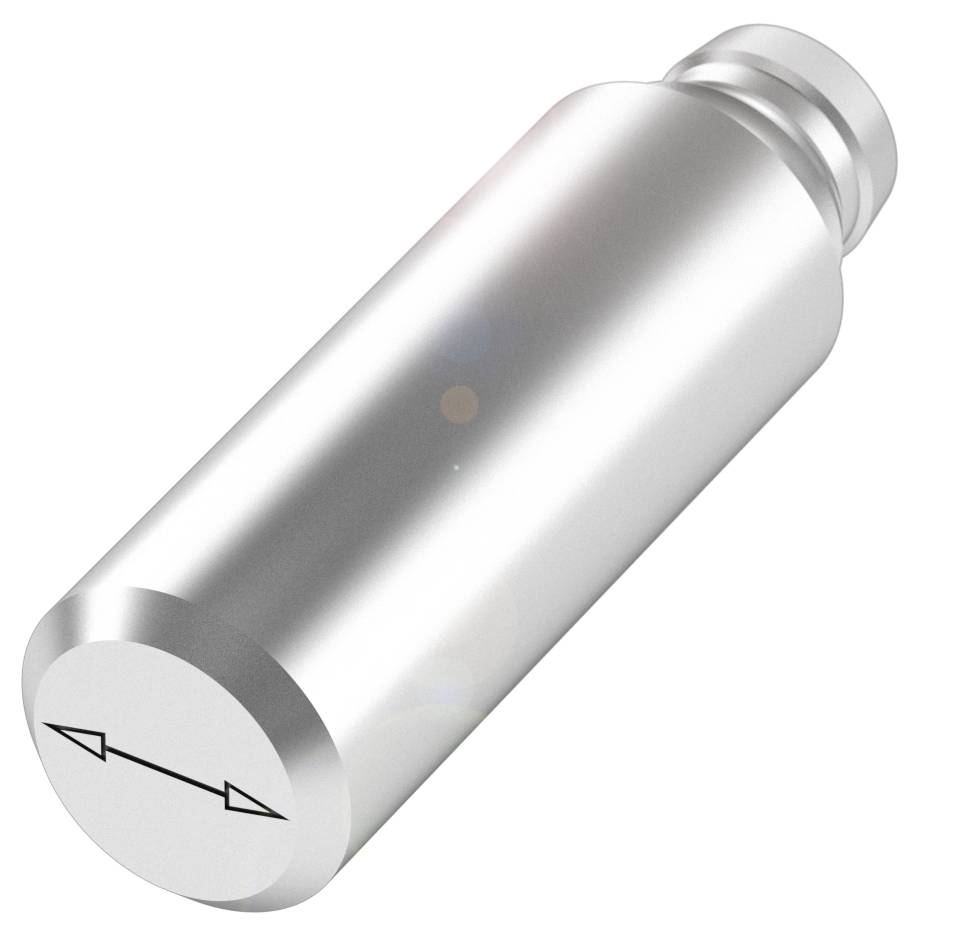

BALLUFF Magnetfeltsensor Magnetisk BMF001Z BMF001Z Flugter med PNP (Ø x H) 10 mm x 32 m
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Magnetfeltsensor
Driftsspænding maks.
30.0 V
Kontakttype
1 PNP
Udgange
PNP
Variant
Magnetisk
Datablad (PDF)
Højdepunkter og detaljer
Baluff BMF001Z til ekstreme temperaturer og anvendelser inden for hygiejne-området
- Mål: Dia. 10 x 32 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Funktionsprincip: Magnetfeltsensor
- Kabinetmateriale: Rustfrit stål (1.4571)
- Særlige kendetegn: Washdown
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 10 x 32 mm
- Særlige kendetegn: Washdown
- Driftsspænding Ub: 10...30 VDC
- Funktionsprincip: Magnetfeltsensor
- Kabinetmateriale: Rustfrit stål (1.4571)
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 10000 Hz
- Beskyttelsesklasse: IP69K
- Omgivelsestemperatur -40...85 °C.
- Yderligere egenskaber:
- Funktionsprincip: Magnetfeltsensor
- Mål: Dia. 10 x 32 mm
- Udgangsmodstand Ra: open drain
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Belastningskapacitet maks. ved UE: 1 µF
- Tomgangsstrøm IO maks., uden dæmper: 10 mA
- Reststrøm lr max.: 80 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 10000 Hz
- Spændingstilfælde statisk maks.: 3.1 V.
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- MTTF (40 °C): 330 a
- Aktiv flade, materiale: Rustfrit stål (1.4571)
- Størrelse: D10.0
- Koblingsudgang: PNP sluttekontakt (NO)
- Kabinetmateriale: Rustfrit stål (1.4571)
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Beskyttelsesklasse: IP69K
- Omgivelsestemperatur -40...85 °C.
- Tilsmudsningsgrad: 3
- Slukkeforkobling toff maks.: 0.05 ms
- Tændoptræk lyd maks.: 0.05 ms
- Målafbryderfeltstyrke HN: 1.2 kA/m
- Sikret kontaktfeltstyrke ha: 2 kA/m
- Hysterese H maks. (% af HN): 45 %
- ESD 4A(8kV)
- Udstedelse: Gruppe 1, klasse A.
- Temperaturdrift maks. (% af HN): 0.3 %
- Tilslutning 1: M8x1-stik, 3-polet
- Tilslutning 2: 3-polet
- Funktionsindikering elektriske egenskaber: nej
- Produkttype
Magnetfeltsensor
- Type
BMF001Z
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Kontakttype
1 PNP
- Udgange
PNP
- Kabinetmateriale
Rustfrit stål
- Variant
Magnetisk
- Materiale-egenskaber
rustfri
- Indbygningstype
Flugter med
- Tilslutning
Stik
- Min. Temperatur
-40 °C
- Maks. temperatur
85 °C
IP69K
- L
32.00 mm
- Bredde
32 mm
- H
32 m
- (Ø)
10 mm
- Dim.
(Ø x H) 10 mm x 32 m
- Indhold
1 stk
- Nominel spænding
30.0 V
- Driftsspænding
24 V/DC
- Kontaktfrekvens
10000 Hz
- Driftsstrøm
24 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3420103 BALLUFF Magnetfeltsensor Magnetisk BMF001Z BMF001Z Flugter med PNP (Ø x H) 10 mm x 32 m
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3420103 BALLUFF Magnetfeltsensor Magnetisk BMF001Z BMF001Z Flugter med PNP (Ø x H) 10 mm x 32 m
Beskrivelse
Cylindriske magnetfeltsensorer giver en sikker og slitagefri positionsregistrering. Disse er ufølsomme over for vibrationer og skifter takket være metal- og aluminiumvægge, uden at reducere koblingsafstanden. Samtidig giver de mulighed for en væsentligt større koblingsafstand end induktive sensorer i samme størrelse. Og kan indbygges i niveau i stål. Mål=dia. 10 x 32 mm, husmateriale=rustfrit stål (1.4571), koblingsudgang=PNP sluttekontakt (NO), koblingsfrekvens=10000 Hz, driftsspænding Ub=10...30 VDC, omgivelsestemperatur=-40...85 °C, beskyttelsesklasse=IP69K, godkendelse/overensstemmelse=CEcULusEcolabWee
