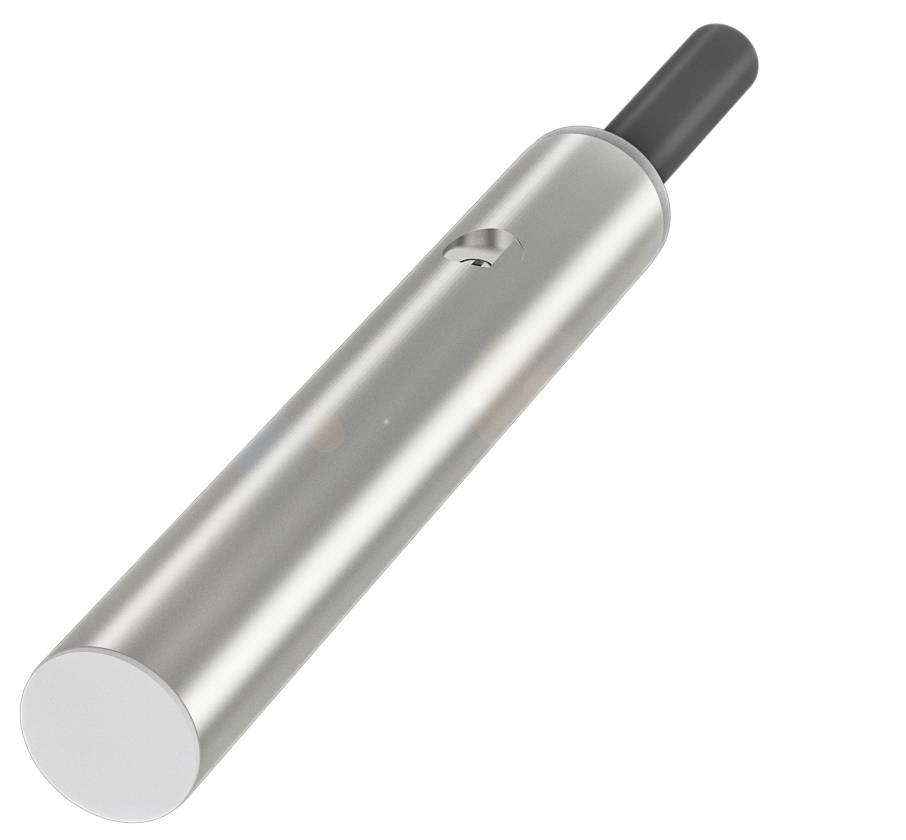

BALLUFF Kapacitiv sensor Kapacitiv BCS001L BCS001L 6.5 mm Flugter med PNP (Ø x H) 6.5 mm x 40.00 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Kapacitiv sensor
Driftsspænding maks.
30.0 V
Udgange
PNP
Variant
Kapacitiv
Tilslutning
Kabel
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Tilslutning: Kabel, 2.00 m, PUR
- Mål: Dia. 6.5 x 42 mm
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Serie G06
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 6.5 x 42 mm
- Aktiv flade, materiale: PTFE
- Tilslutning: Kabel, 2.00 m, PUR
- Serie G06
- Driftsspænding Ub: 11...30 VDC
- Indbygning: Kan indbygges i niveau
- Kabinetmateriale: Rustfrit stål (1.4301)
- Rækkevidde 0.1...1.5 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 100 Hz
- Beskyttelsesklasse: IP65
- Følsomhed: Koblingsafstand kan justeres
- Omgivelsestemperatur -10...70 °C.
- Yderligere egenskaber:
- Leveres: Skruetrækker|Quick Guide
- Mål: Dia. 6.5 x 42 mm
- Funktionsvisning: Ja
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 50 mA
- Mærkeisolationsspænding UI: 75 V DC
- Driftsspænding Ub: 11...30 VDC
- Anvendelseskategori: DC-13
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 100 Hz
- Spændingstilfælde statisk maks.: 2 V.
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 1.5 mm
- Temperaturdrift maks. (% af Sr): 15 %
- MTTF (40 °C): 444 a
- Aktiv flade, materiale: PTFE
- Størrelse D6.5
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Kabellængde L: 2 m.
- Kabinetmateriale: Rustfrit stål (1.4301)
- Kappemateriale: RENT
- Antal ledere: 3
- Ledertværsnit: 0.14 mm²
- Serie G06
- Tomgangsstrøm IO maks. ved UE: 10 mA
- Følsomhed: Koblingsafstand kan justeres
- Måleområde 0.1...1.5 mm
- Lågmateriale: POM
- Gentagelsesnøjagtighed maks. (% af Sr) funktionel sikkerhed: 2.0 %
- Produkttype
Kapacitiv sensor
- Type
BCS001L
- Min. driftsspænding
11.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
11.0 - 30.0 V
- Udgange
PNP
- Kabinetmateriale
Rustfrit stål
- Variant
Kapacitiv
- Indbygningstype
Flugter med
- Størrelse
6.5 mm
- Tilslutning
Kabel
- Kabellængde
2.00 m
- Min. Temperatur
-10 °C
- Maks. temperatur
70 °C
IP65
- L
42.00 mm
- Bredde
40.00 mm
- H
40.00 mm
- (Ø)
6.5 mm
- Dim.
(Ø x H) 6.5 mm x 40.00 mm
- Indhold
1 stk
- Nominel spænding
30.0 V
- Kappemateriale
PUR
- Driftsspænding
24 V/DC
- Kontaktfrekvens
100 Hz
- Driftsstrøm
50 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417455 BALLUFF Kapacitiv sensor Kapacitiv BCS001L BCS001L 6.5 mm Flugter med PNP (Ø x H) 6.5 mm x 40.00 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417455 BALLUFF Kapacitiv sensor Kapacitiv BCS001L BCS001L 6.5 mm Flugter med PNP (Ø x H) 6.5 mm x 40.00 mm
Beskrivelse
Kapacitive sensorer til objektregistrering har et lineær elektrisk felt. De registrerer både faste legemer, f.eks. wafere, printplader, kartonemballage, papirstabler, flasker blokke og plader af plast samt væsker, der anvendes ved beholderens væg eller rør af glas og plast (tykkelse maks. 4 mm). Mål=dia. 6.5 x 42 mm, serie=G06, indbygning=i niveau, tilslutning=kabel, 2.00 m, PUR, koblingsudgang=PNP sluttekontakt (NO), koblingsfrekvens=100 Hz, rækkevidde=0.1...1.5 mm, følsomhed = koblingsafstand kan justeres, Kabinetmateriale=rustfrit stål (1.4301), aktiv flade, materiale=PTFE, omgivelsestemperatur=-10...70 °C, driftsspænding Ub=11...30 VDC, godkendelse/overensstemmelse=CEcULusWee, beskyttelsesklasse=IP65
