BALLUFF Induktiv sensor Induktiv BES05U9 BES05U9 M8 næsten plant PNP (Ø x H) 8 mm x 60 m Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Induktiv sensor
Driftsspænding maks.
30 V
Kontakttype
1 x sluttekontakt
Koblingsafstand (max.)
2.9 mm
Datablad (PDF)
Højdepunkter og detaljer

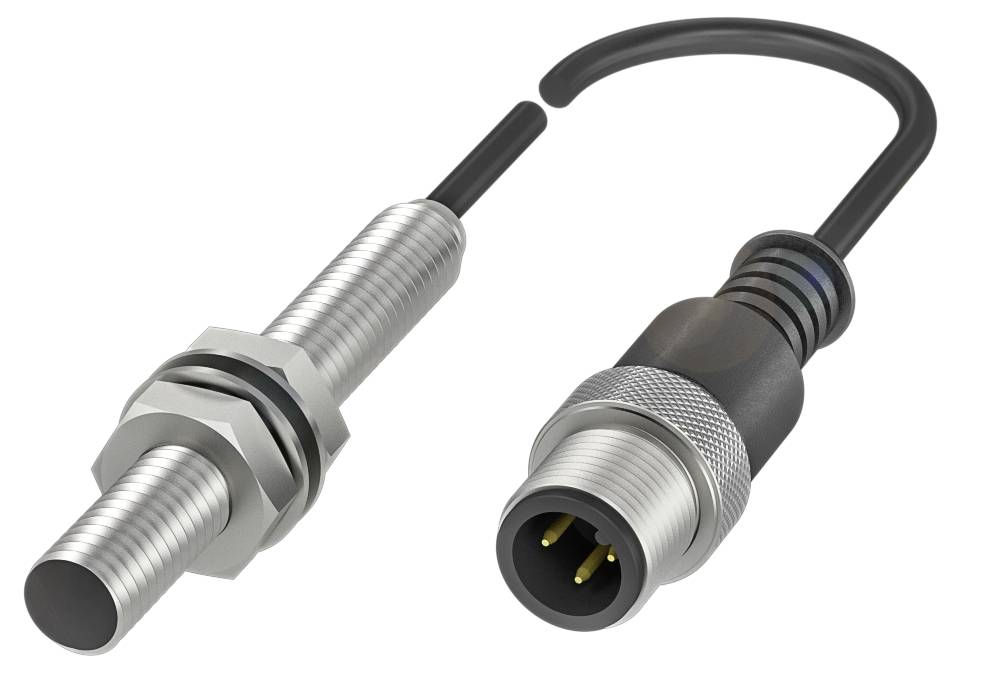

Balluff BES05U9 cylindrisk udførelse
- Mål: Dia. 8 x 60 mm
- Konstruktion M8x1
- Indbygning: Næsten plant
- Rækkevidde: Ca. 4 mm
- Koblingsudgang: PNP sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 8 x 60 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Kabel med stik, M12x1-stik, 3-polet, 0.3 m, PUR
- Konstruktion M8x1
- Driftsspænding Ub: 10...30 VDC
- Indbygning: Næsten plant
- Kabinetmateriale: Messing, nikkelfri belagt
- Rækkevidde: Ca. 4 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 1200 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Mål: Dia. 8 x 60 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 100.0 kOhm
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 40 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Belastningskapacitet maks. ved UE: 1 µF
- Tomgangsstrøm IO maks., dæmpet: 11 mA
- Tomgangsstrøm IO maks., uden dæmper: 7 mA
- Reststrøm lr max.: 10 µA
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 1200 Hz
- Spændingstilfælde statisk maks.: 1.5 V.
- Tilslutning: M12x1-stik, 3-polet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 2.9 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 4 mm
- Realkoblingsafstand Sr: 4 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 15 %
- MTTF (40 °C): 584 a
- Aktiv flade, materiale: PBT
- Tilspændingsmoment 3 Nm
- Størrelse M8x1
- Fastgørelseslængde 58 mm
- Indbygning: Næsten plant
- Koblingsudgang: PNP sluttekontakt (NO)
- Tilslutningsart: Kabel med stikforbindelse, 0.3 m,|PUR
- Kabeldiameter D: 3 mm
- Kabellængde L 0.3 m.
- Koblingsmærkninger: "Bilag", "bilag III", "bilag III", "bilag
- Kabinetmateriale: Messing, nikkelfri belagt
- Kappemateriale: RENT
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Tilsmudsningsgrad: 3
- Emballage-type
Piece
- Produkttype
Induktiv sensor
- Type
BES05U9
- Min. driftsspænding
10 V
- Driftsspænding maks.
30 V
- Driftsspænding
10 - 30 V
- Kontakttype
1 x sluttekontakt
- Koblingsafstand (max.)
2.9 mm
- Udgange
PNP
- Kabinetmateriale
Messing
- Variant
Induktiv
- Indbygningstype
næsten plant
- Størrelse
M8
- Tilslutning
M8
- Kabellængde
0.3 m
- Specifikationer
Tilslutning via 3 stikforbindelser M12
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
IP67
- L
60.00 mm
- H
60 m
- (Ø)
8 mm
- Dim.
(Ø x H) 8 mm x 60 m
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
1200 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416057 BALLUFF Induktiv sensor Induktiv BES05U9 BES05U9 M8 næsten plant PNP (Ø x H) 8 mm x 60 m Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416057 BALLUFF Induktiv sensor Induktiv BES05U9 BES05U9 M8 næsten plant PNP (Ø x H) 8 mm x 60 m Piece
Beskrivelse
Vores induktive standardsensorer BES til registrering af elektrisk ledende metalliske objekter er robuste og pålidelige. Med et bredt udvalg af mere end 500 varianter tilbyder vi den passende induktive sensor til alle formål. Den anvendte teknik i verden har et optimalt pris-/ydelsesforhold og kan også leveres på kort tid ved høje styktal. Mål = dia. 8 x 60 mm, konstruktion = M8x1, montering = næsten plant, rækkevidde = 4 mm, koblingsudgang = PNP sluttekontakt (NO), koblingsfrekvens = 1200 Hz, kabinetmateriale = messing, nikkelfri belagt, aktiv flade, materiale = PBT, tilslutning = kabel med stik, M12x1-stik, 3-polet, 0.3 m, PUR, driftsspænding Ub = 10...30 VDC, omgivelsestemperatur = -25...70 °C, beskyttelsesklasse = IP67, godkendelse/overensstemmelse = CE CE, UKCA, cULus, WEE
