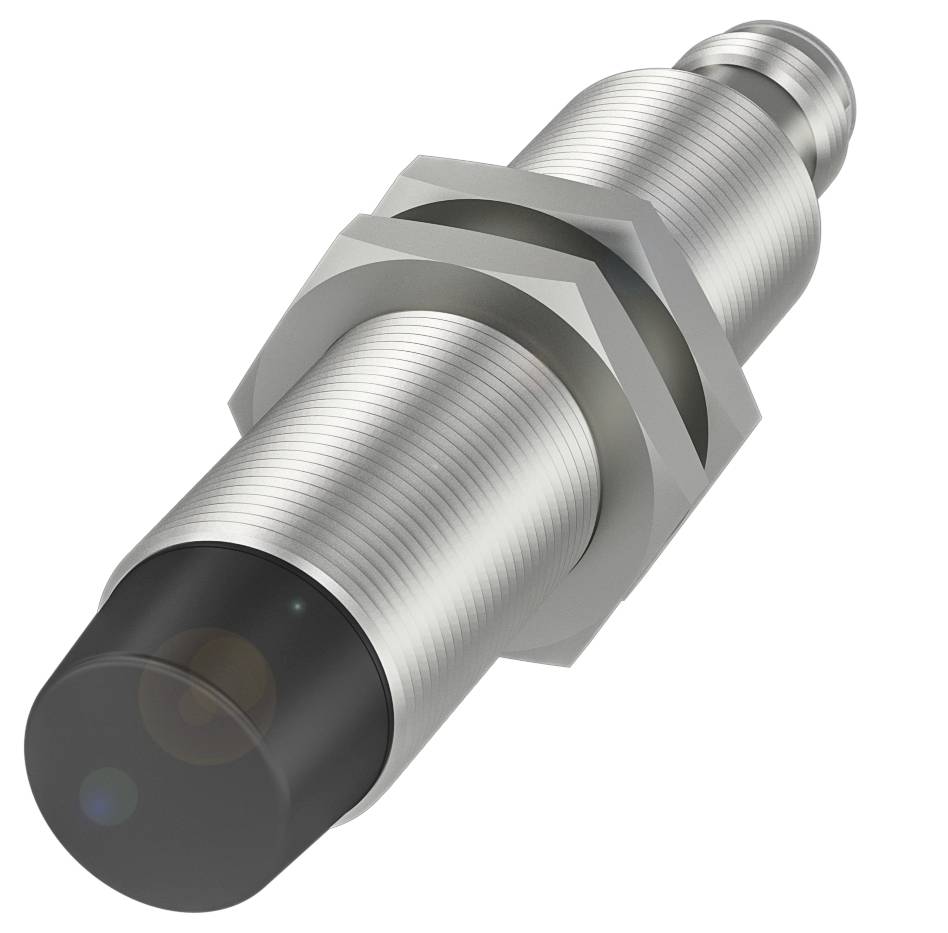

BALLUFF Induktiv sensor Induktiv BES04RM BES04RM M18 x 1 Ikke i plan PNP (Ø x H) 18 mm x 86 m Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Induktiv sensor
Driftsspænding maks.
55.0 V
Kontakttype
Antivalent
Koblingsafstand (max.)
12.8 mm
Datablad (PDF)
Højdepunkter og detaljer
Baluff BES04RM induktiv nærhedssensor
- Mål: Dia. 18 x 86 mm
- Konstruktion M18x1
- Montering: Ikke i niveau
- Rækkevidde: 16 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 18 x 86 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Stik, M12x1-stik, 4-polet
- Konstruktion M18x1
- Driftsspænding Ub: 10...55 VDC
- Montering: Ikke i niveau
- Kabinetmateriale: Messing, nikkelfri belagt
- Rækkevidde: 16 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Skiftefrekvens 430 Hz
- Beskyttelsesklasse: IP68
- Omgivelsestemperatur -40...85 °C.
- Yderligere egenskaber:
- Mål: Dia. 18 x 86 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 33.0 kOhm + 2D
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 250 V AC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 35 ms
- Driftsspænding Ub: 10...55 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 0.5 µF
- Tomgangsstrøm IO maks., dæmpet: 13 mA
- Tomgangsstrøm IO maks., uden dæmper: 7 mA
- Reststrøm lr max.: 10 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 430 Hz
- Beskyttelsesklasse: II
- Spændingstilfælde statisk maks.: 2.5 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 12.8 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 16.0 mm
- Realkoblingsafstand Sr: 16 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 15 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 271 a
- Aktiv flade, materiale: PBT
- Kabinettets materiale mekaniske egenskaber: Messing, nikkelfri belagt
- Tilspændingsmoment 25 Nm
- Størrelse M18x1
- Fastgørelseslængde 60.5 mm
- Montering: Ikke i niveau
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Kontaktstandsmærket: »Re …«
- Emballage-type
Piece
- Produkttype
Induktiv sensor
- Type
BES04RM
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
55.0 V
- Driftsspænding
10.0 - 55.0 V
- Kontakttype
Antivalent
- Koblingsafstand (max.)
12.8 mm
- Udgange
PNP
- Kabinetmateriale
Messing
- Variant
Induktiv
- Indbygningstype
Ikke i plan
- Størrelse
M18 x 1
- Tilslutning
M18
- Min. Temperatur
-40 °C
- Maks. temperatur
85 °C
IP68
- L
86.0 mm
- H
86 m
- (Ø)
18 mm
- Dim.
(Ø x H) 18 mm x 86 m
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
430 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416614 BALLUFF Induktiv sensor Induktiv BES04RM BES04RM M18 x 1 Ikke i plan PNP (Ø x H) 18 mm x 86 m Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416614 BALLUFF Induktiv sensor Induktiv BES04RM BES04RM M18 x 1 Ikke i plan PNP (Ø x H) 18 mm x 86 m Piece
Beskrivelse
Vores induktive sensorer i standard-udførelse er ideal for objektregistrering i metal. De er sikret mod kortslutning og arbejder berøringsfrit, det vil sige, at de er slidfri og meget modstandsdygtige over for snavs. Følerne får du i udformninger fra dia. 3 mm til 80 × 80 mm tværledermål. De robuste og pålidelige induktive Global-sensorer giver dig særligt økonomiske løsninger. Vi kan på kort sigt levere den brede vifte af over 500 fordelagtige varianter i hele verden, også i store mængder. Induktiv sensor, stik, lukker/åbner (NO/NC), nominel koblingsafstand Sn=16.0 mm, ikke i niveau, aktiv flade, materiale=PBT
