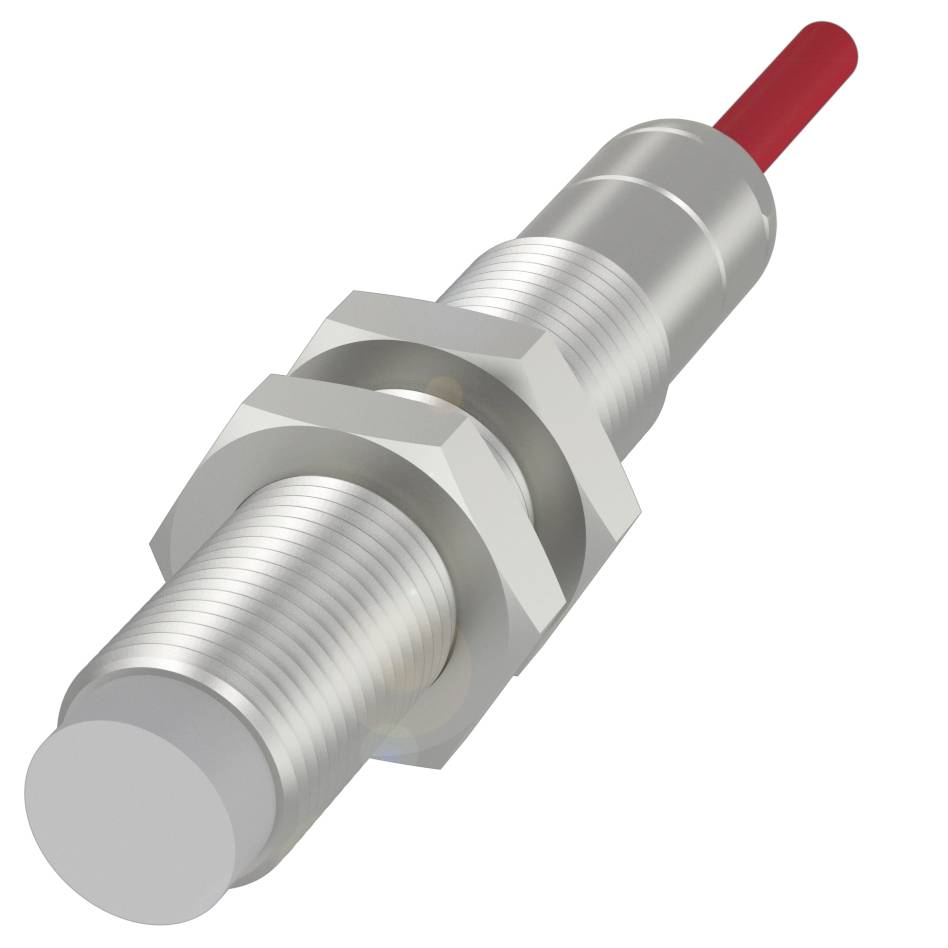

BALLUFF Induktiv sensor Induktiv BES04CL BES04CL M12 Ikke i plan PNP (Ø x H) 12 mm x 66 m
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Kontakttype
1 PNP
Koblingsafstand (max.)
3.2 mm
Udgange
PNP
Datablad (PDF)
Højdepunkter og detaljer
Baluff BES04CL cylindrisk udførelse til temperatursikre anvendelser
- Mål: Dia. 12 x 66 mm
- Konstruktion: M12x1
- Montering: Ikke i niveau
- Rækkevidde: Ca. 4 mm
- Koblingsudgang: PNP sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 12 x 66 mm
- Aktiv flade, materiale: PEEK
- Tilslutning: Kabel, 2.00 m, PTFE
- Konstruktion: M12x1
- Driftsspænding Ub: 10...30 VDC
- Montering: Ikke i niveau
- Kabinetmateriale: Rustfrit stål (1.4571)
- Rækkevidde: Ca. 4 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 200 Hz
- Beskyttelsesklasse: IP68
- Omgivelsestemperatur -25...160 °C.
- Yderligere egenskaber:
- Mål: Dia. 12 x 66 mm
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 75 V DC
- Standby-fortræk tv maks.: 160 ms
- Driftsspænding Ub: 10...30 VDC
- Tomgangsstrøm IO maks., dæmpet: 7 mA
- Tomgangsstrøm IO maks., uden dæmper: 7 mA
- Reststrøm lr max.: 20 µA
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 200 Hz
- Spændingstilfælde statisk maks.: 2.5 V.
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Sikret kontaktafstand Sa: 3.2 mm
- Hysterese H maks. (% af Sr): 10.0 %
- Nominel kontaktafstand Sn: 4 mm
- Realkoblingsafstand Sr: 4 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 20 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- Aktiv flade, materiale: PEEK
- Størrelse: M12x1
- Fastgørelseslængde 47.00 mm
- Montering: Ikke i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Tilslutningstype: Kabel, 2.00 m, PTFE
- Kabeldiameter D: 3.70 mm
- Kabellængde L: 2 m.
- Kabinetmateriale: Rustfrit stål (1.4571)
- Kappemateriale: PTFE, FEP
- Beskyttelsesklasse: IP68
- Omgivelsestemperatur -25...160 °C.
- Antal ledere: 3
- Ledertværsnit: 0.34 mm²
- Produkttype
Induktiv sensor
- Type
BES04CL
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Kontakttype
1 PNP
- Koblingsafstand (max.)
3.2 mm
- Udgange
PNP
- Kabinetmateriale
Rustfrit stål
- Variant
Induktiv
- Indbygningstype
Ikke i plan
- Størrelse
M12
- Tilslutning
M12
- Kabellængde
2.00 m
- Min. Temperatur
-25 °C
- Maks. temperatur
160 °C
IP68
- L
66.00 mm
- H
66 m
- (Ø)
12 mm
- Dim.
(Ø x H) 12 mm x 66 m
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
200 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416582 BALLUFF Induktiv sensor Induktiv BES04CL BES04CL M12 Ikke i plan PNP (Ø x H) 12 mm x 66 m
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416582 BALLUFF Induktiv sensor Induktiv BES04CL BES04CL M12 Ikke i plan PNP (Ø x H) 12 mm x 66 m
Beskrivelse
Vores temperaturfaste sensorer er konstrueret til temperaturer op til 230 °C: Både hus- og kabelkonstruktionen er optimeret til høje temperaturer. Elektronikken er komplet integreret. Nogle varianter er også tilgængelige som højtrykssensorer, hvilket gør was endnu mere fleksibel. Mål=dia. 12 x 66 mm, konstruktion=M12x1, indbygning=ikke i niveau, rækkevidde=4 mm, koblingsudgang=PNP sluttekontakt (NO), koblingsfrekvens=200 Hz, husmateriale=rustfrit stål (1.4571), aktiv flade, materiale=PEEK, tilslutning=kabel, 2.00 m, PTFE, driftsspænding Ub=10...30 VDC, omgivelsestemperatur=-25...160 °C, beskyttelsesklasse=IP68, godkendelse/overensstemmelse=CEEACWEEE
