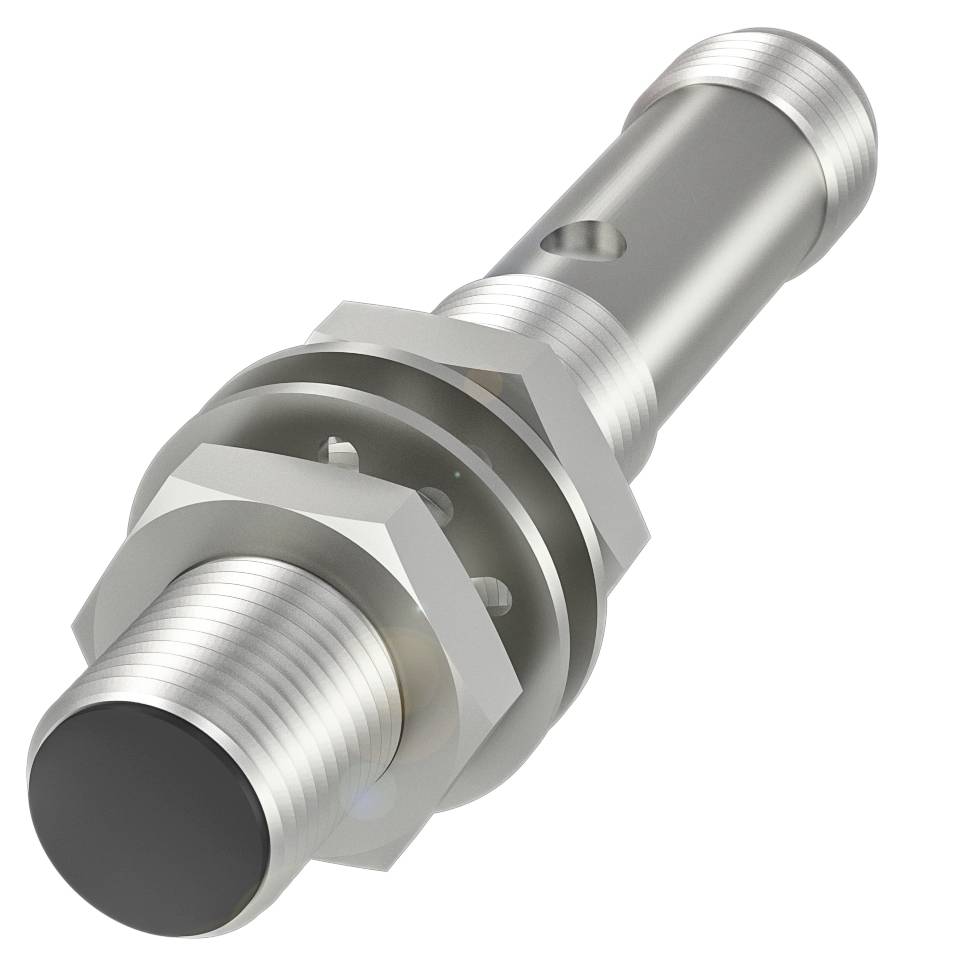

BALLUFF Induktiv sensor Induktiv BES03AR BES03AR Flugter med PNP (Ø x L) 12 mm x 70.00 mm Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Koblingsafstand (max.)
2.9 mm
Udgange
PNP
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 12 x 70 mm
- Konstruktion: M12x1
- Flugtende indbygning
- Rækkevidde: Ca. 4 mm
- Koblingsudgang: PNP sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 12 x 70 mm
- Aktivt areal, materiale: LCP
- Tilslutning: Stik, M12x1-stik, 4-polet
- Konstruktion: M12x1
- Driftsspænding Ub: 10...30 VDC
- Flugtende indbygning
- Kabinetmateriale: Messing, forniklet
- Rækkevidde: Ca. 4 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 600 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Mål: Dia. 12 x 70 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 2.2 kOhm + D + LED
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 10 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 1 µF
- Tomgangsstrøm IO maks., dæmpet: 20 mA
- Tomgangsstrøm IO maks., uden dæmper: 8 mA
- Reststrøm lr max.: 80 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 600 Hz
- Spændingstilfælde statisk maks.: 1.5 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: nej
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: nej
- Sikret kontaktafstand Sa: 2.9 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 4 mm
- Realkoblingsafstand Sr: 4 mm
- Realkoblingsafstand Sr, tolerance: ±20 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 595 a
- Aktivt areal, materiale: LCP
- Mekaniske kendetegn for kabinetmateriale: Messing, forniklet
- Tilspændingsmoment 10 Nm
- Størrelse: M12x1
- Fastgørelseslængde 40.50 mm
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Emballage-type
Piece
- Produkttype
Induktiv sensor
- Type
BES03AR
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Koblingsafstand (max.)
2.9 mm
- Udgange
PNP
- Kabinetmateriale
Messing
- Variant
Induktiv
- Materiale-egenskaber
Forniklet
- Indbygningstype
Flugter med
- Tilslutning
M12
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
IP67
- L
70.00 mm
- (Ø)
12 mm
- Dim.
(Ø x L) 12 mm x 70.00 mm
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
600 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416548 BALLUFF Induktiv sensor Induktiv BES03AR BES03AR Flugter med PNP (Ø x L) 12 mm x 70.00 mm Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416548 BALLUFF Induktiv sensor Induktiv BES03AR BES03AR Flugter med PNP (Ø x L) 12 mm x 70.00 mm Piece
Beskrivelse
Vores induktive standardsensorer BES til registrering af elektrisk ledende metalliske objekter er robuste og pålidelige. Med et bredt udvalg af mere end 500 varianter tilbyder vi den passende induktive sensor til alle formål. Den anvendte teknik i verden har et optimalt pris-/ydelsesforhold og kan også leveres på kort tid ved høje styktal. Mål = dia. 12 x 70 mm, konstruktion = M12x1, indbygning = i niveau, rækkevidde = 4 mm, koblingsudgang = PNP sluttekontakt (NO), koblingsfrekvens = 600 Hz, husmateriale = messing, forniklet, aktiv flade, materiale = LCP, tilslutning = stik, M12x1-stik, 4-polet, driftsspænding Ub = 10...30 VDC, omgivelsestemperatur = -25...70 °C, beskyttelsesklasse = IP67, CE, UKCA, cULus, WEE
