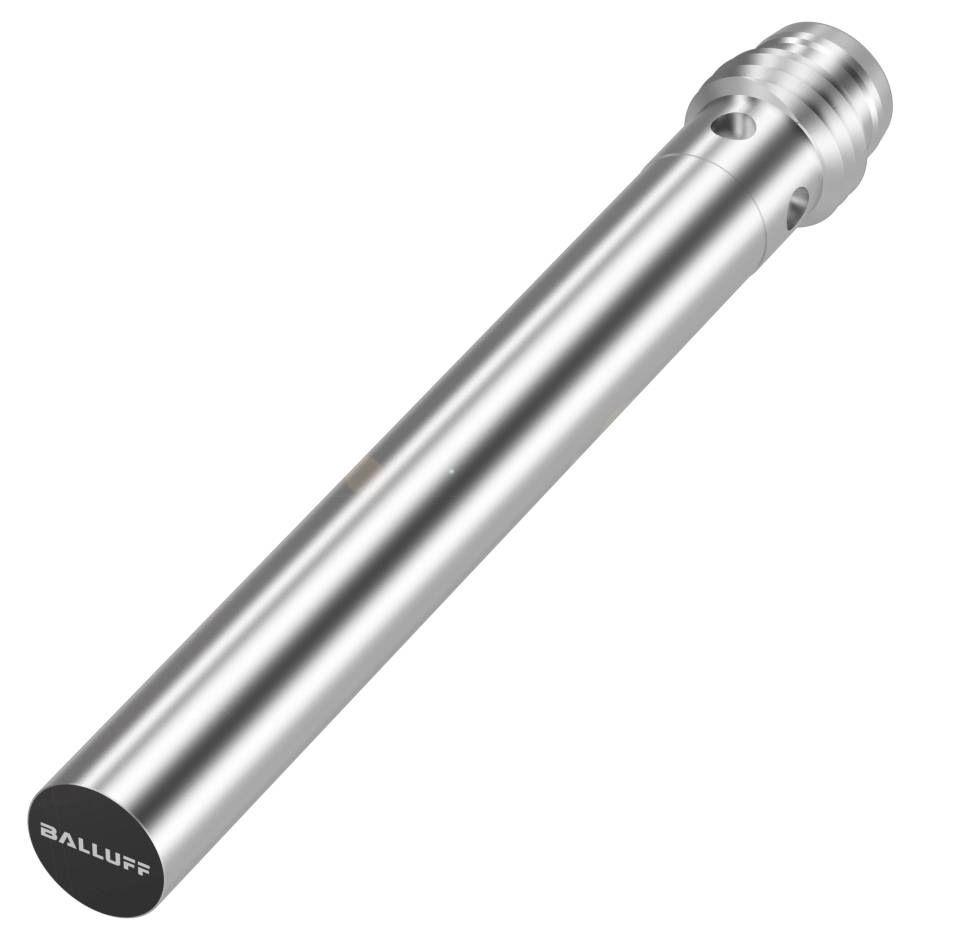

BALLUFF Induktiv sensor Induktiv BES038Y BES038Y næsten plant PNP (Ø x L) 6.5 mm x 60.00 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Koblingsafstand (max.)
2.4 mm
Udgange
PNP
Variant
Induktiv
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 6.5 x 60 mm
- Konstruktion D6.5
- Indbygning: Næsten plant
- Rækkevidde: Ca. 3 mm
- Koblingsudgang: PNP sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 6.5 x 60 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Stik, M8x1-stik, 3-polet
- Konstruktion D6.5
- Driftsspænding Ub: 10...30 VDC
- Indbygning: Næsten plant
- Kabinetmateriale: Rustfrit stål
- Rækkevidde: Ca. 3 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 1200 Hz
- Beskyttelsesklasse: IP68
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Mål: Dia. 6.5 x 60 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 100.0 kOhm
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 250 V AC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 40 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Belastningskapacitet maks. ved UE: 1 µF
- Tomgangsstrøm IO maks., dæmpet: 11 mA
- Tomgangsstrøm IO maks., uden dæmper: 7 mA
- Reststrøm lr max.: 10 µA
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 1200 Hz
- Beskyttelsesklasse: II
- Spændingstilfælde statisk maks.: 1.5 V.
- Tilslutning: M8x1-stik, 3-polet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 2.4 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 3 mm
- Realkoblingsafstand Sr: 3 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 584 a
- Aktiv flade, materiale: PBT
- Kabinetmateriale mekaniske egenskaber: Rustfrit stål
- Størrelse D6.5
- Fastgørelseslængde 48 mm
- Indbygning: Næsten plant
- Koblingsudgang: PNP sluttekontakt (NO)
- Kontaktstandsmærket: »Re …«
- Produkttype
Induktiv sensor
- Type
BES038Y
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Koblingsafstand (max.)
2.4 mm
- Udgange
PNP
- Kabinetmateriale
Rustfrit stål
- Variant
Induktiv
- Indbygningstype
næsten plant
- Tilslutning
M8, 3-polet
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
IP68
- L
60.00 mm
- (Ø)
6.5 mm
- Dim.
(Ø x L) 6.5 mm x 60.00 mm
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
1200 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416562 BALLUFF Induktiv sensor Induktiv BES038Y BES038Y næsten plant PNP (Ø x L) 6.5 mm x 60.00 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416562 BALLUFF Induktiv sensor Induktiv BES038Y BES038Y næsten plant PNP (Ø x L) 6.5 mm x 60.00 mm
Beskrivelse
Vores induktive sensorer i standard-udførelse er ideal for objektregistrering i metal. De er sikret mod kortslutning og arbejder berøringsfrit, det vil sige, at de er slidfri og meget modstandsdygtige over for snavs. Følerne får du i udformninger fra dia. 3 mm til 80 × 80 mm tværledermål. De robuste og pålidelige induktive Global-sensorer giver dig særligt økonomiske løsninger. Vi kan på kort sigt levere den brede vifte af over 500 fordelagtige varianter i hele verden, også i store mængder. Mål=dia. 6.5 x 60 mm, konstruktion=D6.5, indbygning=i niveau, rækkevidde=3 mm, koblingsudgang=PNP sluttekontakt (NO), koblingsfrekvens=1200 Hz, husmateriale=rustfrit stål, aktiv flade, materiale=PBT, tilslutning=stik, M8x1-stik, 3-polet, driftsspænding Ub=10...30 VDC, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP68, godkendelse/overensstemmelse=CEcULusEACWEEE
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
