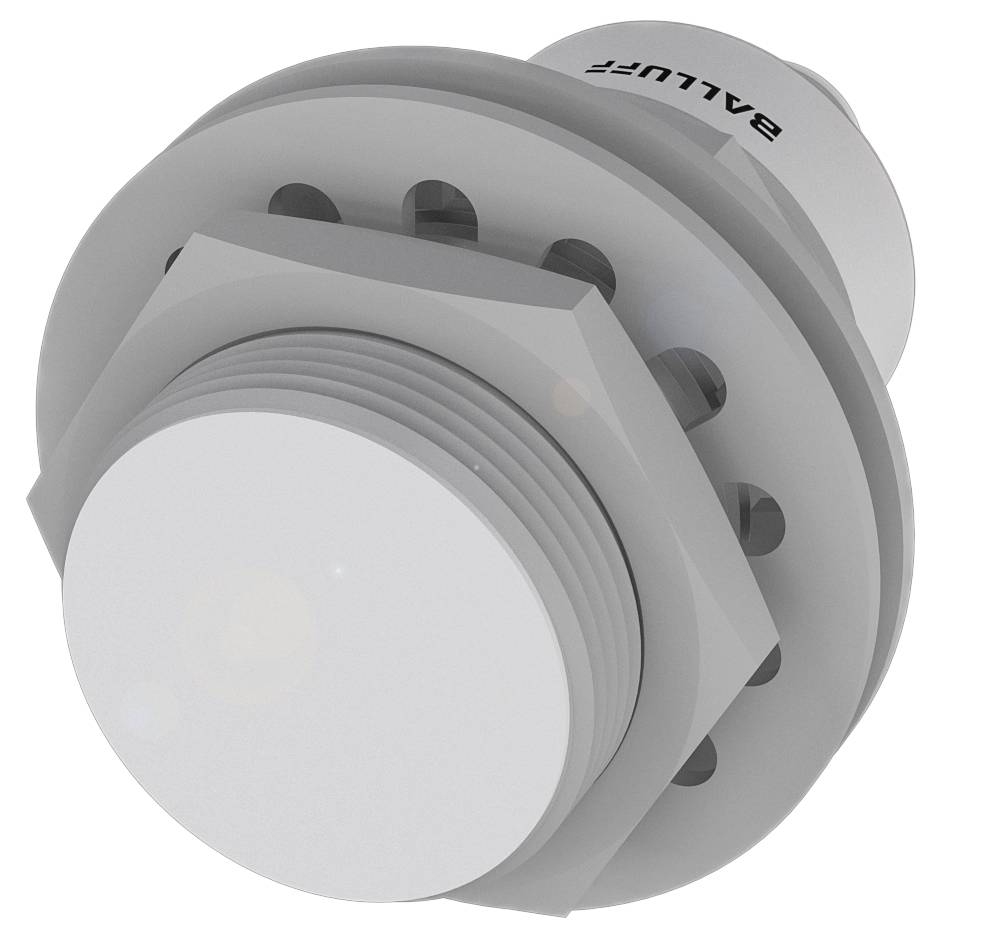

BALLUFF Induktiv sensor Induktiv BES02JJ BES02JJ M30 Flugter med PNP (Ø x H) 30 mm x 65 m
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Kontakttype
1 x sluttekontakt
Koblingsafstand (max.)
8.1 mm
Udgange
PNP
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 30 x 65 mm
- Konstruktion M30x1,5
- Flugtende indbygning
- Rækkevidde: 10 mm
- Koblingsudgang: PNP sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 30 x 65 mm
- Aktiv flade, materiale: PTFE
- Tilslutning: Stik, M12x1-stik, 4-polet
- Konstruktion M30x1,5
- Driftsspænding Ub: 10...30 VDC
- Flugtende indbygning
- Kabinetmateriale: Messing, belagt, PTFE
- Magnetfeltssikker: Magnetfeltssikker (AC/DC)
- Rækkevidde: 10 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 100 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Mål: Dia. 30 x 65 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 33.0 kOhm + D.
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 250 V AC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 10 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 1 µF
- Tomgangsstrøm IO maks., dæmpet: 8 mA
- Tomgangsstrøm IO maks., uden dæmper: 1 mA
- Reststrøm lr max.: 80 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 100 Hz
- Beskyttelsesklasse: II
- Spændingstilfælde statisk maks.: 1.5 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 8.1 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 10 mm
- Realkoblingsafstand Sr: 10 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 775 a
- Aktiv flade, materiale: PTFE
- Mekaniske kendetegn for kabinetmateriale: Messing, belagt, PTFE
- Tilspændingsmoment 30 Nm
- Størrelse M30x1,5
- Fastgørelseslængde 40.00 mm
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Magnetfeltstyrke, fejlfelt 100 kA/m
- Produkttype
Induktiv sensor
- Type
BES02JJ
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Kontakttype
1 x sluttekontakt
- Koblingsafstand (max.)
8.1 mm
- Udgange
PNP
- Kabinetmateriale
Messing
- Variant
Induktiv
- Indbygningstype
Flugter med
- Størrelse
M30
- Tilslutning
M12, 4-polet
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
IP67
- L
65.00 mm
- H
65 m
- (Ø)
30 mm
- Dim.
(Ø x H) 30 mm x 65 m
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
100 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416989 BALLUFF Induktiv sensor Induktiv BES02JJ BES02JJ M30 Flugter med PNP (Ø x H) 30 mm x 65 m
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416989 BALLUFF Induktiv sensor Induktiv BES02JJ BES02JJ M30 Flugter med PNP (Ø x H) 30 mm x 65 m
Beskrivelse
Til brug i kraftige elektromagnetiske felter som for eksempel i svejseanlæg og induktionshærdning er vores magnetfeltfaste induktive sensorer ideelle. ideal. De er ufølsomme over for magnetfelter, der opstår ved elektriske svejsestrømme op til 25 kA. Mål=dia. 30 x 65 mm, konstruktion=M30x1,5, indbygning=i niveau, rækkevidde=10 mm, koblingsudgang=PNP sluttekontakt (NO), koblingsfrekvens=100 Hz, husmateriale=messing, overfladebeskyttelse=belagt, PTFE, aktiv flade, materiale=PTFE, tilslutning=stik, M12x1-stik, 4-polet, driftsspænding Ub=10...30 VDC, omgivelsestemperatur=-25...70 °C, Magnetfeltssikker = magnetfeltssikker (AC/DC), beskyttelsesklasse=IP67, godkendelse/konformitet=cULusCEEACEEE
