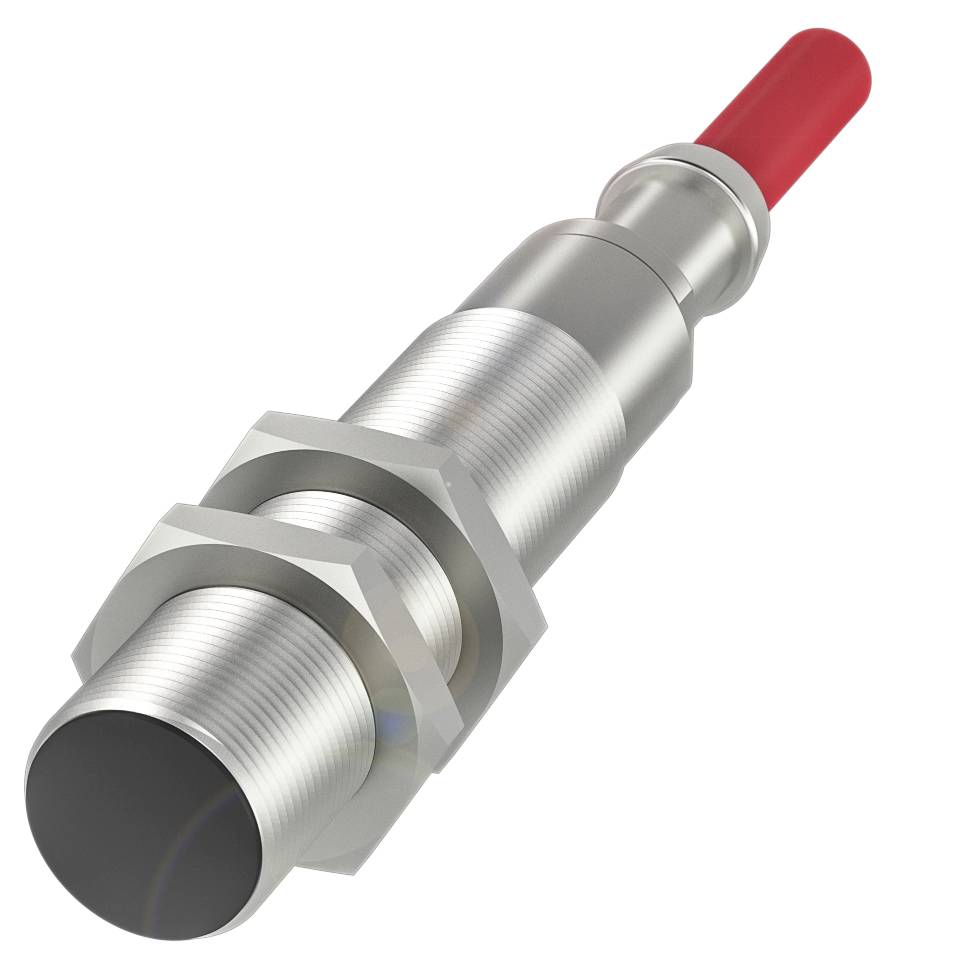

BALLUFF Induktiv sensor Induktiv BES02H5 BES02H5 M18 x 1 Flugter med PNP (Ø x H) 18 mm x 95.5 m Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Kontakttype
1 PNP
Koblingsafstand (max.)
4 mm
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 18 x 95.5 mm
- Konstruktion M18x1
- Flugtende indbygning
- Rækkevidde: ca. 5 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 18 x 95.5 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Kabel, 5.00 m, silikone
- Konstruktion M18x1
- Driftsspænding Ub: 10...30 VDC
- Flugtende indbygning
- Kabinetmateriale: Messing, forniklet
- Rækkevidde: ca. 5 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Skiftefrekvens 500 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...120 °C.
- Yderligere egenskaber:
- Mål: Dia. 18 x 95.5 mm
- Driftspændingsvisning: nej
- Funktionsvisning: nej
- Udgangsmodstand Ra: 10.0 kOhm + D/10.0 kOhm + D.
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 400 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 10 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 1 µF
- Tomgangsstrøm IO maks., dæmpet: 20 mA
- Tomgangsstrøm IO maks., uden dæmper: 20 mA
- Reststrøm lr max.: 100 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 500 Hz
- Spændingstilfælde statisk maks.: 1.5 V.
- Kortslutningsbeskyttelse: nej
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: nej
- Sikret kontaktafstand Sa: 4 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 5 mm
- Realkoblingsafstand Sr: 5 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 1255 a
- Aktiv flade, materiale: PBT
- Tilspændingsmoment 25 Nm
- Størrelse M18x1
- Fastgørelseslængde 60.00 mm
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Tilslutningstype: Kabel, 5.00 m, silikone
- Kabeldiameter D: 8.00 mm
- Kabellængde L 5 m.
- Kabinetmateriale: Messing, forniklet
- Kappemateriale: Silikone
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Beskyttelsesklasse: IP67, på den aktive flade
- Omgivelsestemperatur -25...120 °C.
- Tilsmudsningsgrad: 3
- Antal ledere: 4
- Ledertværsnit: 0.75 mm²
- Afvigelse fra basistype: TA …120 °C.
- Emballage-type
Piece
- Produkttype
Induktiv sensor
- Type
BES02H5
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Kontakttype
1 PNP
- Koblingsafstand (max.)
4 mm
- Udgange
PNP
- Kabinetmateriale
Messing
- Variant
Induktiv
- Materiale-egenskaber
Forniklet
- Indbygningstype
Flugter med
- Størrelse
M18 x 1
- Tilslutning
M18
- Kabellængde
5.00 m
- Min. Temperatur
-25 °C
- Maks. temperatur
120 °C
IP67
- L
95.50 mm
- H
95.5 m
- (Ø)
18 mm
- Dim.
(Ø x H) 18 mm x 95.5 m
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
500 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416836 BALLUFF Induktiv sensor Induktiv BES02H5 BES02H5 M18 x 1 Flugter med PNP (Ø x H) 18 mm x 95.5 m Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416836 BALLUFF Induktiv sensor Induktiv BES02H5 BES02H5 M18 x 1 Flugter med PNP (Ø x H) 18 mm x 95.5 m Piece
Beskrivelse
Vores temperaturfaste sensorer er konstrueret til temperaturer op til 230 °C: Både hus- og kabelkonstruktionen er optimeret til høje temperaturer. Elektronikken er komplet integreret. Nogle varianter er også tilgængelige som højtrykssensorer, hvilket gør was endnu mere fleksibel. Induktiv sensor, dia. 18 x 95.5 mm, kabel, sluttekontakt/brydekontakt (NO/NC), nominel kontaktafstand Sn=5 mm, i niveau, Kabinetmateriale=messing, aktiv flade, materiale=PBT
