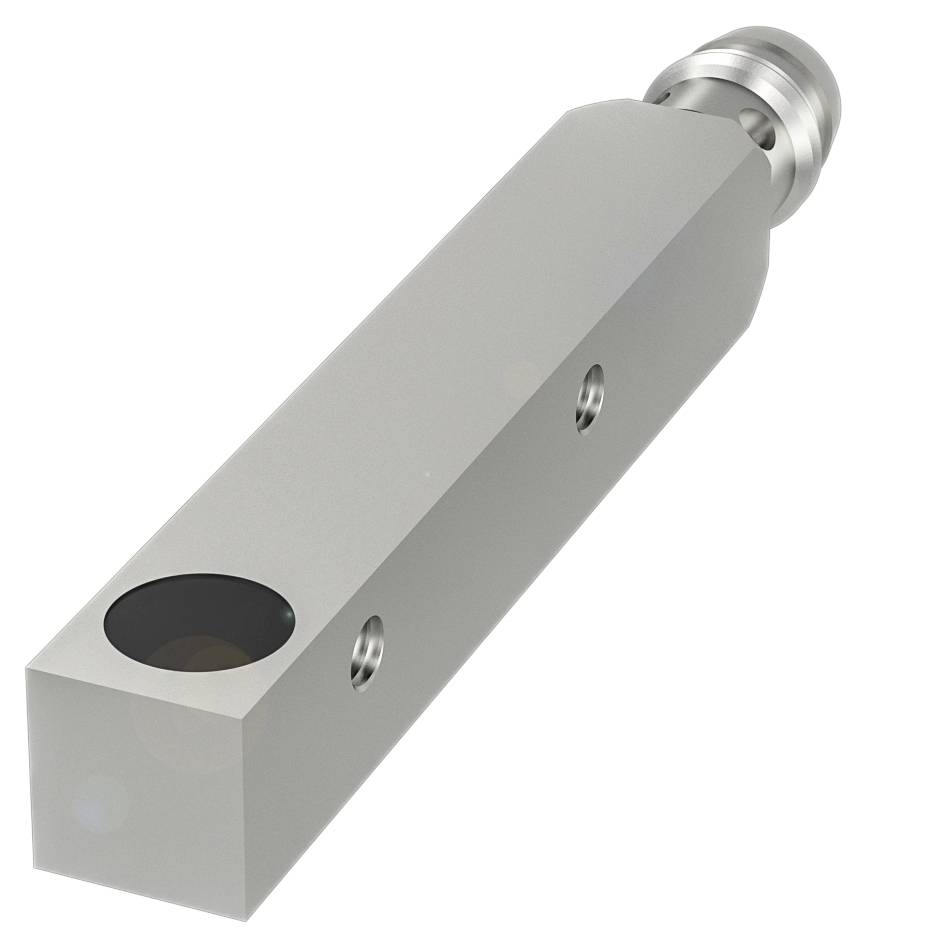

BALLUFF Induktiv sensor Induktiv BES01U2 BES01U2 8 x 8 mm Flugter med PNP (L x B x H) 8.00 x 59.00 x 8.00 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Kontakttype
1 PNP
Koblingsafstand (max.)
1.6 mm
Udgange
PNP
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål 59 x 8 x 8 mm
- Konstruktion 8x8
- Flugtende indbygning
- Rækkevidde: Ca. 2 mm
- Koblingsudgang: PNP sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 59 x 8 x 8 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Stik, M8x1-stik, 3-polet
- Konstruktion 8x8
- Driftsspænding Ub: 10...30 VDC
- Flugtende indbygning
- Kabinetmateriale: Zink, trykstøbning
- Rækkevidde: Ca. 2 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 3000 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Mål 59 x 8 x 8 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 33.0 kOhm + D.
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 10 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 0.5 µF
- Tomgangsstrøm IO maks., dæmpet: 12 mA
- Tomgangsstrøm IO maks., uden dæmper: 4 mA
- Reststrøm lr max.: 80 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 3000 Hz
- Spændingstilfælde statisk maks.: 2.5 V.
- Tilslutning: M8x1-stik, 3-polet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 1.6 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel koblingsafstand Sn: 2 mm
- Realkoblingsafstand Sr: 2 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 830 a
- Aktiv flade, materiale: PBT
- Kabinetmateriale mekaniske egenskaber: Zink, trykstøbt
- Tilspændingsmoment 0.5 Nm
- Størrelse 8x8
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Kontaktstandsmærket: »Re …«
- Produkttype
Induktiv sensor
- Type
BES01U2
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Kontakttype
1 PNP
- Koblingsafstand (max.)
1.6 mm
- Udgange
PNP
- Kabinetmateriale
Zink
- Variant
Induktiv
- Materiale-egenskaber
Trykstøbt
- Indbygningstype
Flugter med
- Størrelse
8 x 8 mm
- Tilslutning
M8, 3-polet
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
IP67
- L
8.00 mm
- Bredde
59.00 mm
- H
8.00 mm
- Dim.
(L x B x H) 8.00 x 59.00 x 8.00 mm
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
3000 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417289 BALLUFF Induktiv sensor Induktiv BES01U2 BES01U2 8 x 8 mm Flugter med PNP (L x B x H) 8.00 x 59.00 x 8.00 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417289 BALLUFF Induktiv sensor Induktiv BES01U2 BES01U2 8 x 8 mm Flugter med PNP (L x B x H) 8.00 x 59.00 x 8.00 mm
Beskrivelse
Vores induktive sensorer i standard-udførelse er ideal for objektregistrering i metal. De er sikret mod kortslutning og arbejder berøringsfrit, det vil sige, at de er slidfri og meget modstandsdygtige over for snavs. Følerne får du i udformninger fra dia. 3 mm til 80 × 80 mm tværledermål. De robuste og pålidelige induktive Global-sensorer giver dig særligt økonomiske løsninger. Vi kan på kort sigt levere den brede vifte af over 500 fordelagtige varianter i hele verden, også i store mængder. Mål=59 x 8 x 8 mm, konstruktion=8x8, indbygning=i niveau, rækkevidde=2 mm, koblingsudgang=PNP sluttekontakt (NO), koblingsfrekvens=3000 Hz, husmateriale=zink, trykstøbning, aktiv flade, materiale=PBT, tilslutning=stikforbindelse, M8x1-stik, 3-polet, driftsspænding Ub=10...30 VDC, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP67, godkendelse/overensstemmelse=CEcULusEACWEEE
