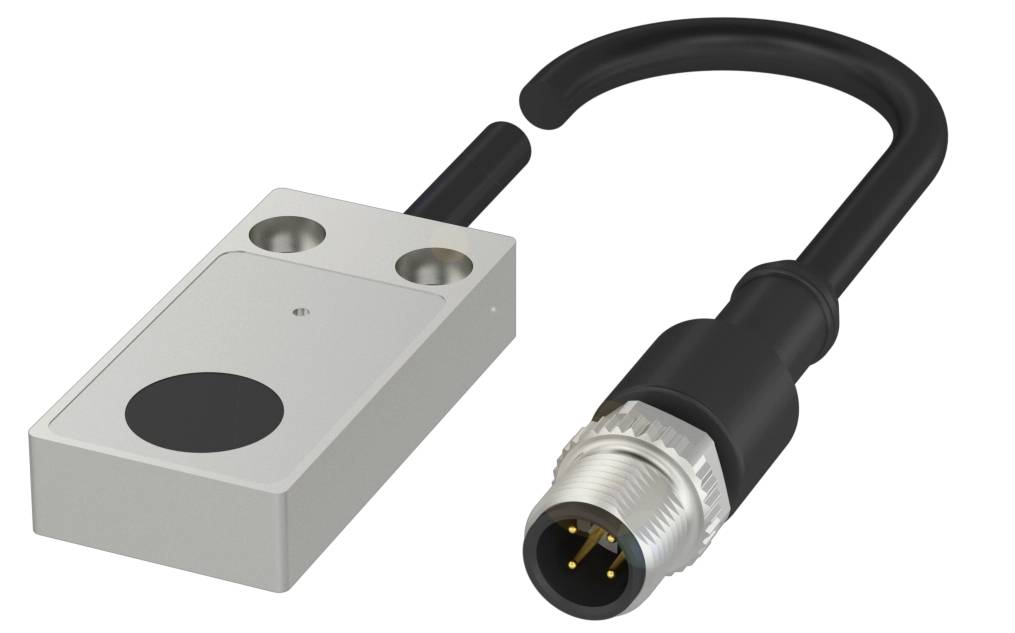

BALLUFF Induktiv sensor Induktiv BES0153 BES0153 Flugter med PNP (L x B x H) 10.00 x 50.00 x 25.00 mm Single
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Single
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Koblingsafstand (max.)
4 mm
Udgange
PNP
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål 50 x 25 x 10 mm
- Konstruktion 50x25x10
- Flugtende indbygning
- Rækkevidde: ca. 5 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 50 x 25 x 10 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Kabel med stik, M12x1-stik, 4-polet, 0.20 m, PUR
- Konstruktion 50x25x10
- Driftsspænding Ub: 10...30 VDC
- Flugtende indbygning
- Kabinetmateriale: Aluminium
- Rækkevidde: ca. 5 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Skiftefrekvens 500 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 2.2 kOhm + D + LED/4.7 kOhm +|LED
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 50 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 1 µF
- Tomgangsstrøm IO maks., dæmpet: 32 mA
- Tomgangsstrøm IO maks., uden dæmper: 15 mA
- Reststrøm lr max.: 80 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 500 Hz
- Spændingstilfælde statisk maks.: 2.5 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 4 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 5 mm
- Realkoblingsafstand Sr: 5 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 1015 a
- Tilslutningsart: Kabel med stikforbindelse, 0.20 m,|PUR
- Kabeldiameter D: 5.10 mm
- Kabellængde L 0.2 m.
- Emballage-type
Single
- Produkttype
Induktiv sensor
- Type
BES0153
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Koblingsafstand (max.)
4 mm
- Udgange
PNP
- Kabinetmateriale
Aluminium
- Variant
Induktiv
- Indbygningstype
Flugter med
- Tilslutning
M12, 4-polet
- Kabellængde
0.20 m
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
IP67
- L
10.00 mm
- Bredde
50.00 mm
- H
25.00 mm
- Dim.
(L x B x H) 10.00 x 50.00 x 25.00 mm
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
500 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416850 BALLUFF Induktiv sensor Induktiv BES0153 BES0153 Flugter med PNP (L x B x H) 10.00 x 50.00 x 25.00 mm Single
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416850 BALLUFF Induktiv sensor Induktiv BES0153 BES0153 Flugter med PNP (L x B x H) 10.00 x 50.00 x 25.00 mm Single
Beskrivelse
Vores induktive sensorer i standard-udførelse er ideal for objektregistrering i metal. De er sikret mod kortslutning og arbejder berøringsfrit, det vil sige, at de er slidfri og meget modstandsdygtige over for snavs. Følerne får du i udformninger fra dia. 3 mm til 80 × 80 mm tværledermål. De robuste og pålidelige induktive Global-sensorer giver dig særligt økonomiske løsninger. Vi kan på kort sigt levere den brede vifte af over 500 fordelagtige varianter i hele verden, også i store mængder. Mål=50 x 25 x 10 mm, konstruktion=kasseformet, indbygning=i niveau, rækkevidde=5 mm, koblingsudgang=PNP sluttekontakt/åbner (NO/NC), koblingsfrekvens=500 Hz, husmateriale=aluminium, aktiv flade, materiale=PBT, tilslutning=kabel med stik, M12x1-stik, 4-polet, 0.20 m, PUR, driftsspænding Ub=10...30 VDC, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP67, godkendelse/overensstemmelse=CEEACWEEE
