Temperatursensorer

Værd at vide til temperatursensorer

Hvilke funktioner kan temperatursensorer overtage?

Temperatursensorer anvendes som temperaturføler, temperaturvogter, indkoblingsstrømbegrænser, overbelastningsbeskyttelse, overophedningsbeskyttelse og til selvregulerende varmeelementer.

Der er grundlæggende forskelle

• Temperatursensorer, der skal ændre deres modstand ved temperaturudsving og tilsluttes til analyse på et måleapparat og en ekstra styreenhed
• Temperatursensorer, der leverer et elektrisk signal til forarbejdning til styringen


Temperaturafhængige modstande kaldes også termistorer. De er udført som varmledere eller koldledere.

Varmemodstand: Modstanden fra varmeledere aftager ved stigende temperatur. De har en negativ temperaturkoefficient ( n egative temperatur c ofefficient). Varmemodstand betegnes derfor også som NTC-modstand.

Koldleder: Modstanden fra koldledere vokser kraftigt i et bestemt temperaturområde ved stigende temperatur. De har en positiv temperaturkoefficient ( p ositive t temperatur c ofefficient). PTC-modstand betegnes derfor også som PTC-modstand.

Koldleder i detaljer

Koldledere omfatter platin-målemodstande og siliciummålemodstande:

Silicium-målemodstande anvendes til måling, styring og regulering af luftens temperatur, andre gasser og væsker. Silicium-temperaturføler er også egnet til temperaturmåling i væsker under tryk. Anvendelsesområdet befinder sig i måleområdet fra -50°C til +150°C. Til temperatursensorer anvendes n-ledende silicium.

Yderligere funktioner på temperatursensorer i detaljer

Ud over de modstandsskiftende sensorer er der temperatursensorer, der leverer et elektrisk signal til videre forarbejdning. I de fleste tilfælde drejer det sig her om halvledertemperaturfølere med begrænset temperaturområde. Ofte sørger en mikrocontroller i sådanne direkte temperatursensorer for en automatisk korrektion af målefejl på den egentlige sensor. Praktiske eksempler på omsætning af temperaturændringer til direkte elektriske signaler er:

• Digitalt signal, der er afhængigt af temperaturen
• Spænding proportional med temperaturen
• Pro-strøm til temperatur

Hvilke temperatursensorer findes der?

Temperaturføler fremstilles som viklet tråd eller med tyndfilmsteknik.

• Ved udførelsen som tråd vikles det temperaturfølsomme materiale op på en glas- eller keramikkrop (kappeføler) enten udendørs eller under et beskyttende etui.
• Ved tyndfilmsteknik forbindes en tynd film af det temperaturfølsomme materiale med andre elementer af temperatursensoren.

Relaterede applikationer egner sig som kapacitive følere, overfladeføler eller følerelement:

• Kappesensor: Temperaturføleren sidder i et beskyttelsesrør, der beskytter sensoren mod påvirkninger fra omgivelserne.

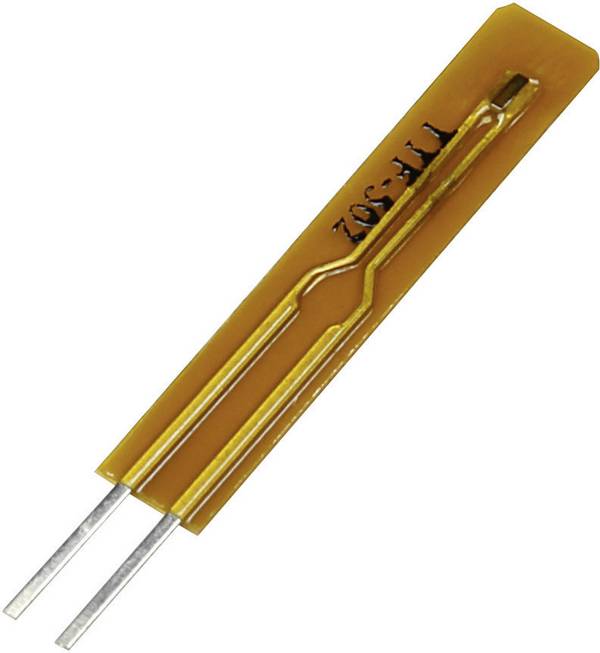

• Overfladeføler: Overfladeføler er så tynd som muligt for at holde en god kontakt med et fladt eller formet overflade, som temperaturen skal måles fra. De temperaturfølsomme brik på overfladefølere fremstilles med tyndfilmsteknik.
• Følerelement: Den omviklede temperatursensor med tråd betegnes som følerelement. Denne konstruktion er meget nem at holde, så den også kan anvendes til temperaturmåling på meget lidt plads.

I øvrigt: Målemodstande er normalt anbragt i et beskyttelsesrør for at forebygge materialeslitage forårsaget af omgivelsespåvirkninger.
Varmemodstand er ofte skiveformet som chip eller halvlederstave. Koldleder er f.eks. stavformet, skivers eller perleformet. Termoelementer består af to lejdere, der er svejset sammen, og som giver en spændingsændring ved forskellig elektronkoncentration ved opvarmning.
