Neozed-sikringer

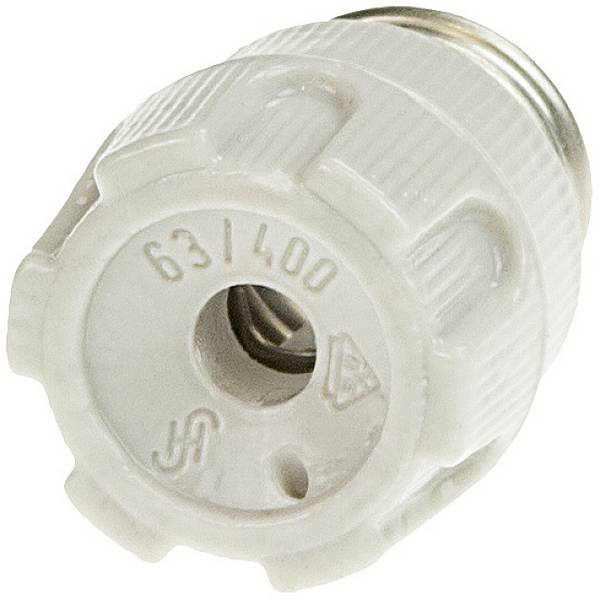

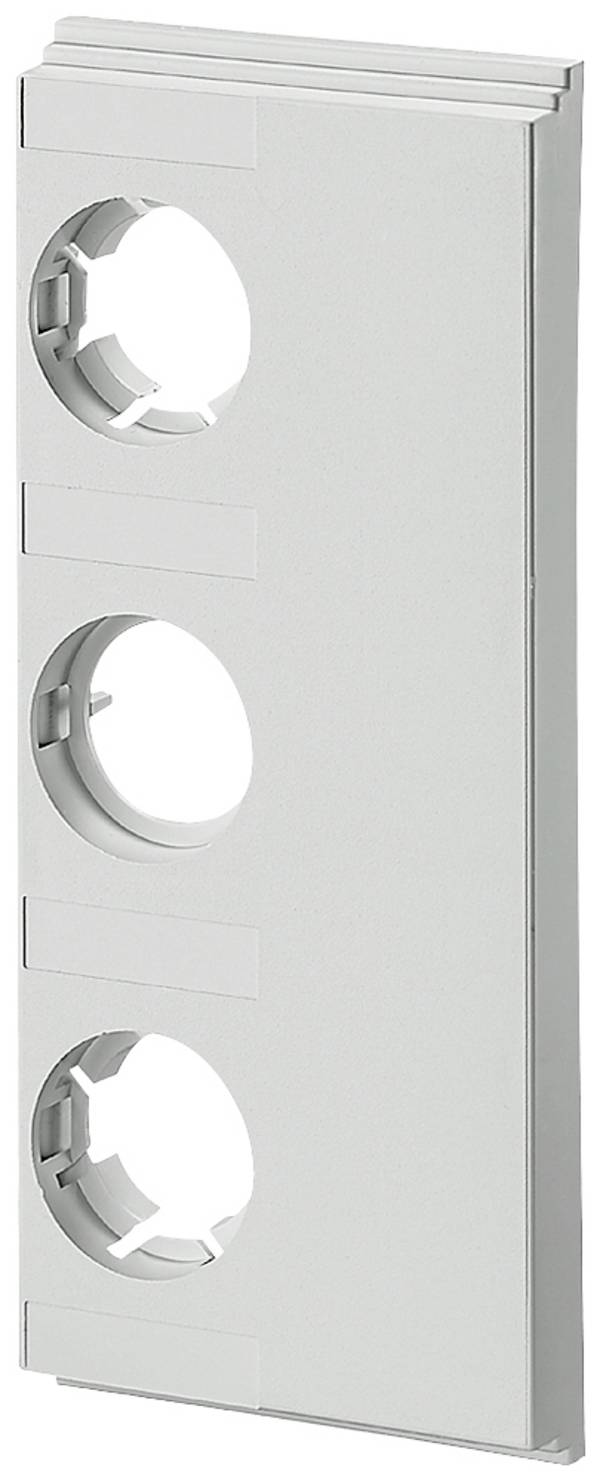

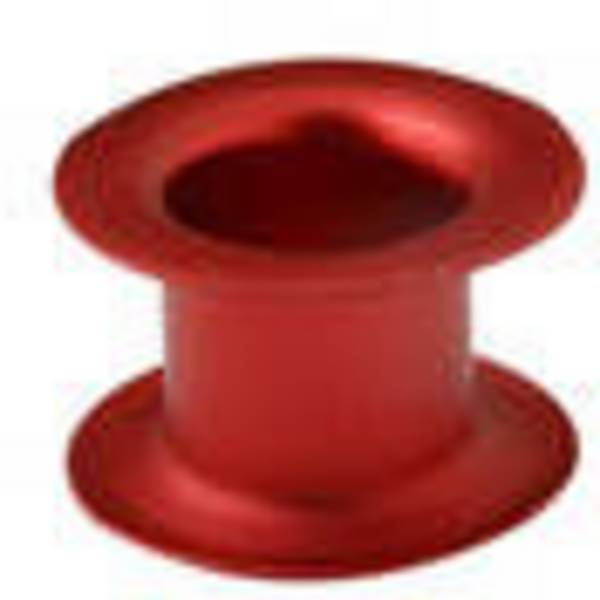

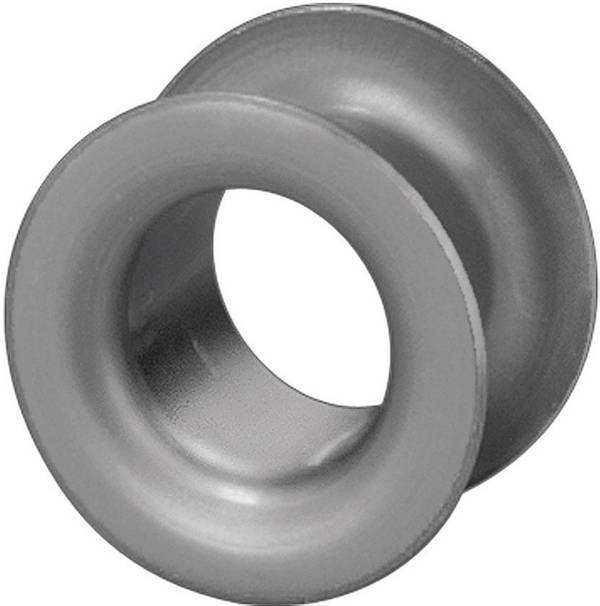

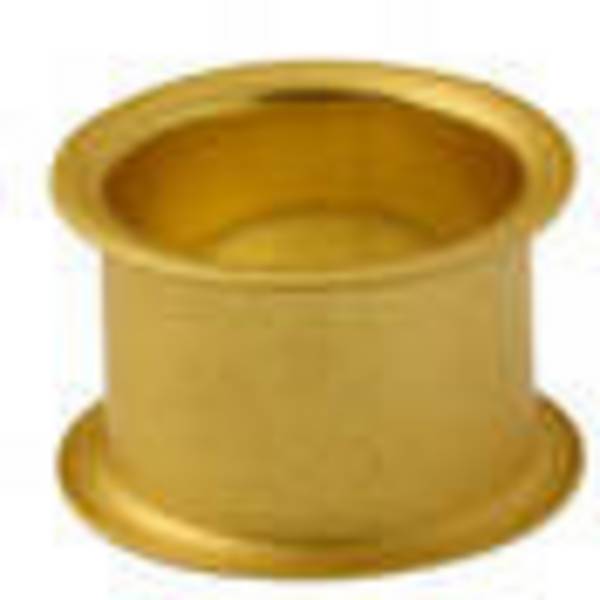

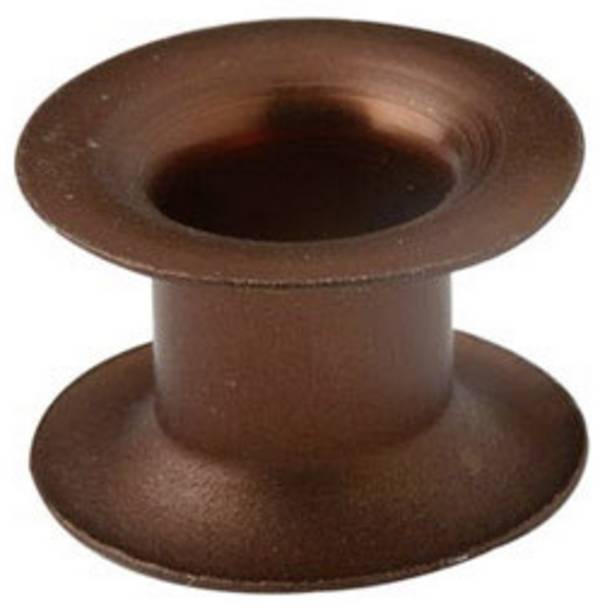

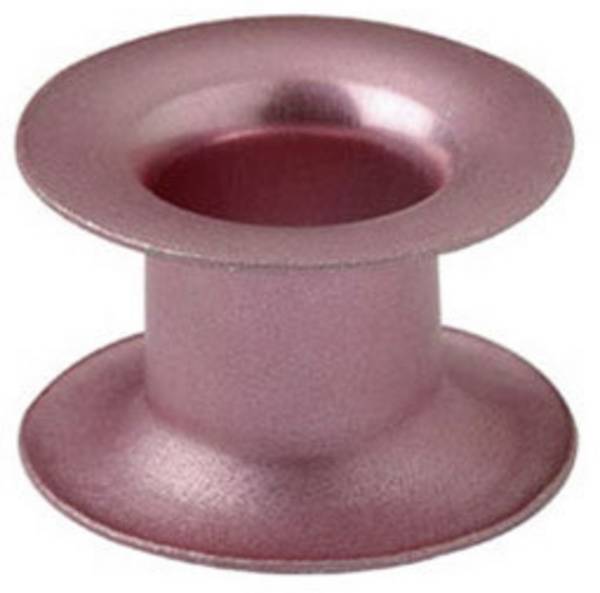

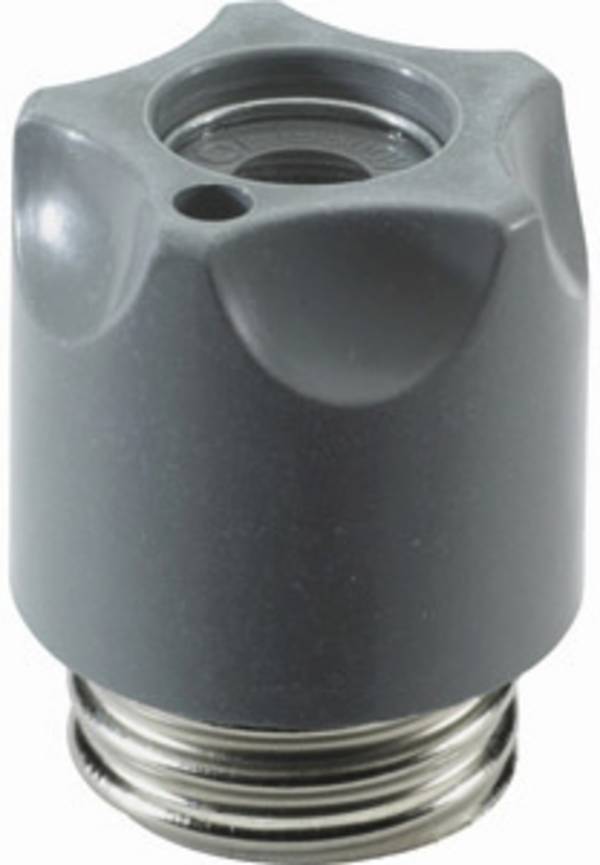

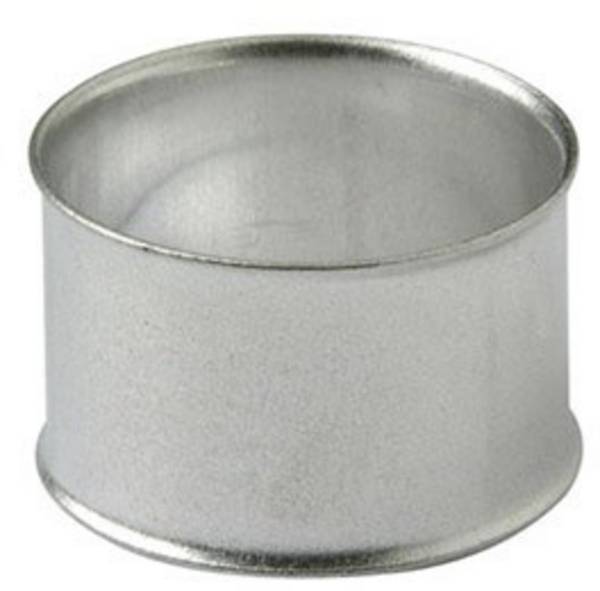

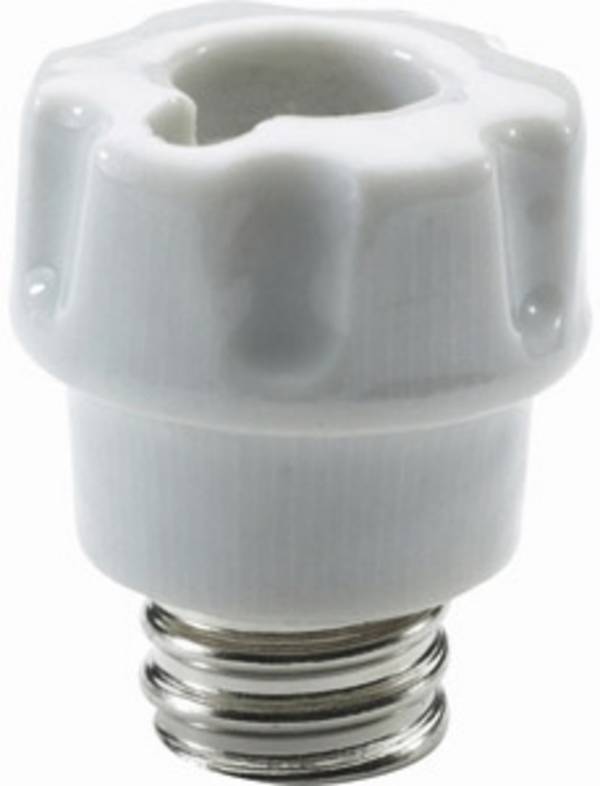

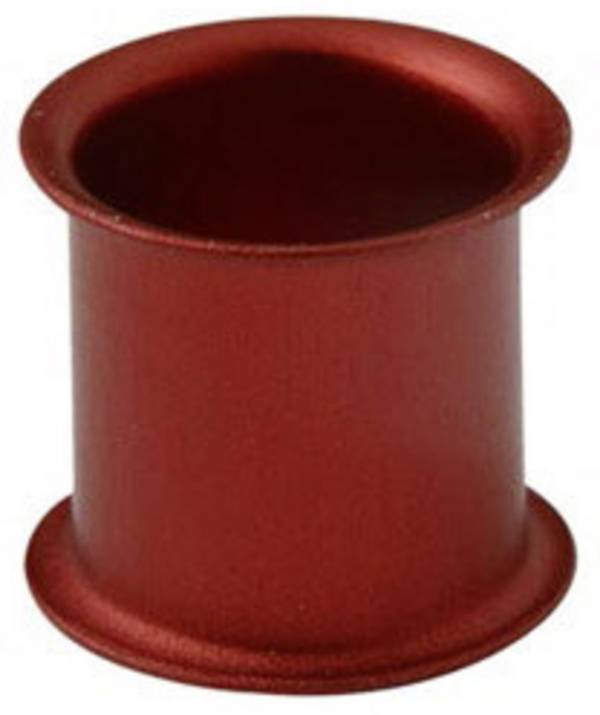

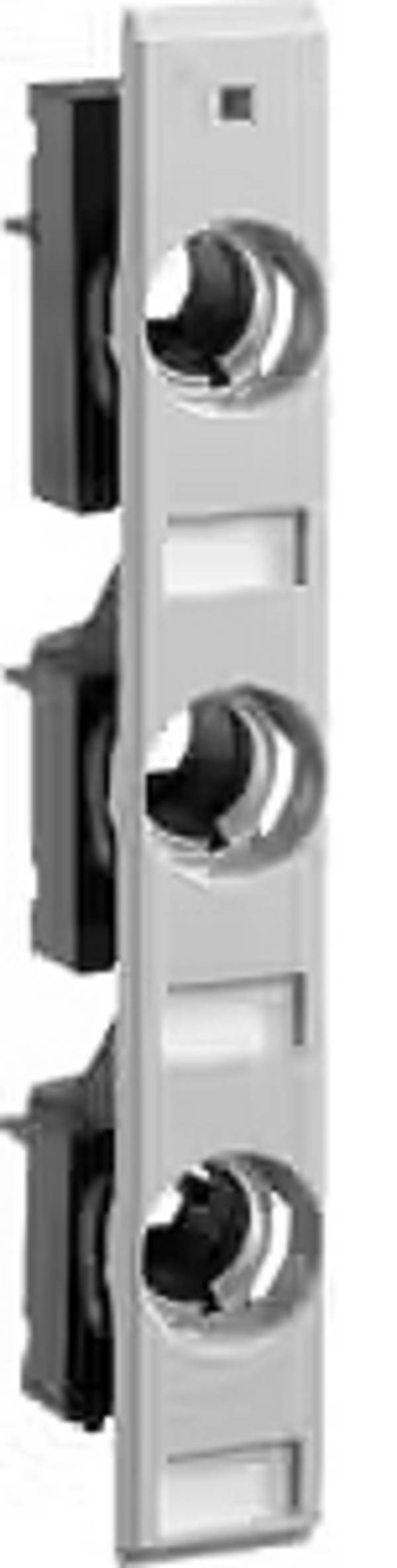

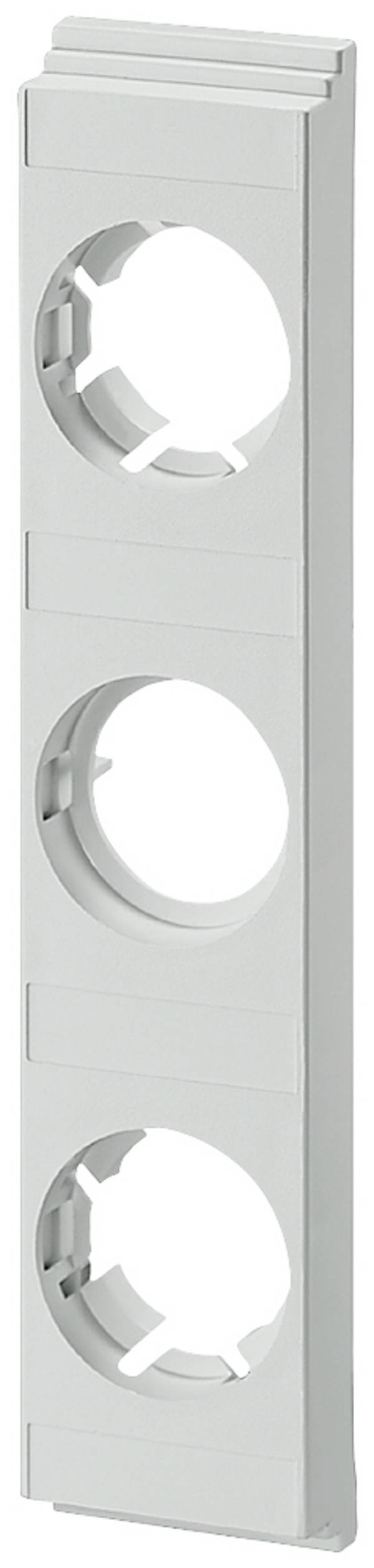

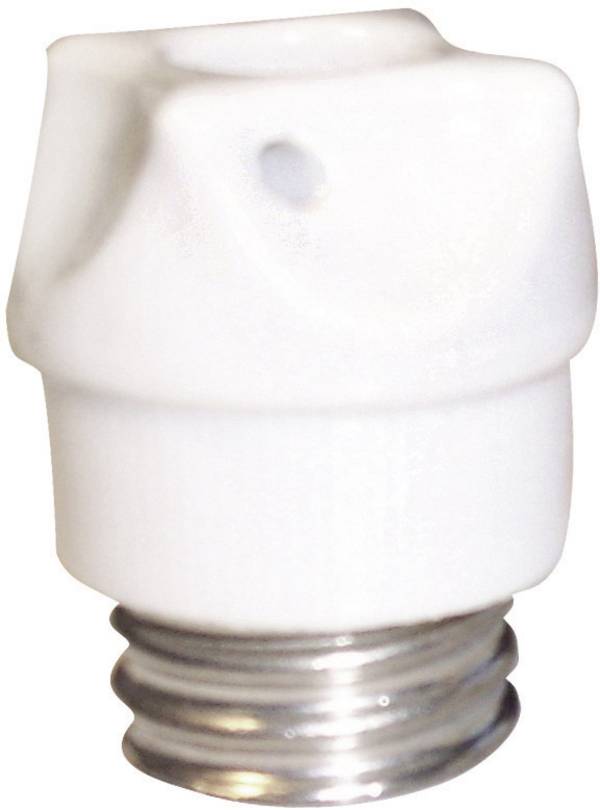

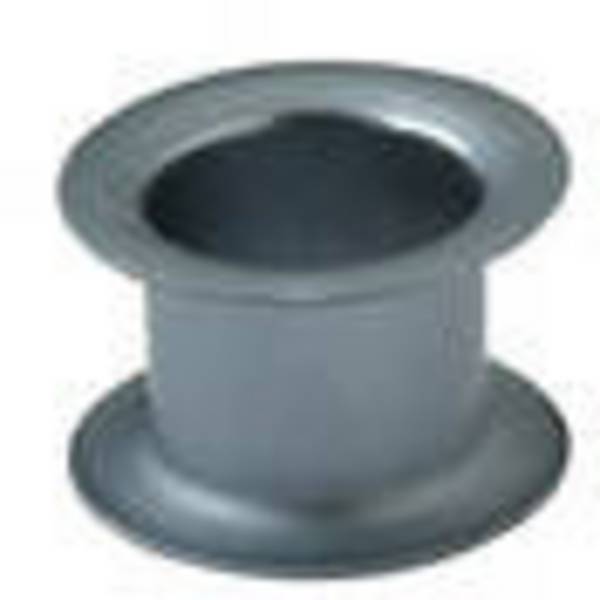

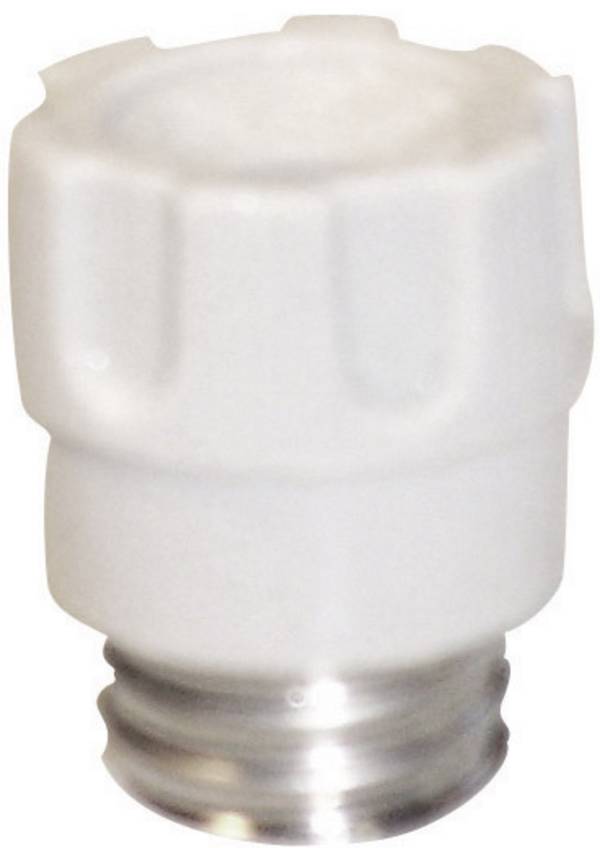

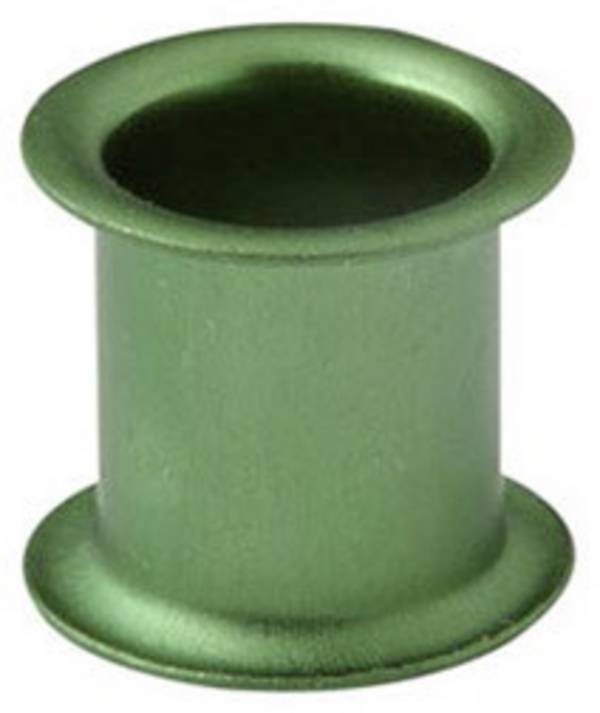

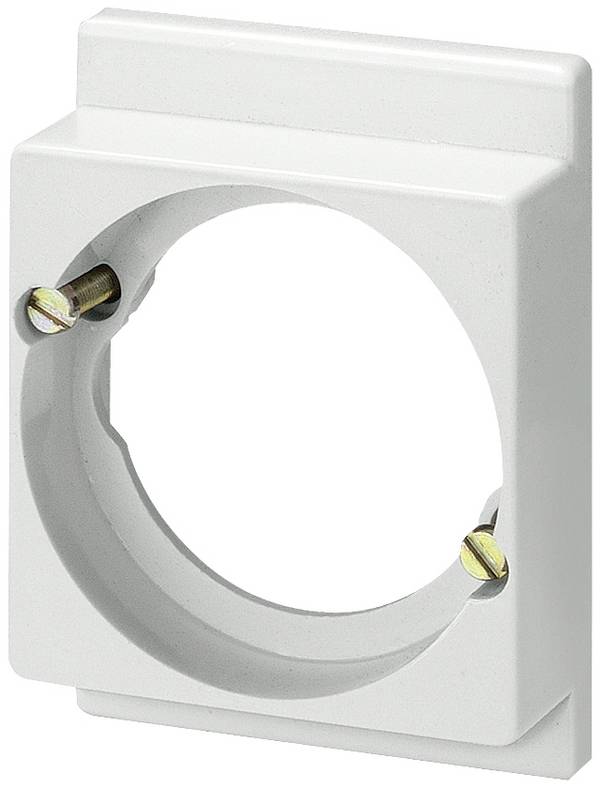

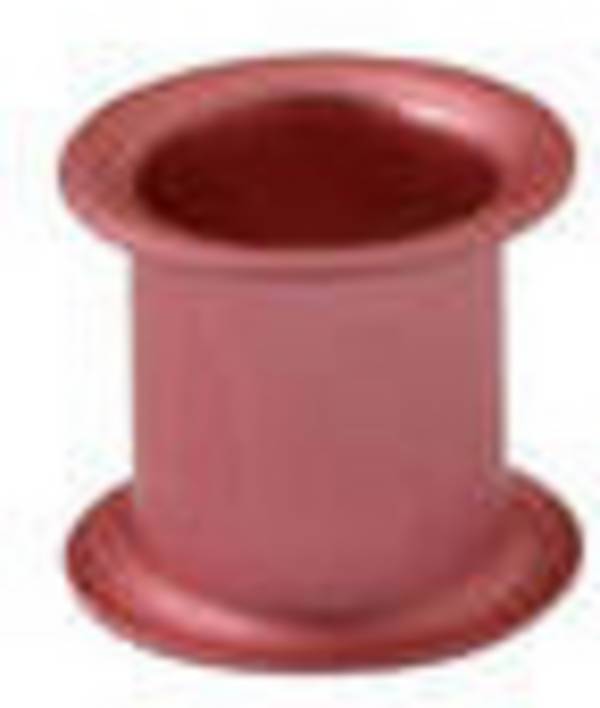

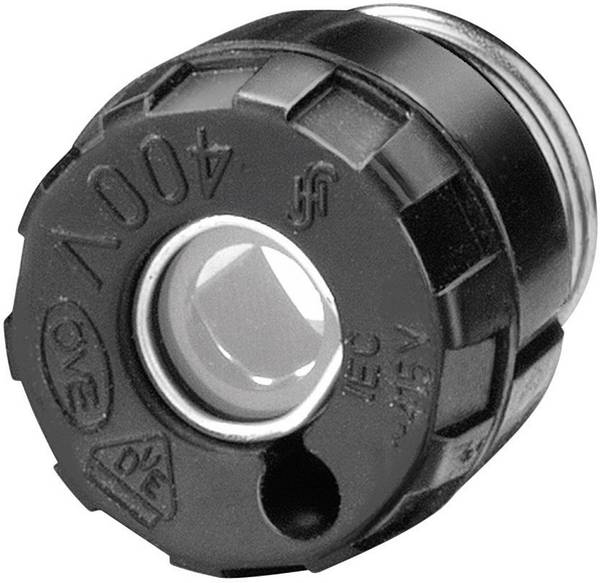

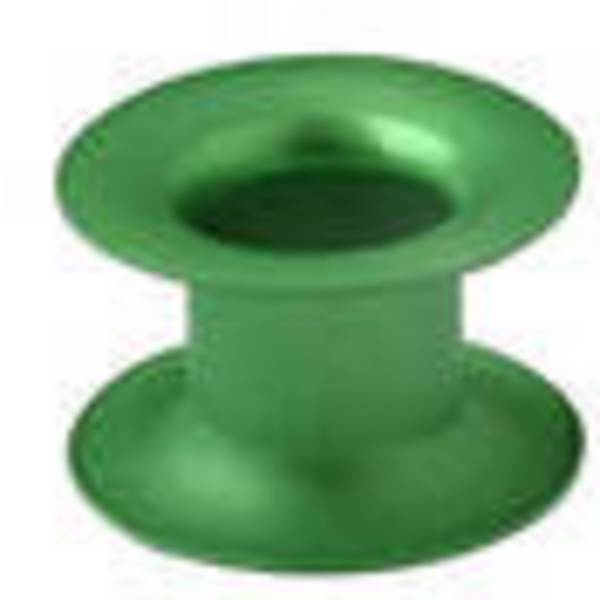

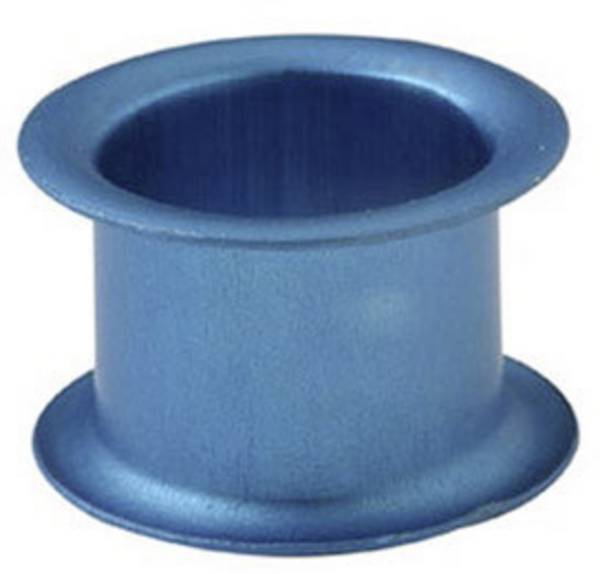

Det neozede design, der blev introduceret i 1967, er den mere kompakte efterfølger for den blæste sikring. Neozede sikringer bruges kun i elektriske installationer i boligbyggeri til at beskytte strømforsyningen til permanent tilsluttede enheder, for eksempel øjeblikkelige vandvarmere, og blev ellers normalt erstattet af automatiske afbrydere. I industrien bruges de på den anden side ofte som overspændingsbeskyttelse af elværktøjer og maskiner. Selv i kombination med en motorbeskyttelsesafbryder udfører Neozed sikringer deres arbejde pålideligt. En sikring af Neozed-typen er en sikring. Den komplette sikringsenhed består af sikringsbunden og en beskyttelse mod utilsigtet kontakt. Sikrings- eller sikringsleddet indsættes i basen sammen med den matchende monteringshylster. Endelig sikres sikringsledet med skruelåget.

Figur: Neozed kredsløb
U = spændingskilde
F = sikring
H1 & H2 = forbrugere

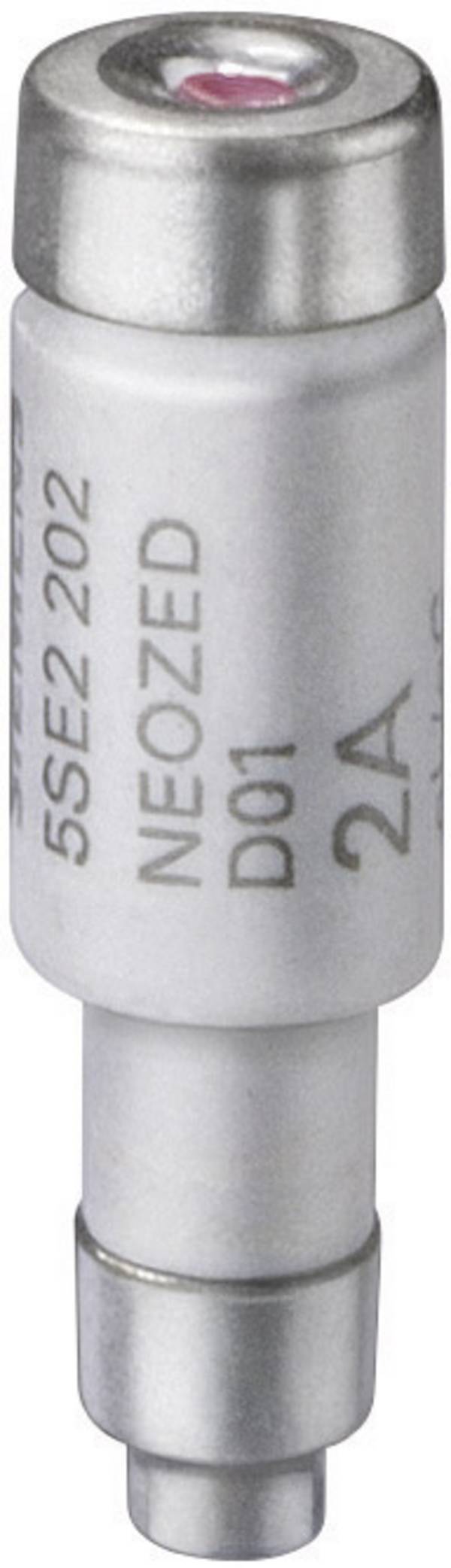

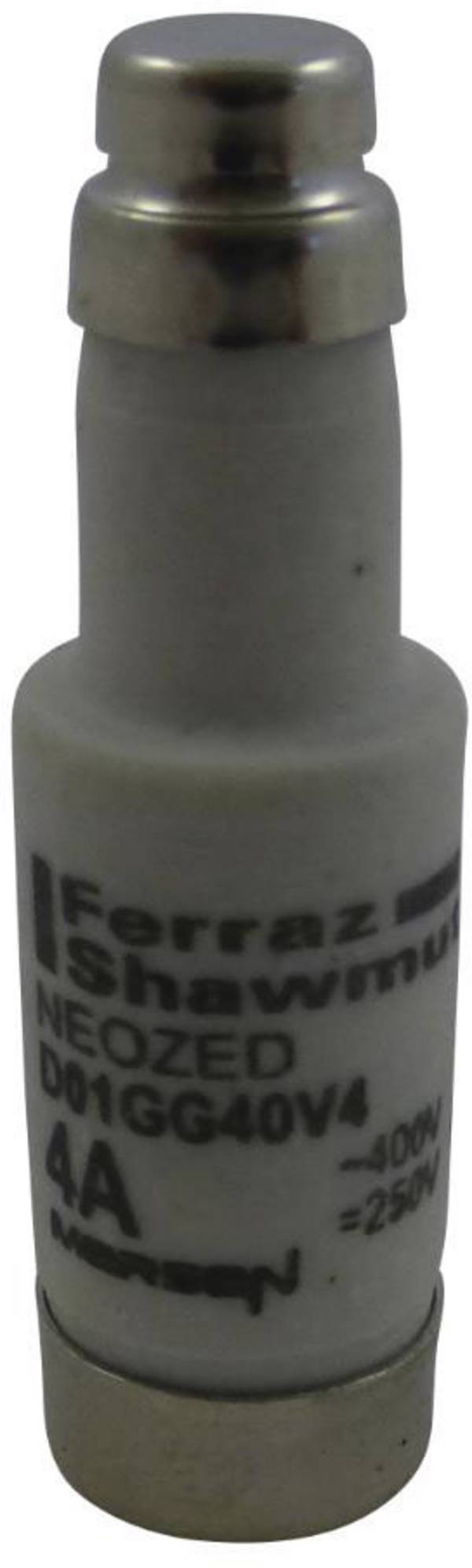

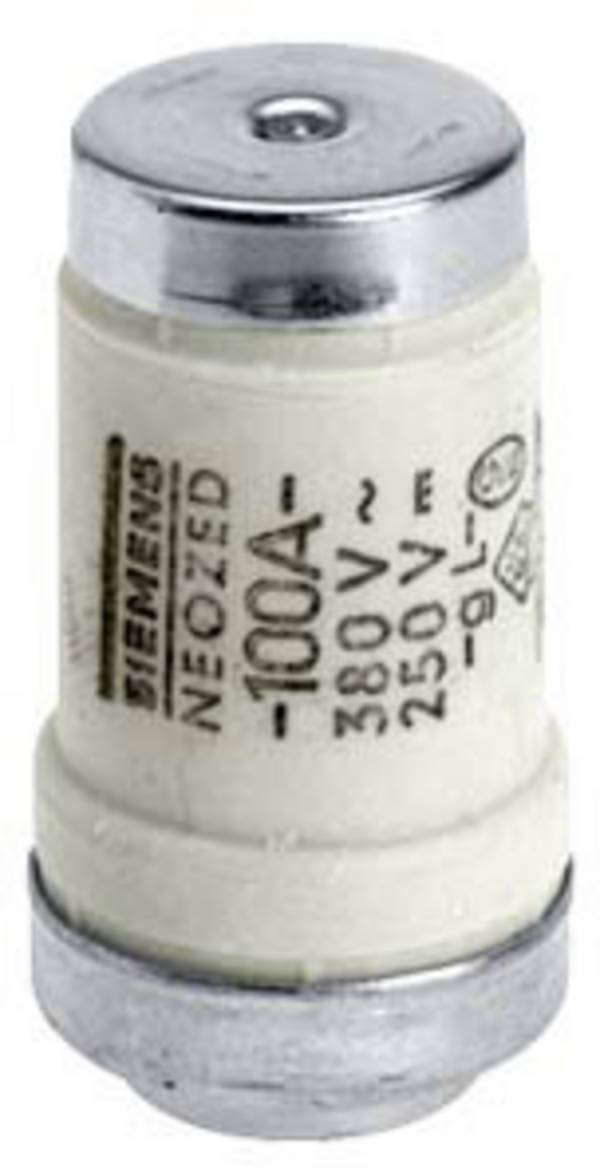

En neozed sikring består af en sikring designet til en bestemt nominel strøm, som er lavet af elektrolytisk kobber eller fint sølv. Sikringselementet er normalt omgivet af kvartssand eller luft. Dette dækning sikrer, at den resulterende bue afkøles, når sikringen udløses. Derudover er der kontakter på de to sider af sikringen (hoved- og fodkontakt). Alle disse komponenter holdes sammen af sikringen. Dette består af isolerende materiale som keramik, plast eller komposit og sikrer, at lysbue indeni ikke kan forårsage nogen skade.

Og hvad sker der, hvis Neozed-sikringsforbindelsen kører på grund af overspænding? I dette tilfælde blæser sikringen i ordets sandeste forstand. Sikringselementet får smeltet af strømmen der strømmer igennem det. Mere præcist ændrer sikringselementet materiens tilstand fra faststof til flydende til gasformigt. Endelig opstår en bue i gasformig tilstand, hvorved strømmen afbrydes på samme tid. Udløsningsadfærden ved enhedssikringer er opdelt i FF (superhurtig), F (hurtig), M (medium langsom), T (langsom) og TT (super langsom). Dette betyder den reaktionstid, som en sikring skal udløse. Mens en FF-sikring allerede reagerer på korte spændingstoppe, har sikringerne en større tolerance med hensyn til deres udfaldsadfærd med stigende grad af inerti.

Neozede sikringer er opdelt i forskellige driftsklasser. Vi præsenterer nogle af de mest almindelige klasser nedenfor: Standardtypen til generelle anvendelser kaldes gG. Udfældningsadfærden af denne type er langsomtvirkende, dvs. langsom ved lave kortslutningsstrømme og hurtig ved høje strømme. GR-typen er beregnet til beskyttelse af halvlederkomponenter (superhurtig). Sikringer af typen gS (superhurtig) bruges også til halvlederelementer og til liniebeskyttelse. Typen gF (hurtig) bruges til industrianlæg, kraftværker eller lignende. I modsætning hertil bruges typen gPV til fotovoltaiske systemer (superhurtig).

I modsætning til en strømafbryder, skal en sikring udskiftes, når den er udløst. Enhver form for brodannelse er ikke tilladt og kan være livstruende. Det bør derfor undgås! Sørg for, at den nye sikring også har den rigtige nominelle strøm og den rigtige egenskab. Hvis dette ikke overholdes, vil de tilsluttede enheder ikke længere være tilstrækkeligt beskyttet i tilfælde af overspænding. Bemærk også, at en sikring generelt er genstand for en aldringsproces. I løbet af sin livscyklus ændres sikringens udløsende adfærd på grund af aktuelle toppe, der er forårsaget, når en enhed tændes, og gennem diffusionsprocesser. En oprindeligt langsom sikring har en tendens til at blive mere smidig med tiden.
