- Produkttype
- Bimetalkontakt105
- Pris
- Varemærke
- Thermorex90ESKA12TRU COMPONENTS3
- Lukketemp. °C
- 0 °C25 °C210 °C215 °C220 °C225 °C330 °C235 °C340 °C245 °C450 °C355 °C360 °C265 °C570 °C275 °C480 °C285 °C490 °C395 °C3100 °C3105 °C2110 °C3115 °C2120 °C3125 °C3130 °C2135 °C2140 °C2145 °C3150 °C1155 °C1160 °C2165 °C1185 °C3190 °C1200 °C3220 °C2
- Åbningstemp. ± 5°C
- 10 °C215 °C220 °C225 °C230 °C235 °C340 °C245 °C250 °C455 °C260 °C565 °C270 °C475 °C380 °C485 °C290 °C495 °C2100 °C6105 °C2110 °C3115 °C1120 °C5125 °C3130 °C4135 °C2140 °C4145 °C1150 °C3155 °C2160 °C3165 °C1170 °C2180 °C2200 °C4210 °C1220 °C4240 °C3
- Certificeringer
- RoHS105
Bimetalkontakt
105 ResultaterDetails | Pris | Tilgængelighed | Åbningstemp. ± 5°C | Certificeringer | Lukketemp. °C | |
|---|---|---|---|---|---|---|
 Lignende billede ekskl. moms 173 stk. på lager Hurtig levering man. 21. sept.. | 120 °C | RoHS | - | |||
 Lignende billede ekskl. moms 5 stk. på lager Hurtig levering man. 21. sept.. | 85 °C | RoHS | 75 °C | |||
 Lignende billede ekskl. moms Ukendt leveringstid | 90 °C | RoHS | - | |||
 Lignende billede ekskl. moms 178 stk. på lager Hurtig levering man. 21. sept.. | 80 °C | RoHS | 65 °C | |||
 Lignende billede ekskl. moms 157 stk. på lager Hurtig levering man. 21. sept.. | 240 °C | RoHS | 220 °C | |||
 Lignende billede ekskl. moms 148 stk. på lager Hurtig levering man. 21. sept.. | 15 °C | RoHS | 5 °C | |||
 Lignende billede ekskl. moms 121 stk. på lager Hurtig levering man. 21. sept.. | 35 °C | RoHS | 25 °C | |||
 Lignende billede ekskl. moms 74 stk. på lager Hurtig levering man. 21. sept.. | 65 °C | RoHS | 55 °C | |||
 Lignende billede ekskl. moms 238 stk. på lager Hurtig levering man. 21. sept.. | 80 °C | RoHS | 70 °C | |||
 Lignende billede ekskl. moms 836 stk. på lager Hurtig levering man. 21. sept.. | 140 °C | RoHS | - | |||
 Lignende billede ekskl. moms 79 stk. på lager Hurtig levering man. 21. sept.. | 40 °C | RoHS | 30 °C | |||
 Lignende billede ekskl. moms 201 stk. på lager Hurtig levering man. 21. sept.. | 70 °C | RoHS | - | |||
 Lignende billede ekskl. moms 43 stk. på lager Hurtig levering man. 21. sept.. | 240 °C | RoHS | 220 °C | |||
 Lignende billede ekskl. moms 749 stk. på lager Hurtig levering man. 21. sept.. | 60 °C | RoHS | 50 °C | |||
 Lignende billede ekskl. moms 103 stk. på lager Hurtig levering man. 21. sept.. | 90 °C | RoHS | 80 °C | |||
 Lignende billede ekskl. moms 90 stk. på lager Hurtig levering man. 21. sept.. | 100 °C | RoHS | 90 °C | |||
 Lignende billede ekskl. moms 416 stk. på lager Hurtig levering man. 21. sept.. | 160 °C | RoHS | 145 °C | |||
 Lignende billede ekskl. moms 112 stk. på lager Hurtig levering man. 21. sept.. | 125 °C | RoHS | 125 °C | |||
 Lignende billede ekskl. moms 164 stk. på lager Hurtig levering man. 21. sept.. | 45 °C | RoHS | 35 °C | |||
 Lignende billede ekskl. moms 106 stk. på lager Hurtig levering man. 21. sept.. | 100 °C | RoHS | 90 °C | |||
 Lignende billede ekskl. moms 719 stk. på lager Hurtig levering man. 21. sept.. | 100 °C | RoHS | 75 °C | |||
 Lignende billede ekskl. moms 293 stk. på lager Hurtig levering man. 21. sept.. | 30 °C | RoHS | 20 °C | |||
 Lignende billede ekskl. moms 415 stk. på lager Hurtig levering man. 21. sept.. | 160 °C | RoHS | - | |||
 Lignende billede ekskl. moms 35 stk. på lager Hurtig levering man. 21. sept.. | 240 °C | RoHS | - | |||
 Lignende billede ekskl. moms 23 stk. på lager Hurtig levering man. 21. sept.. | 55 °C | RoHS | 45 °C | |||
 Lignende billede ekskl. moms Ukendt leveringstid | 220 °C | RoHS | 200 °C | |||
 Lignende billede ekskl. moms 87 stk. på lager Hurtig levering man. 21. sept.. | 120 °C | RoHS | 110 °C | |||
 Lignende billede ekskl. moms 100 stk. på lager Hurtig levering man. 21. sept.. | 60 °C | RoHS | 50 °C | |||
 Lignende billede ekskl. moms 20 stk. på lager Hurtig levering man. 21. sept.. | 220 °C | RoHS | 200 °C | |||
 Lignende billede ekskl. moms 356 stk. på lager Hurtig levering man. 21. sept.. | 15 °C | RoHS | 5 °C | |||
 Lignende billede ekskl. moms 66 stk. på lager Hurtig levering man. 21. sept.. | 50 °C | RoHS | - | |||
 Lignende billede ekskl. moms Ukendt leveringstid | 70 °C | RoHS | 60 °C | |||
 Lignende billede ekskl. moms 267 stk. på lager Hurtig levering man. 21. sept.. | 160 °C | RoHS | 150 °C | |||
 Lignende billede ekskl. moms 398 stk. på lager Hurtig levering man. 21. sept.. | 25 °C | RoHS | 15 °C | |||
 Lignende billede ekskl. moms 68 stk. på lager Hurtig levering man. 21. sept.. | 85 °C | RoHS | 75 °C | |||
 Lignende billede ekskl. moms 219 stk. på lager Hurtig levering man. 21. sept.. | 130 °C | RoHS | 120 °C | |||
 Lignende billede ekskl. moms 200 stk. på lager Hurtig levering man. 21. sept.. | 105 °C | RoHS | 95 °C | |||
 Lignende billede ekskl. moms 43 stk. på lager Hurtig levering man. 21. sept.. | 95 °C | RoHS | 85 °C | |||
 Lignende billede ekskl. moms 135 stk. på lager Hurtig levering man. 21. sept.. | 35 °C | RoHS | 25 °C | |||
 Lignende billede ekskl. moms 156 stk. på lager Hurtig levering man. 21. sept.. | 125 °C | RoHS | 115 °C | |||
 Lignende billede ekskl. moms 183 stk. på lager Hurtig levering man. 21. sept.. | 40 °C | RoHS | 30 °C | |||
 Lignende billede ekskl. moms 335 stk. på lager Hurtig levering man. 21. sept.. | 115 °C | RoHS | 105 °C | |||
 Lignende billede ekskl. moms 136 stk. på lager Hurtig levering man. 21. sept.. | 200 °C | RoHS | 185 °C | |||
 Lignende billede ekskl. moms 233 stk. på lager Hurtig levering man. 21. sept.. | 10 °C | RoHS | 0 °C | |||
 Lignende billede ekskl. moms 211 stk. på lager Hurtig levering man. 21. sept.. | 100 °C | RoHS | 85 °C | |||
 Lignende billede ekskl. moms 242 stk. på lager Hurtig levering man. 21. sept.. | 220 °C | RoHS | 200 °C | |||
 Lignende billede ekskl. moms 229 stk. på lager Hurtig levering man. 21. sept.. | 200 °C | RoHS | 185 °C | |||
 Lignende billede ekskl. moms 236 stk. på lager Hurtig levering man. 21. sept.. | 50 °C | RoHS | 40 °C | |||

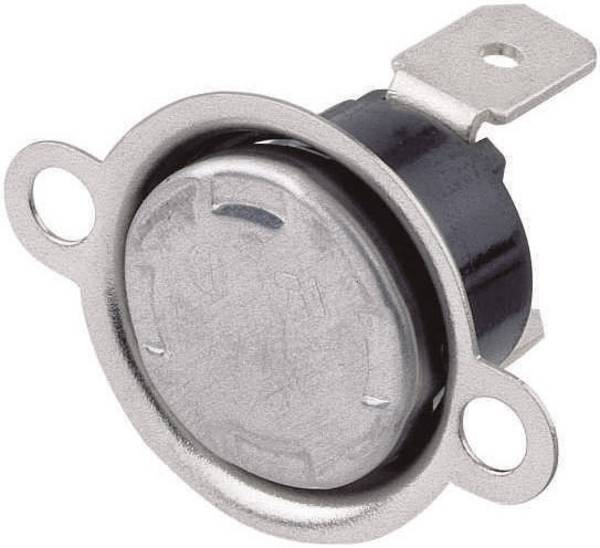

 Lignende billede ekskl. moms Ukendt leveringstid | 60 °C | RoHS | 50 °C | |||
 Lignende billede ekskl. moms 179 stk. på lager Hurtig levering man. 21. sept.. | 135 °C | RoHS | 135 °C | |||
 Lignende billede ekskl. moms 123 stk. på lager Hurtig levering man. 21. sept.. | 60 °C | RoHS | 45 °C | |||
 Lignende billede ekskl. moms 134 stk. på lager Hurtig levering man. 21. sept.. | 140 °C | RoHS | 125 °C | |||
 Lignende billede ekskl. moms 162 stk. på lager Hurtig levering man. 21. sept.. | 90 °C | RoHS | 80 °C | |||
 Lignende billede ekskl. moms 323 stk. på lager Hurtig levering man. 21. sept.. | 45 °C | RoHS | 35 °C | |||
 Lignende billede ekskl. moms 195 stk. på lager Hurtig levering man. 21. sept.. | 110 °C | RoHS | 100 °C | |||
 Lignende billede ekskl. moms 136 stk. på lager Hurtig levering man. 21. sept.. | 130 °C | RoHS | 130 °C | |||
 ekskl. moms 673 stk. på lager Hurtig levering man. 21. sept.. | 50 °C | RoHS | 35 °C | |||
 ekskl. moms 99 stk. på lager Hurtig levering man. 21. sept.. | 150 °C | RoHS | 120 °C | |||
 ekskl. moms 244 stk. på lager Hurtig levering man. 21. sept.. | 120 °C | RoHS | 90 °C | |||
 ekskl. moms 406 stk. på lager Hurtig levering man. 21. sept.. | 90 °C | RoHS | 75 °C | |||
 Lignende billede ekskl. moms 91 stk. på lager Hurtig levering man. 21. sept.. | 120 °C | RoHS | 110 °C | |||
 Lignende billede 13,52 kr. ekskl. moms 82 stk. på lager Hurtig levering man. 21. sept.. | 35 °C | RoHS | 25 °C | |||
 ekskl. moms 553 stk. på lager Hurtig levering man. 21. sept.. | 80 °C | RoHS | 65 °C | |||
 ekskl. moms 350 stk. på lager Hurtig levering man. 21. sept.. | 100 °C | RoHS | 85 °C | |||
 Lignende billede ekskl. moms 352 stk. på lager Hurtig levering man. 21. sept.. | 150 °C | RoHS | 140 °C | |||
 Lignende billede ekskl. moms 50 stk. på lager Hurtig levering man. 21. sept.. | 80 °C | RoHS | 70 °C | |||
 Lignende billede ekskl. moms 145 stk. på lager Hurtig levering man. 21. sept.. | 70 °C | RoHS | 60 °C | |||
 Lignende billede ekskl. moms 142 stk. på lager Hurtig levering man. 21. sept.. | 155 °C | RoHS | 145 °C | |||
 Lignende billede ekskl. moms 150 stk. på lager Hurtig levering man. 21. sept.. | 125 °C | RoHS | 115 °C | |||
 Lignende billede ekskl. moms 250 stk. på lager Hurtig levering man. 21. sept.. | 220 °C | RoHS | - | |||
 Lignende billede ekskl. moms 87 stk. på lager Hurtig levering man. 21. sept.. | 180 °C | RoHS | 165 °C | |||
 Lignende billede ekskl. moms 238 stk. på lager Hurtig levering man. 21. sept.. | 75 °C | RoHS | 65 °C | |||
 Lignende billede ekskl. moms 125 stk. på lager Hurtig levering man. 21. sept.. | 100 °C | RoHS | - | |||
 Lignende billede ekskl. moms 83 stk. på lager Hurtig levering man. 21. sept.. | 140 °C | RoHS | 130 °C | |||
 Lignende billede ekskl. moms 917 stk. på lager Hurtig levering man. 21. sept.. | 180 °C | RoHS | - | |||
 Lignende billede ekskl. moms 239 stk. på lager Hurtig levering man. 21. sept.. | 170 °C | RoHS | 160 °C | |||
 Lignende billede ekskl. moms 178 stk. på lager Hurtig levering man. 21. sept.. | 120 °C | RoHS | 105 °C | |||
 Lignende billede ekskl. moms 82 stk. på lager Hurtig levering man. 21. sept.. | 20 °C | RoHS | 10 °C | |||
 Lignende billede ekskl. moms 156 stk. på lager Hurtig levering man. 21. sept.. | 20 °C | RoHS | 10 °C | |||
 Lignende billede ekskl. moms 193 stk. på lager Hurtig levering man. 21. sept.. | 25 °C | RoHS | 15 °C | |||
 Lignende billede ekskl. moms 95 stk. på lager Hurtig levering man. 21. sept.. | 145 °C | RoHS | 135 °C | |||
 Lignende billede ekskl. moms 112 stk. på lager Hurtig levering man. 21. sept.. | 170 °C | RoHS | 160 °C | |||
 ekskl. moms 1465 stk. på lager Hurtig levering man. 21. sept.. | 75 °C | RoHS | 65 °C | |||
 Lignende billede ekskl. moms 302 stk. på lager Hurtig levering man. 21. sept.. | 210 °C | RoHS | 190 °C | |||
 Lignende billede ekskl. moms 101 stk. på lager Hurtig levering man. 21. sept.. | 10 °C | RoHS | 0 °C | |||
 Lignende billede ekskl. moms 133 stk. på lager Hurtig levering man. 21. sept.. | 110 °C | RoHS | 100 °C | |||
 Lignende billede ekskl. moms 182 stk. på lager Hurtig levering man. 21. sept.. | 95 °C | RoHS | 85 °C | |||
 Lignende billede ekskl. moms 395 stk. på lager Hurtig levering man. 21. sept.. | 150 °C | RoHS | 140 °C | |||
 Lignende billede ekskl. moms 28 stk. på lager Hurtig levering man. 21. sept.. | 135 °C | RoHS | 125 °C | |||
 Lignende billede ekskl. moms 336 stk. på lager Hurtig levering man. 21. sept.. | 75 °C | RoHS | 65 °C | |||
Rådgiver
Teksten forneden er maskineoversat fra den tyske originaltekst.
Værd at vide til bimetalkontakter
Hvordan fungerer bimetalkontakt?
Selvåbnende og selvlukkende bimetal-temperaturkontakt
Automatisk og manuel nulstilling af bimetalomskiftere
Anvendelsesområder for bimetalkontakter
Montering af bimetalkontakter
FAQ - ofte stillede spørgsmål om bimetalkontakter
Hvordan fungerer bimetalkontakt?
En bimetalkontakt (se billede) består af to metaller med forskellige varmeudvidelseskoefficienter. De forbindes fast med hinanden.
Ved opvarmning eller afkøling ændrer de to lag af bimetallet forskelligt omfang ved hjælp af den specifikke varmeudvidelseskoefficient. Da et metal udvider sig mere end det andet, bøjer hele metalkonstruktionen sig. Når temperaturen går tilbage, finder bimetal tilbage til sin udgangsposition.
Små bimetalplader har et springforhold. De ændrer deres form pludselig fra konkave krumning for konveks krumning. Derfor er mange bimetal-temperaturkontakter konstrueret som brik.
Tip: De økologiske metaller reagerer både på elektrisk Varme og på ændringer i den omgivende temperatur.
Selvåbnende og -lukkende bimetal-temperaturkontakt
Selvåbnende bimetalkontakt
Leder strømmen i uformeret tilstand .
Selvåbnende temperaturregulering anvendes ofte som temperatursikring eller som overspændingsbeskyttelse. Hvis maks.-temperaturen enten er nået i nærheden eller med den aktuelle spænding, afbryder bimetal-temperaturafbryderen den elektriske forbindelse og afbryder dermed kredsløbet. På den måde forhindres skader på grund af overophedning.
Selvlukkende bimetalkontakt
Holder kredsløbet afbrudt under normale forhold.
Først når lukke-temperaturen er nået, opretter kontakten i bimetal-temperaturafbryderen den elektriske forbindelse her , for at sætte andre elektriske forbrugere i gang. Selvlukkende temperaturkontakter bruges for eksempel til aktivering af elektriske varmeapparater, kølere, blæsere og kølerblæsere.
Bimetal-termostater er både selvåbnende og selvlukkende.
Automatisk og manuel nulstilling af bimetalomskiftere
Mange bimetalkontakter fungerer som automatisk temperaturkontrol. De forformer sig ved opnåelse af skiftpunkts specifikke temperatur og genoptager ved afkøling deres oprindelige koblingsposition. Denne proces kaldes automatisk nulstilling af bimetalomskiftere.
Bimetaltermostater fungerer automatisk tilbagestillende, både selvåbnende og selvlukkende. De egner sig til cyklisk kobling af temperaturkritisk drift. På den måde kan du for eksempel altid lave varmen ved en bestemt temperatur for automatisk temperaturkontrol og ved opnåelse af en anden tolerancegrænse frakobles varmesystemet fra strømnettet.
Den manuelle funktion til nulstilling er yderligere integreret ved nogle temperaturregulatorer og har mange praktiske fordele:
- Selvåbnende bimetalkontakt med manuel nulstilling sætter ikke selv processen i gang igen ved afkøling, men kræver manuel betjening. De kan for eksempel findes i toastere, for her skal der ikke altid grilles igen, uden at der indimellem er ilagt nyt brød.
- Selvlukkende bimetalkontakt med manuel nulstilling lukker kredsløbet ved en bestemt temperatur og afbryder det derefter ikke uden fremmed tilslutning. Et eksempel herpå er brugen af sådanne termoafbrydere i nødstrømsaggregatet for køleblæsere, som først tages ud af drift, når en tekniker har fuldt installeret den primære genfremstillede forsyning.
Anvendelsesområder for bimetalkontakter
Bimetalkontakt, der anvendes som beskyttelse mod overophedning, afbryder koblingskredsløbet ved overtemperatur. Ligeledes arbejder bimetalkontakt som temperaturføler til overstrømsbeskyttelse. Som elektronisk temperaturkontakt opvarmes bimetal på grund af den underliggende strømkilde og skærer koblingskredsløbet, når en bestemt temperatur nås, med sin sprænge deformation.
- Bimetal-termostater er temperaturfølsomme kontakter til cyklisk drift. Stiger temperaturen for høj, eller falder den for dybt ned, afbryder eller forbinder bimetal-termostaten det elektriske kredsløb.
- Bimetalkontakt med manuel nulstilling anvendes ved processer, der kræver menneskelige indgreb efter hver adskillelse eller forbindelse af det menneskelige kredsløb.
Montering af bimetalkontakter
Bimetalkontakter anbringes som temperatursensorer i kontaktskabe eller direkte på transformatorer, motorer, halvleder-kølelegemer og lignende komponenter.
Bimetalkontakten skal installeres så tæt som muligt på kontrolpunktet, hvis den omgivende temperatur skal anvendes som indikator for koblingen, således at den er underlagt de samme temperaturbetingelser som det system, der skal reguleres.
Traditionel bimetalkontakt med brik har to kontaktøjer på siderne til montering af indgående og udgående strømkabler ved hjælp af indstiks-, nitte-, lodde- eller svejseforbindelse.
Temperaturføleren til de termiske sensorfunktioner befinder sig ofte nederst på huset.
FAQ - ofte stillede spørgsmål om kontakt med bimetal
Hvad was temperaturangivelsen i parentes?
Temperaturangivelsen i klemmerne angiver kontaktens termiske toleranceområde. Ved valg af bimetal-temperaturomskiftere skal du være opmærksom på denne tolerancemargen og vælge denne, så dine processer fungerer uden problemer, samtidig med at der inddrages en fuld tolerance-afvigelse.
Hvad was der skal overholdes i forbindelse med nominel spænding og koblingsstrøm?
Brug kun bimetalkontakten under de i det pågældende håndblad angivne rammebetingelser for at forhindre skader på komponenten og for at sikre en pålidelig temperaturstyring.
Hvilken åbnings- eller lukketemperatur har min bimetalkontakt brug for?
Det afhænger af anvendelsesformålet for din temperaturregulering. Vær ved valg af de korrekte temperaturværdier for din kobling også opmærksom på de tolerancemargener, der er angivet i parentes.
