Details | Pris | Tilgængelighed | Kabinet | Spærrespænding U(R) | Fremadgående strøm I(F) | Gennemgangsspænding U(F) | Monteringsmåde | Certificeringer | Konfiguration (diode) | Emballage-type | Zoner-spænding U(Z) | Ydelse (max) P(TOT) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 Lignende billede Diotec Si-ensretterdiode 1N4007 DO-204AL 1000 V 1 AConrad Electronic ekskl. moms 27341 stk. på lager Hurtig levering man. 21. sept.. Min: 70 | DO-204AL | 1000 V | 1 A | 1.1 V | Gennemgangshul | RoHS | - | - | - | - | |||
 Lignende billede Diotec Si-ensretterdiode 1N4004 DO-204AL 400 V 1 AConrad Electronic ekskl. moms 31136 stk. på lager Hurtig levering man. 21. sept.. Min: 70 | DO-204AL | 400 V | 1 A | 1.1 V | Gennemgangshul | RoHS | - | - | - | - | |||
 Lignende billede Diotec Si-ensretterdiode SM4002 DO-213AB 100 V 1 AConrad Electronic ekskl. moms 29 stk. på lager Ukendt leveringstid Min: 30 | DO-213AB | 100 V | 1 A | 1.1 V | Overflademontage | RoHS | - | - | - | - | |||
 Lignende billede Diotec Schottky-diode 1N5819 DO-15 40 V Enkeltvis #####Tape and ReelConrad Electronic ekskl. moms 2226 stk. på lager Hurtig levering man. 21. sept.. Min: 100 | DO-15 | 40 V | 3 A | 0.90 V | Gennemstikningsmontage | RoHS | Enkeltvis | #####Tape and Reel | - | - | |||
 Lignende billede Diotec Si-ensretterdiode 1N4002 DO-204AL 100 V 1 AConrad Electronic ekskl. moms 10351 stk. på lager Hurtig levering man. 21. sept.. Min: 25 | DO-204AL | 100 V | 1 A | 1.1 V | Gennemgangshul | RoHS | - | - | - | - | |||
 Lignende billede ekskl. moms 291 stk. på lager Hurtig levering man. 21. sept.. Min: 30 | DO-41 | 1 V | - | - | Gennemstikningsmontage | RoHS | - | - | 5.60 V | 2 W | |||
 Lignende billede TRU COMPONENTS Ultrahurtig si-diode TC-1N4148 SOD-27 75 V 150 mAConrad Electronic ekskl. moms 14884 stk. på lager Hurtig levering man. 21. sept.. Min: 300 | SOD-27 | 75 V | 150 mA | 1 V | Gennemgangshul | RoHS | - | - | - | - | |||

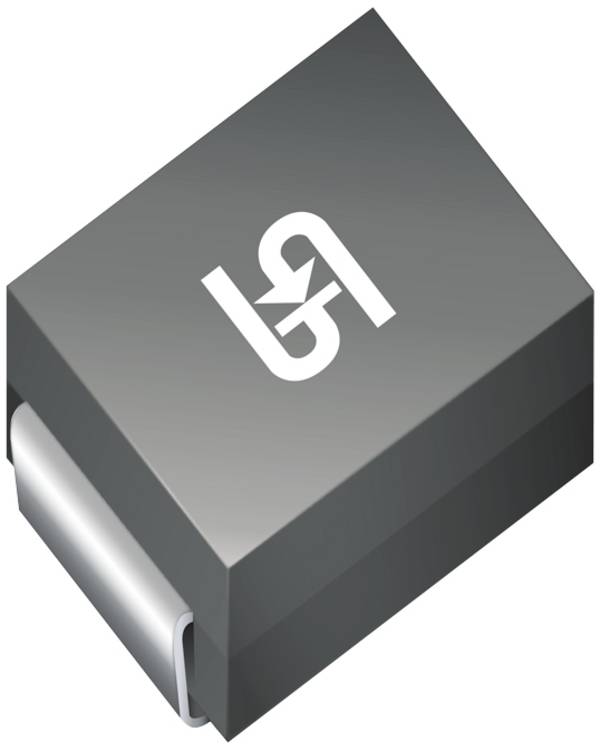

 Taiwan Semiconductor TVS-diode SMBJ15A Tape on Full reelConrad Electronic ekskl. moms 153 stk. på lager Hurtig levering man. 21. sept.. Min: 10 | - | - | - | - | Printplademontering | RoHS | - | Tape on Full reel | - | - | |||
ekskl. moms 2276 stk. på lager Hurtig levering man. 21. sept.. Min: 50 | DO-35 | 40 V | 350 mA | 750 mV | Gennemgangshul | - | Enkeltvis | - | - | - | |||
 Lignende billede Diotec Si-ensretterdiode 1N4001 DO-204AL 50 V 1 AConrad Electronic ekskl. moms 23535 stk. på lager Hurtig levering man. 21. sept.. Min: 50 | DO-204AL | 50 V | 1 A | 1.1 V | Gennemgangshul | RoHS | - | - | - | - | |||
Købes oftest
Meest gekocht
Bedst bedømte produkter
Best beoordeelde producten
Rådgiver
En diode leder elektrisk strøm i én retning. Dens drift ligner meget en kontraventil, i hvilken væske, pulver eller gas ledes i én retning. Hos Conrad tilbyder vi en lang række forskellige dioder og tilbehør. Du får den bedste kvalitet til de bedste priser.
Teksten forneden er maskineoversat fra den tyske originaltekst.
Værd at vide til dioder
Hvordan fungerer dioder?
Dioders anvendelsesområder
Sådan finder du de passende dioder
FAQ - ofte stillede spørgsmål om dioder
Hvordan fungerer dioder?
En diode fungerer som en tilbageslagsventil: Strømmen kan kun strømme i flowretning, modsat forløber dioden' spærreretning.
I opbygningen af en diode finder man som funktionel basis enten et p-n-doteret halvlederkrystal eller en metalhalvlederovergang. Med p-n- eller materialenovergang fastlægges den bevægelige lades ensidige flowretning, når halvlederdioden passerer.
Egenskaber: Når anoden på pluspolen ligger, flyder strømmen. Hvis anoden på minuspolen ligger, er dioden spærret.
Gennemgangsretningen skal ligge tilstrækkelig stor spænding til, at dioden kan strømme strømmen. Denne minimalværdi for spændingen betegnes også som sveller- eller sludespænding for dioden US eller synonym.
Strøm-spændings-karakteristikken beskriver forbindelsen mellem elektrisk strøm og spænding i topolede halvlederdioder. Den kaldes i-U-karakteristik eller U-i-diagram.
Den tekniske tegnings graf må ikke være lineær for dioder. Først ved anlægning af svellespændingen ved anoden stiger strømstrømmen. De konkrete strømspændingskarakteristika fra en diode er produktspecifik og desuden temperaturafhængig.
Dioders anvendelsesområder
Brugen af traditionelle dioder har tre hovedmål:
- Ensretning af vekselspænding
- Begrænsning af spændinger
- Stabilisering af spændinger
Desuden anvendes halvlederoverførselssystemet for diodestandarder også til andre formål, f.eks. zenerdioderne, hvis funktion forklares nærmere nedenfor.
Sådan finder du de passende dioder
Find passende dioder til din anvendelse, ved først at vælge den rigtige kategori af dioder i vores online shop og derefter filtrere den efter yderligere udvælgelseskriterier som for eksempel gennemgangsspænding, spærrespænding og driftstemperatur.
Dioder (standard/HF/effekt)
Standard-sortimentet af dioder omfatter halvleder-dioder såsom ensretterdiode, silicium-dioder, germanium-dioder, Avalanche-dioder, Schottky-dioder eller højspændingsdioder.
Diodesortimenter
I denne kategori finder du samletilbud fra forskellige diodetyper i stort antal.
Kapacitetsdioder
Kapacitetsdioder nævnes også afstemningsdioder, for kapaciteten kan styres ved at ændre den anvendte spænding. Derved bortfalder anvendelsen af de tidligere normale, væsentligt større rotationskondensatorer.
Schottky-dioder
Disse modeller har ikke nogen p-n-overgang, men i stedet en spærreende metalhalvlederovergang , Schottky-kontakten. De fungerer som ensrettere og har en væsentligt hurtigere overgang fra kørsel fremad til spærredrift end traditionelle dioder. Dens spærrestrøm er meget temperaturafhængig.
Zenerdioder
Zenerdioder, kort Z-dioder, er kendetegnet ved deres gennembrudsspænding, Z-spændingen, fra hvilken der kan registreres et lavinagtig gennembrud i spændingen. De drives for det meste i spærreretning, i gennemgangsretning fungerer zenerdioder som normale dioder. De anvendes til stabilisering af spændingen.
Dæmper-dioder
Suppressordioder, også transient absorption zener diode (TAZ-diode) eller transient Voltage suppressor diode (TVS-diode), fungerer som overspændingsbeskyttelse og beskytter elektroniske komponenter mod for høje spændingsimpulser i kredsløbet eller ved ydre påvirkninger som lynnedslag. Når deres tærskelspænding er nået, leder disse dioder strømmen af fejlimpulsen ud i en parallelstrømkreds og dermed forbi den komponent, der skal beskyttes.
Tip: I diode-sale finder du særligt billige og aktuelt downloadede tilbud til dioder på vores online-shop. Lad dig inspirere af det store udvalg af produkter hos den gode hestemakrel. Ved mange dioder får du ved køb af større styktal som standard en mængderabat. Oplysninger herom kan findes i valglisterne i højre kolonne eller i de pågældende undersider af specifikke produkter.
FAQ - ofte stillede spørgsmål om dioder
Hvordan genkender jeg ved indbygning i en kobling, hvilken side katoden er, og hvilken side er anoden til en diode?
For dioder er der grundlæggende to systemer til mærkning af polaritet og andre elektriske egenskaber. På den amerikanske JEDEC-mærkning er katoden den bredeste af fire ringe. Ved Pro-Electron, den europæiske mærkning, er der to brede ringe på katodesiden. Ekstra bogstaver, tal og farvekodninger giver oplysninger om yderligere elektriske parametre for den pågældende diode. Advarsel: Ved siden af de to præsenterede mærker findes der mange andre systemer til kodning af diodernes polaritet. Lad i tvivlstilfælde producenten rådgive dig.
Hvorfor skal driftstemperaturen overholdes ved dioder?
Når der i det konkrete produktdatablad tales om en diode med spærrelagstemperatur, drejer det sig her ikke om den omgivende temperatur for kontinuerlig drift, men om temperaturspidser, som komponenten kan modstå i en begrænset periode. Overskridelse af driftstemperaturen kan føre til termisk ødelæggelse af halvlederelementerne i dioden. Både den omgivende temperatur og den omgivende elektriske spænding kan forårsage sådanne skader, hvis dioden ikke kan afgive sin tabsvarme i tilstrækkelig grad.
