Alle produkter
Details | Pris | Tilgængelighed | Rækkeantal | Tilslutning | Poltal | Konstruktion | Indhold | Certificeringer | Emballage-type | Farve | Chassismateriale | Kabeludgange | Tilslutningsvinkel | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ekskl. moms 14 sæt på lager Hurtig levering man. 21. sept.. | 3 | Skruer | 15 | Tilslutning, indbygning lodret | 1 stk | - | - | - | - | - | - | |||
ekskl. moms 276 stk. på lager Hurtig levering man. 21. sept.. | 2 | Skruer | 37 | Stik, indbygning vandret | 1 stk | RoHS | - | - | - | - | - | |||
 Lignende billede ekskl. moms 94 stk. på lager Hurtig levering man. 21. sept.. | 2 | Skruer | 9 | Tilslutning, lige | 1 stk | - | - | - | - | - | - | |||
 Lignende billede ekskl. moms 167 sæt på lager Hurtig levering man. 21. sept.. | 2 | Loddekop | 9 | Stik, lige | 1 stk | RoHS | - | - | - | - | - | |||
 Lignende billede encitech 6826-0141-01 JSFM-32.5-UNC4-40-T5 Metal 1 stk BulkConrad Electronic ekskl. moms 707 stk. på lager Hurtig levering man. 21. sept.. Min: 5 | - | - | - | - | 1 stk | - | Bulk | grå (grey) | - | - | - | |||
 Lignende billede ekskl. moms 173 sæt på lager Hurtig levering man. 21. sept.. | 2 | Loddekop | 9 | Tilslutning, lige | 1 stk | RoHS | - | - | - | - | - | |||
 ekskl. moms 358 stk. på lager Hurtig levering man. 21. sept.. | 2 | Loddekop | 25 | Stik, indbygning lodret | 1 stk | RoHS | - | - | - | - | - | |||
 Lignende billede ekskl. moms 115 stk. på lager Hurtig levering man. 21. sept.. | - | - | 25 | - | 1 stk | RoHS | - | grå (grey) | Metal | 1 | 180 ° | |||
 ekskl. moms 4 sæt på lager Hurtig levering man. 21. sept.. | 3 | Loddekop | 15 | Stik, lige | 1 Set | - | - | - | - | - | - | |||
ekskl. moms 2 sæt på lager Hurtig levering man. 21. sept.. | 2 | Skruer | 9 | Stik, indbygning lodret | 1 stk | - | - | - | - | - | - | |||
Købes oftest
Meest gekocht
Bedst bedømte produkter
Best beoordeelde producten
Rådgiver
Leder du efter D-sub-stik? Så er du kommet til det rette sted! Conrad tilbyder altid en bred vifte af D-sub-stik!
Teksten forneden er maskineoversat fra den tyske originaltekst.
Værd at vide til D-sub-stikforbindelse
Hvad er D-sub-stik?
Hvilke udformninger af D-sub-stikforbindelser findes der?
Standarder og retningslinjer for D-sub-stik
Valg af D-Subs og tilbehør
FAQ - ofte stillede spørgsmål om D-sub-stikforbindelser
Hvad er D-sub-stik?
I det D-formede kabinet på de mandlige stikforbindelser er der placeret ben som elektriske kontakter. Det kvindelige modstykke har passende tilslutninger til polerne. Med stikhuset dækkes kablerne til de enkelte ledninger. .
For øvrigt: Ved indførelsen af denne stiktype af den amerikanske virksomhed Canton i 1952 var designet til de daværende forhold avanceret lille, og derfor var den oprindelige tilføjelse som D-Miniature .
Med den trapezformede stiktilslutning, der er anbragt i en, to eller tre rækker, er de elektriske ledninger ordnet og sikret mod at dreje.
Denne standardiserede anordning gør det desuden muligt hurtigt at finde en passende topnøgle. Følgende standardspecifikationer for placering af D-sub-stikforbindelser kan generaliseres:
- Stifterne (ben) har en diameter på 1 mm.
- Ved siden af hinanden skal afstanden mellem to ben være 2,77 mm, hvis variationstolerancen er ± 0,1 mm.
- Overliggende ben har en afstand på 2,84 mm fra hinanden.
- Stiftrækkerne er forskudt med halvdelen af mellemstanden. (For montering af et sub-stik er det logisk, at den samme anordning anvendes)
Vores praktiske tip: Pas på med jævne mellemrum
Især i forbindelse med højstrømskontakter og integrerede koaksialforbindelser forekommer producent- og byggespecifikt oftere afvigelser fra de standardiserede intervaller mellem kontaktben indbyrdes!
Hvilke udformninger af D-sub-stikforbindelser findes der?
| Størrelsesbetegnelse | Standard D-sub | HD D-SUB | ||
|---|---|---|---|---|
| Rækker | Poltal | Rækker | Poltal | |
| A | 2 | 15 | 3 | 26 |
| B | 2 | 25 | 3 | 44 |
| C | 2 | 37 | 3 | 62 |
| D | 3 | 50 | 4 | 78 |
| E | 2 | 9 | 3 | 15 |
| F | - | - | 5 | 104 |
D-sub-stik findes i mange varianter. Stikforbindelser med 9 til 50 polakker er normale til en standard D-Sub. Nyere modeller til overførsel af signaler med HD-kvalitet har til dels betydeligt flere poler. Tabellen giver et overblik over gængse størrelser til D-sub-stiktyper og bogstavsID:
* der er mange andre bemærkninger.
Tip: Stikforbindelsen fikseres ofte ved hjælp af en ekstra skrueforbindelse. Ikke kun D-Sub-stik og -tilslutning, men også skruegevind skal tilpasses hinanden.
For øvrigt anvendes D-Sub-stikforbindelser til industrielt brug som universaltilslutninger til printplader i printmontering. Printpladen er ikke selv standardiseret, men er med det anbragte D-Sub-stik kompatibel med andre systemer.
Standarder og retningslinjer for D-sub-stikforbindelser
D-sub-stiksystemet anvendes internationalt. D-sub-standarden er reguleret på tværs af grænserne i direktiv IEC 807-2/11. Desuden er specifikationer for enkelte varianter af D-Subs fastsat i egne ISO-standarder. I Tyskland finder din-norm 41652-1 anvendelse på D-Sub-forbindelser.
Valg af D-Subs og tilbehør
I vores online shop finder du færdige stikforbindelser og tilbehør i følgende kategorier:
D-SUB-adapter og tilslutningskabel
Adapter med tilslutningskabler giver den individuelle pin-belægning til professionelle brugere og selvbyggere. Advarsel ved montering!
Hvad angår tildeling af de enkelte kontakter, opstår der altid misforståelser i forbindelse med nummereringen, da nogle brugere beskriver placeringen fra et loddeperspektiv, mens andre bruger ovenfra på en færdig stikforbindelse til situationsbeskrivelsen af de enkelte kontakter.

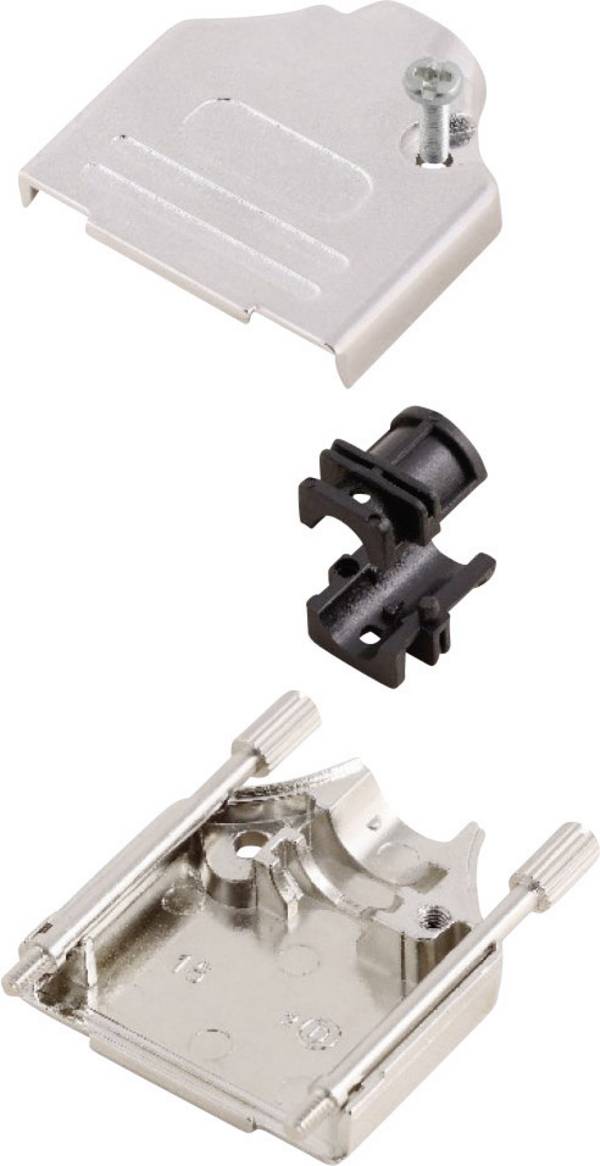

D-sub-kabinet
D-Sub-kabinet omslutter færdige D-sub-stikforbindelser eller selvbyggede adaptere. De gør det nemmere at sikre forbindelsespunktet mellem stik og bøsning med standardiserede skrueforbindelser.
Farvegivning fra nogle D-Sub-kabinetter er nyttig for at bevare overblikket ved mange kabler samtidigt.
D-sub kontakter
under "D-Sub-kontakter" kan findes i forskellige stift- og kontakter til montering i stikforbindelsesapparater.
D-sub-stikket
i kategori D-sub-stikket omfatter bøsningslister, stiftlister og hybrider i trapezformet placering.
Tilbehør
til D-sub-stikforbindelser, tilbehøret til D-sub-stikforbindelser er alsidigt. Det omfatter bl.a.:
- Fastgørelsesmateriale
- Dæksler
- Håndtænger
- Positioneringsmuffer
- Kabeltyller;
- Crimphylster
FAQ - ofte stillede spørgsmål om D-sub-stikforbindelser
Hvad gør jeg, hvis der ikke er nok plads til en frontal indsat D-Sub-stikforbindelse, f.eks. i et computerkabinet eller foran en væg?
Ved standardversionen af D-Subs er tilslutningsvinklen 180°. Nogle gange er det nok at dreje et stik 90° og alligevel montere det vandret eller lodret til lige at stikke ind. I mere komplicerede tilfælde er der D-subs med forskellige tilslutningsvinkler. I filtrets tilslutningsvinkel finder du afvigende muligheder, hvis du ikke har den fulde længde af stikket til rådighed horisontalt, og du derfor vil sætte det »skråt«. Også til at lede det centrale kabel bag på stikket er der forskellige retninger.
Hvordan kan jeg fastgøre kablerne i D-sub-adapteren?
Vælg den ønskede fastgørelsesmåde i filtertilslutningen. Der findes forskellige varianter. Fastgørelse i selvbyg fungerer for eksempel ved lodning, krympning, prints, skæreklemmer, skruer eller trækfjedre.
Hvor mange rækker og poler skal jeg planlægge, når jeg selv skal lave en D-sub?
Det er der ingen bestemmelser om. Det er frem for alt vigtigt, at stik og bøsning har lige så mange rækker og poler, så de senere passer sammen. Som du belægning de enkelte pin-kontakter er dermed irrelevant.
