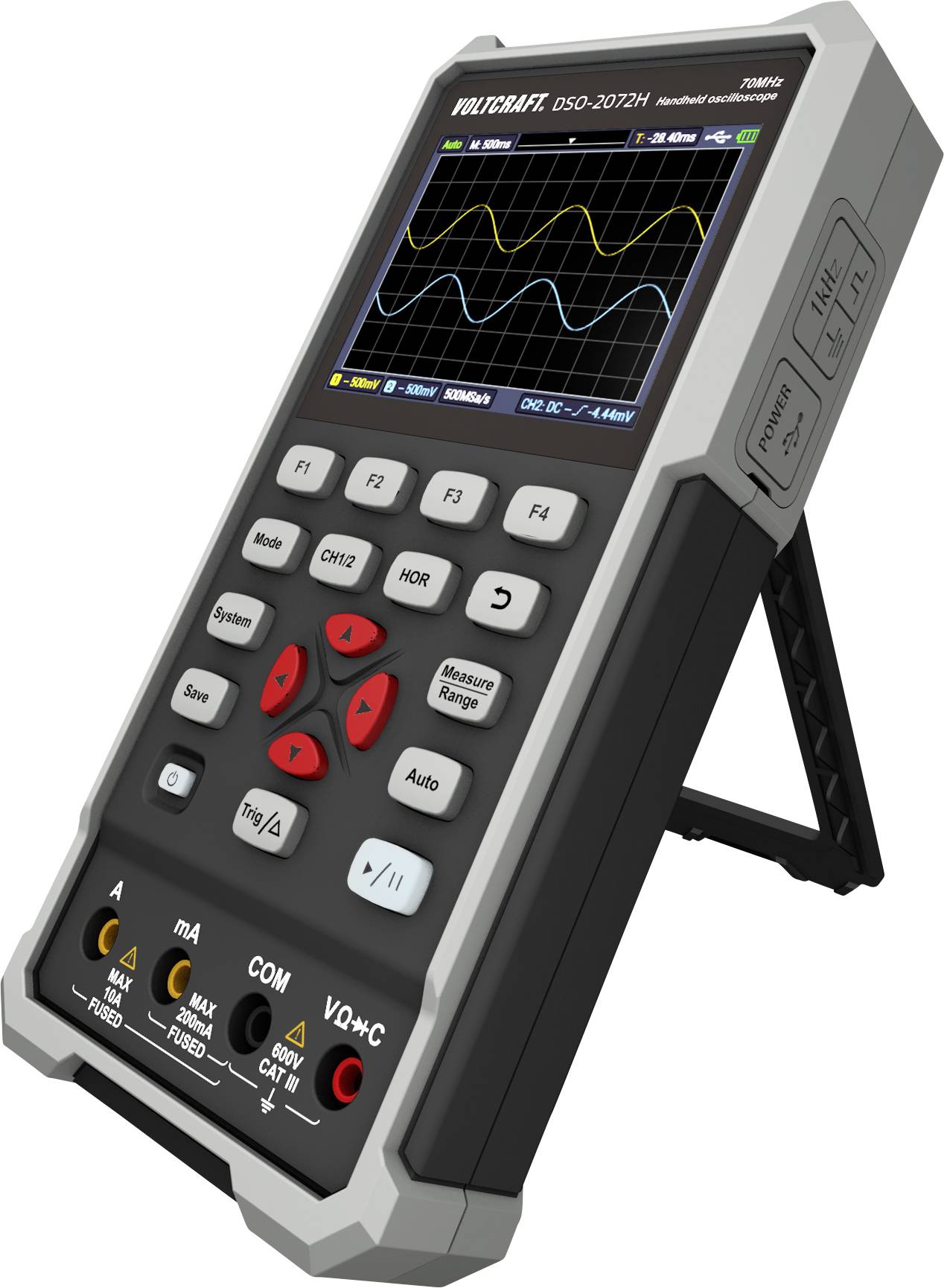

Et digitalt oscilloskop med en skærm viser flere bølgeformede linjer. Forskellige knapper er arrangeret nedenunder.

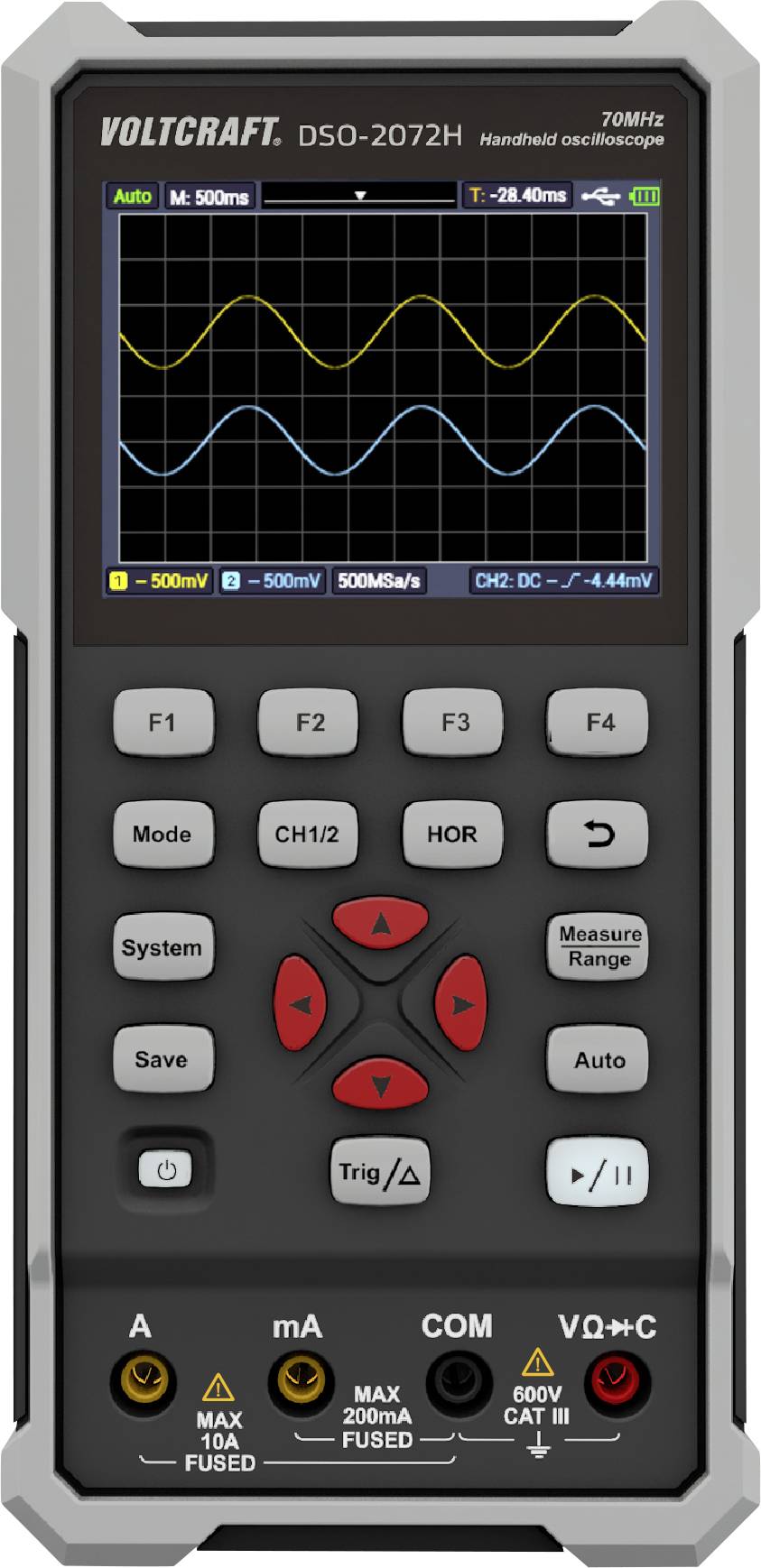

Bærbar oscilloskop-tester med display. Viser to bølgeformede signaler. Forskellige betjeningsknapper til indstillinger. Model Voltcraft DSO-2072H.

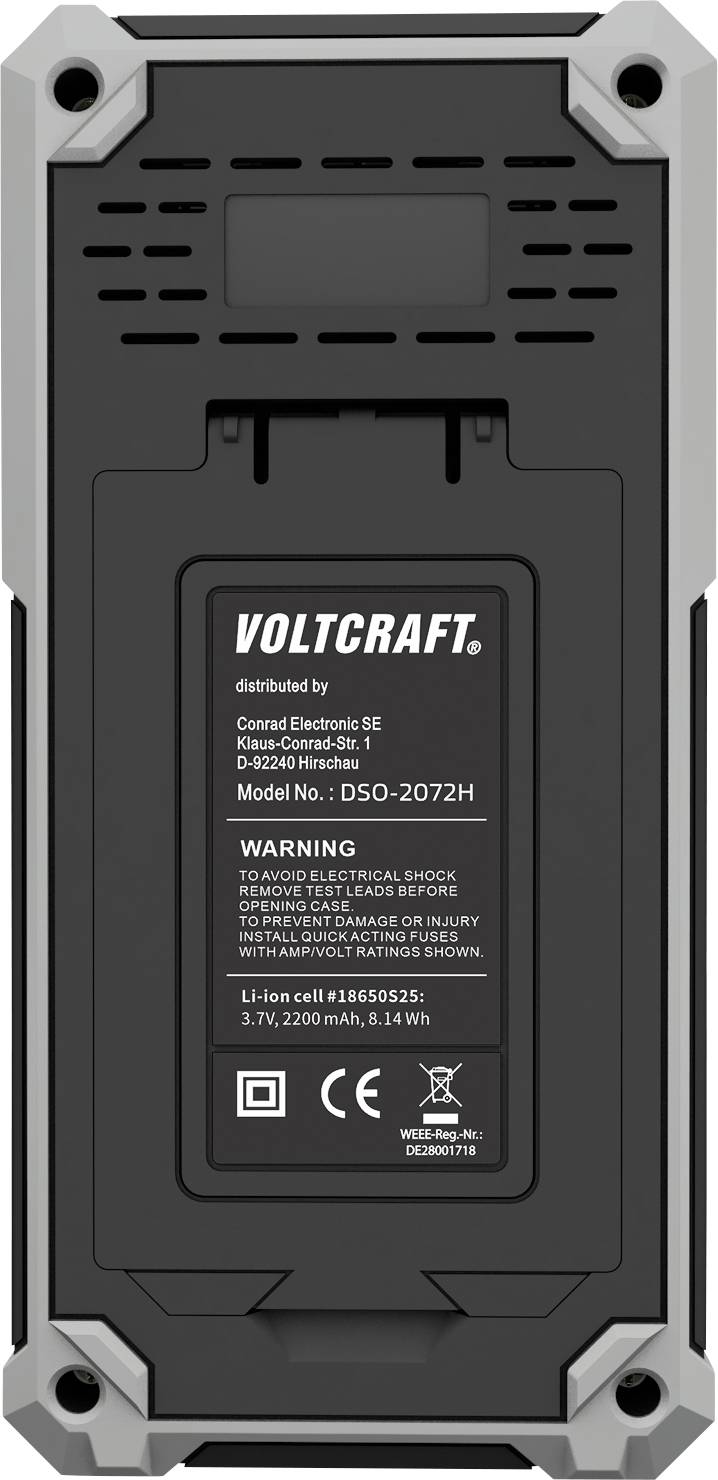

Bagside af en enhed med åben låg, viser produktoplysninger som modelnummer 'DSO-2072H' og advarsler.

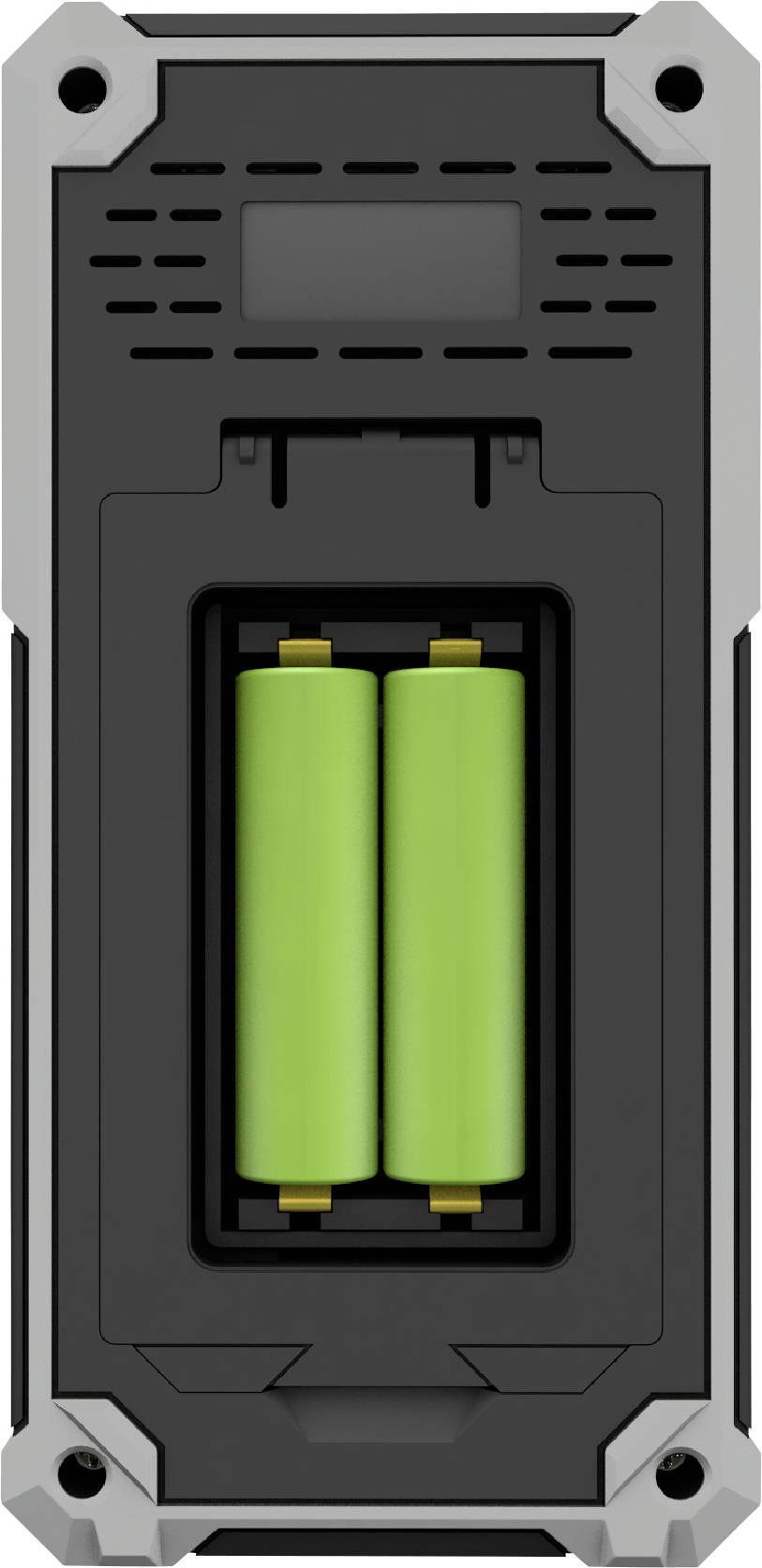

To dansk:<br><br>To grønne batterier er placeret i et rektangulært, sort hus med grå hjørner. Huset fremstår robust og industrielt.

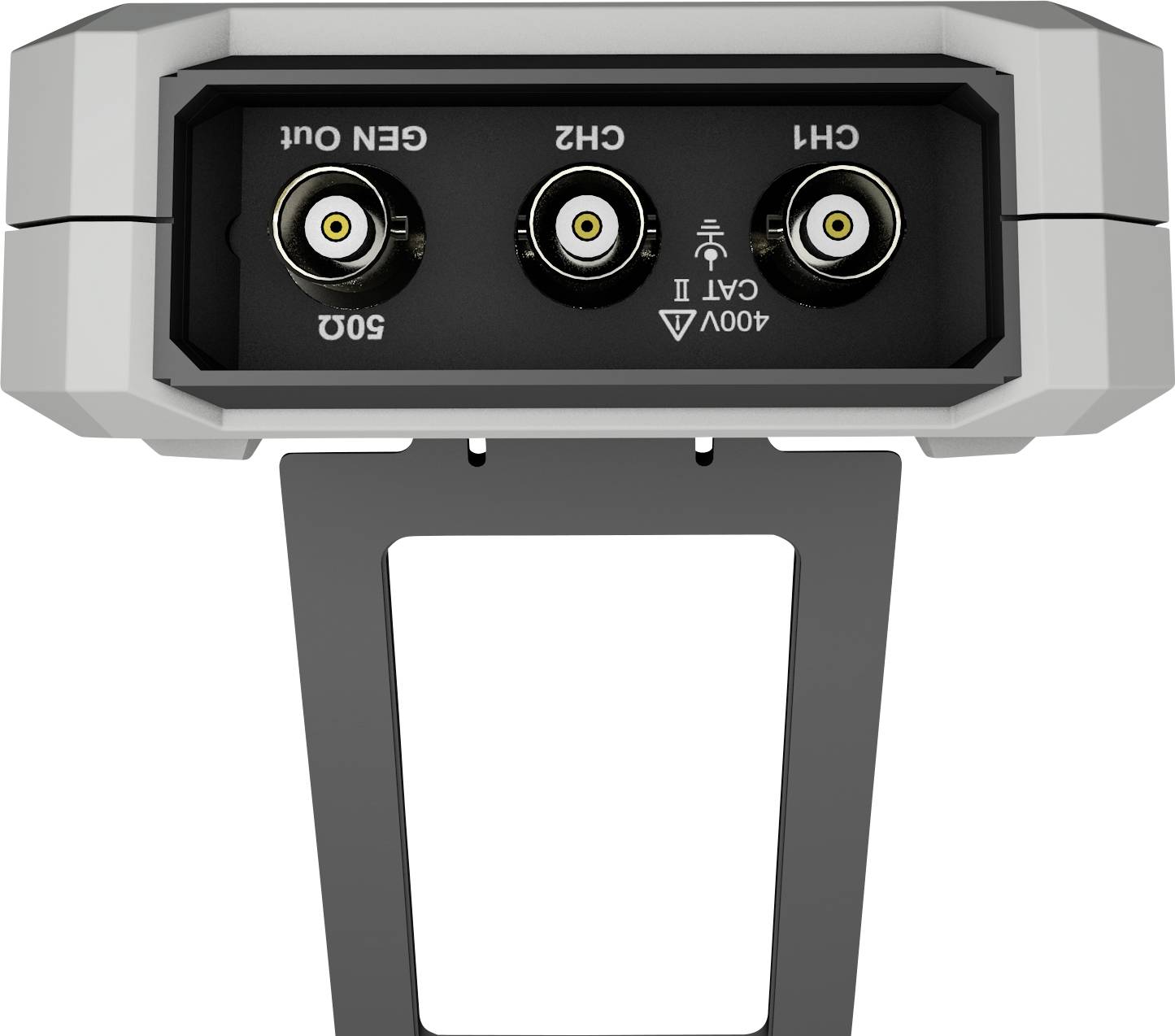

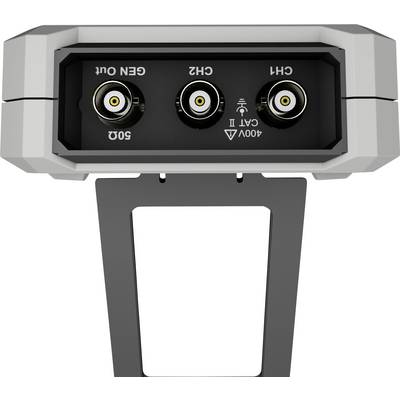

Set forfra af en elektronisk enhed med tre stik, mærket som 'GEN UD', 'CH2' og 'CH1', egnet til 400V CAT II.

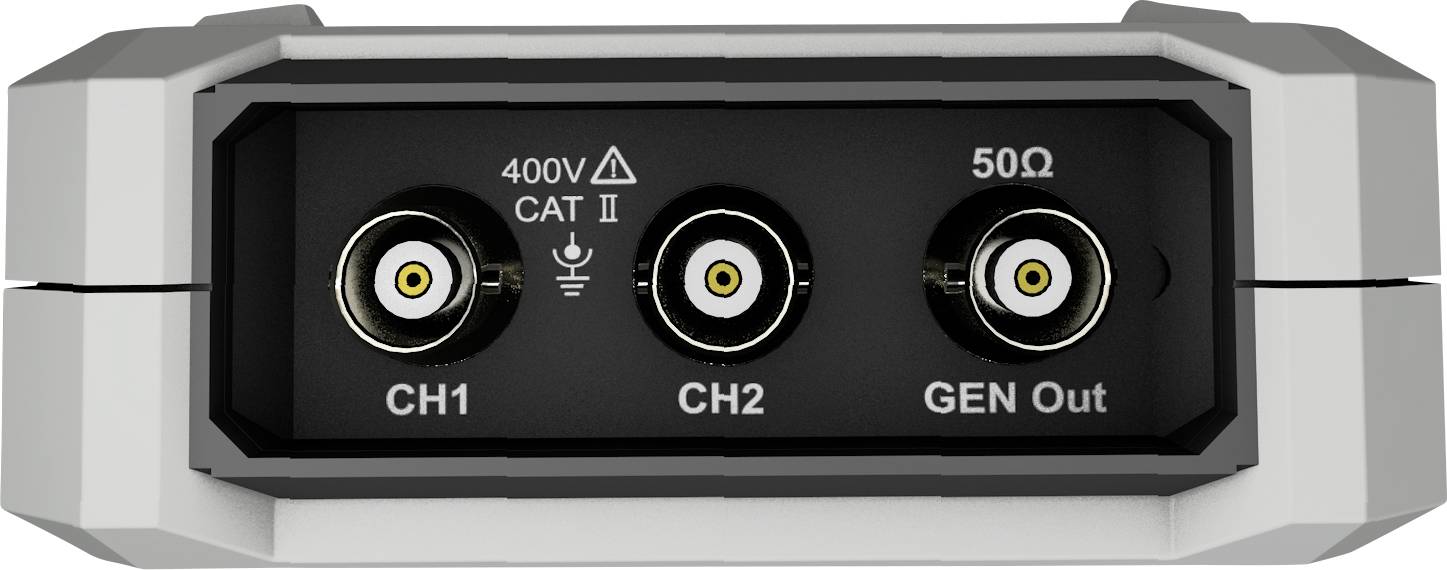

Trekanals måleapparatforbindelse med 'CH1', 'CH2' og 'GEN Out' stik, mærket som 400V CAT II og 50 Ω.

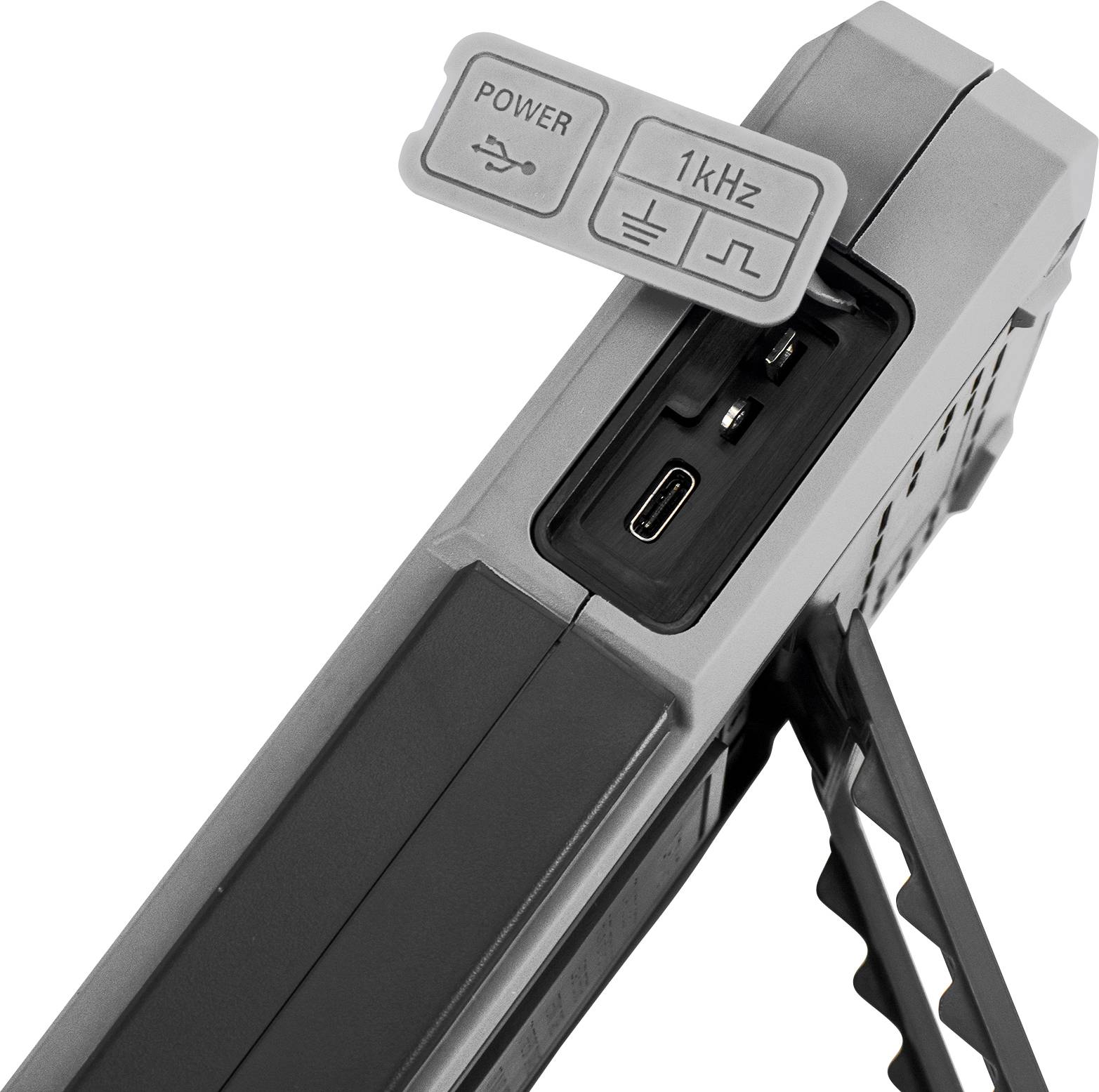

Elektronisk enhed med USB-porte, en strømstik og en 1 kHz-kontakt. Sidestøtte for stabilitet.

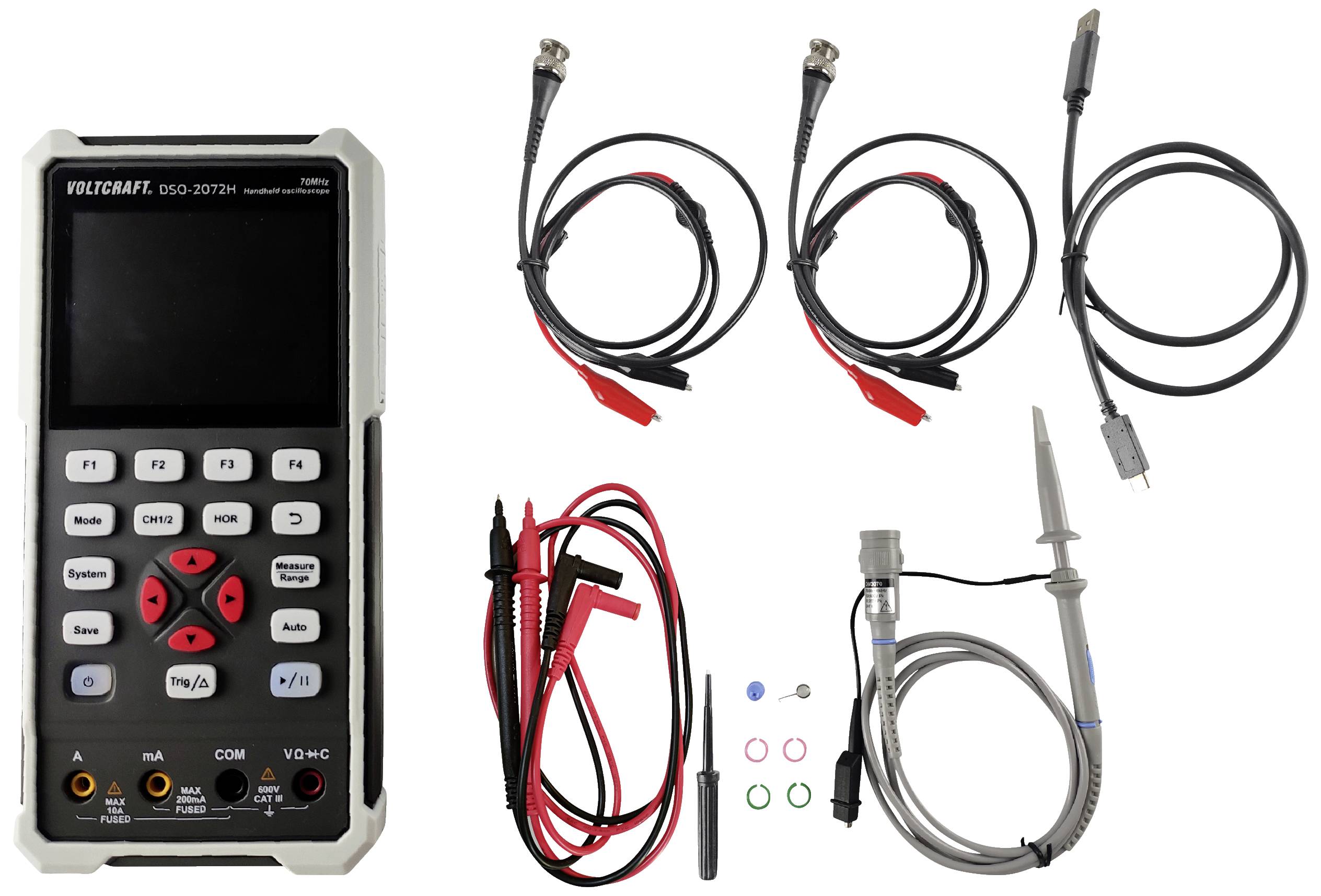

Digitalt oscilloskop med display og knapper. Inkluderer måleledninger med prøvespidser og krokodilklemmer. Tilbehør medfølger.

Billede af et oscilloskop-display: Output er 'TIL'. Frekvens 1000,0 kHz, spænding 10 mVpp, offset 10 mV. Bølgeformen er sinus.

Skærm på en funktionsgenerator. 'Output: TIL', Frekvens: 1,000,0 kHz, Spænding: 10 mVpp, Offset: 10 mV, Type: Sinc. Bølgeformvisning til højre.

Oscilloskop-display: Gul sinuskurve, X-aksen opdelt i 200 mikrosekunder, Y-aksen opdelt i 2 volt.

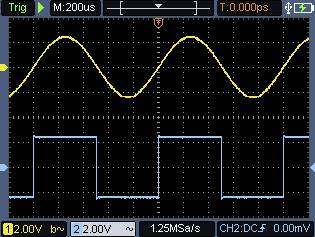

Et oscilloskop viser to bølgeformer: øverst en gul sinusbølge og nederst en blå firkantbølge. Hovedskala: 200 mikrosekunder pr. division.

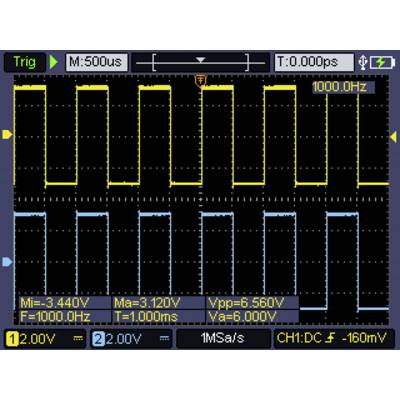

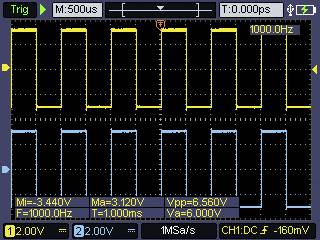

Oscilloskop-display med gult og blåt firkantssignal. Frekvens: 1000 Hz, gult signal ved 2 V, blåt ved 22 V.

Et oscilloskop viser en gul, ensartet sinusbølge med en frekvens på 999,9 Hz og en spænding på 12,0 V på kanal 1.

Måleapparat viser vekselspænding: 0,0202 volt i 2V-området. Tilstand: Auto.

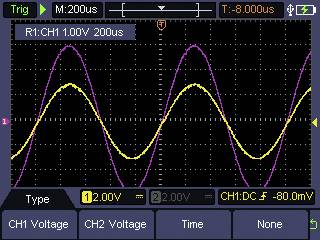

'Oscilloskop-skærm' viser to bølgeformede spændingsmønstre. Gul og lilla bølge er forskudt i tid. Vandret skala: 200 mikrosekunder pr. division.

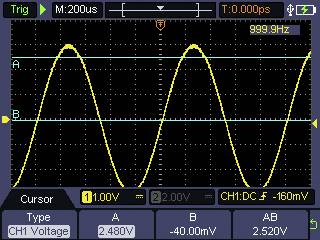

Oscilloskopet viser en sinusbølge ved 999,9 Hz med spidsværdier på 2,480 V. Spændingskurve uden forvrængning, ensartet mønster.

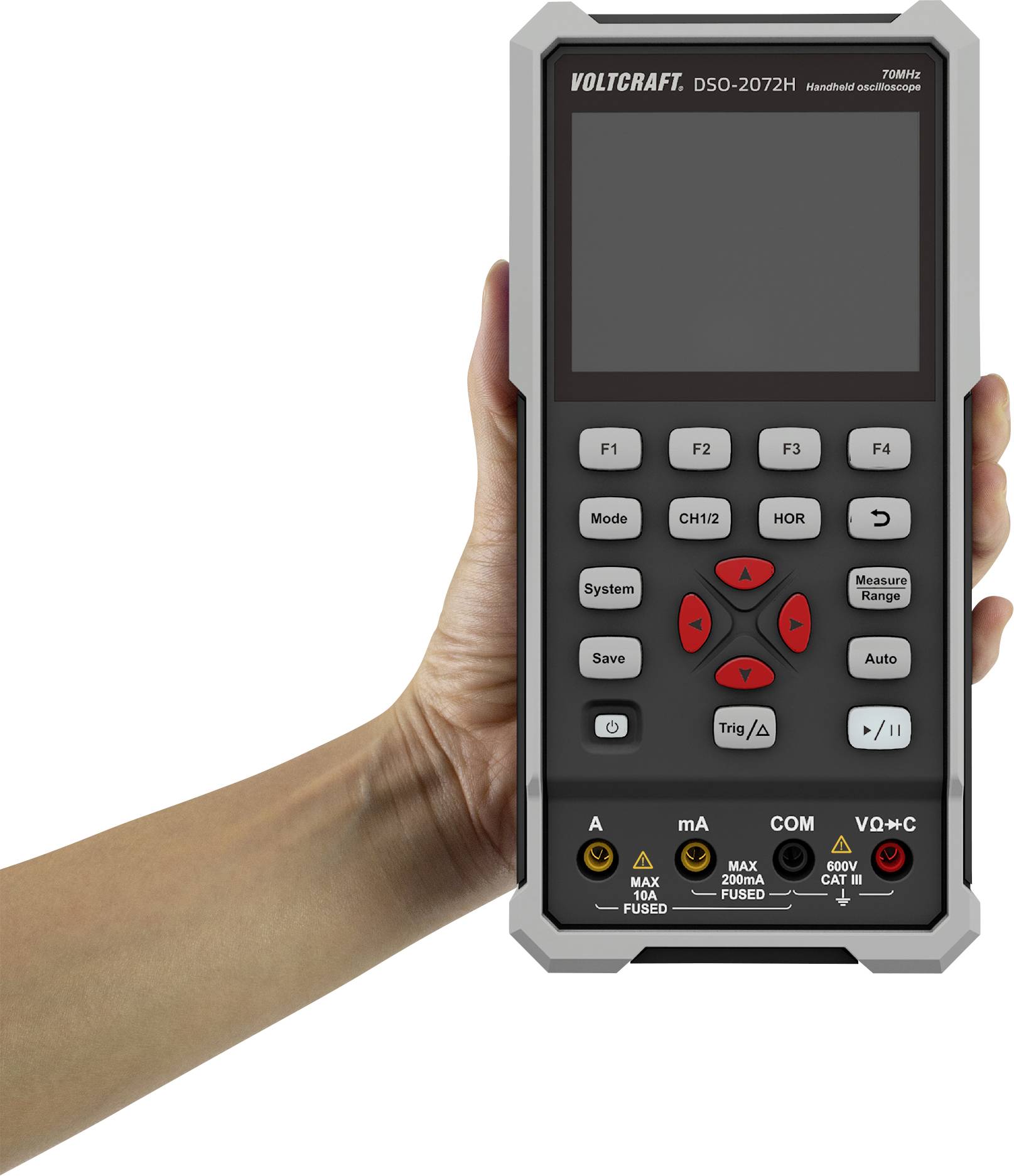

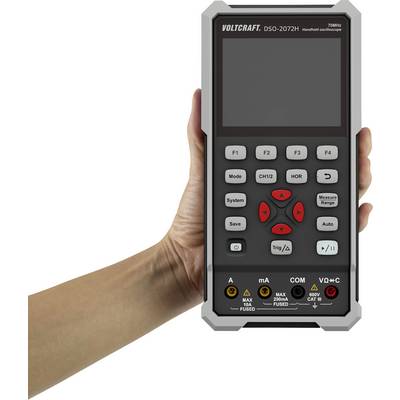

En hånd holder et bærbart oscilloskop fra Voltcraft, model DSO-2072H, med en stor skærm og talrige betjeningsknapper.

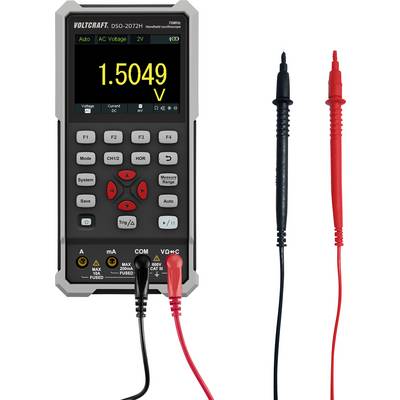

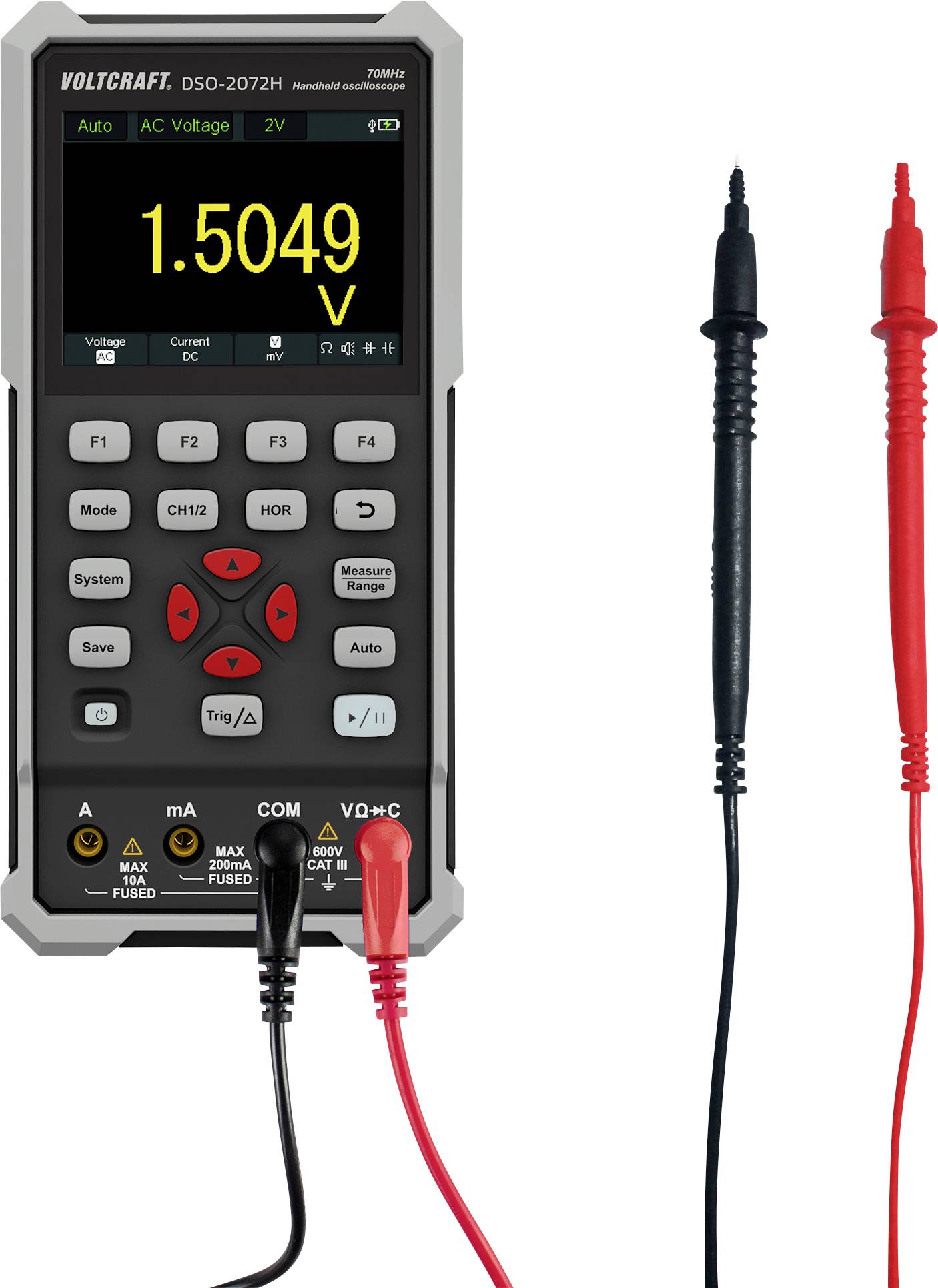

Et digitalt multimeter viser en spænding på 1,5049 V. Til venstre et sort måledkabel, til højre et rødt måledkabel.

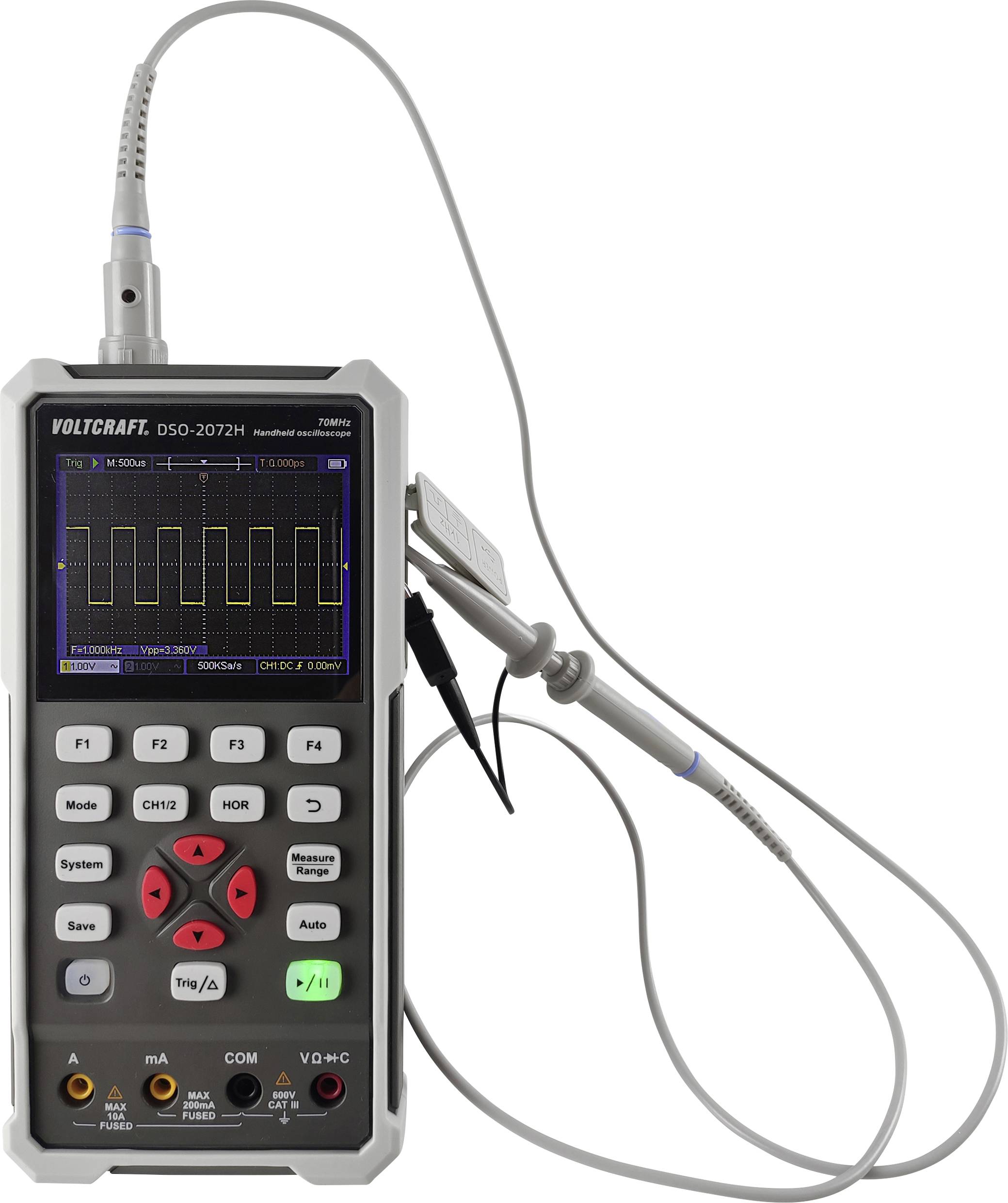

Digitalt håndholdt oscilloskop fra Voltcraft med tilsluttet probespids, viser en firkantbølgeform på displayet.

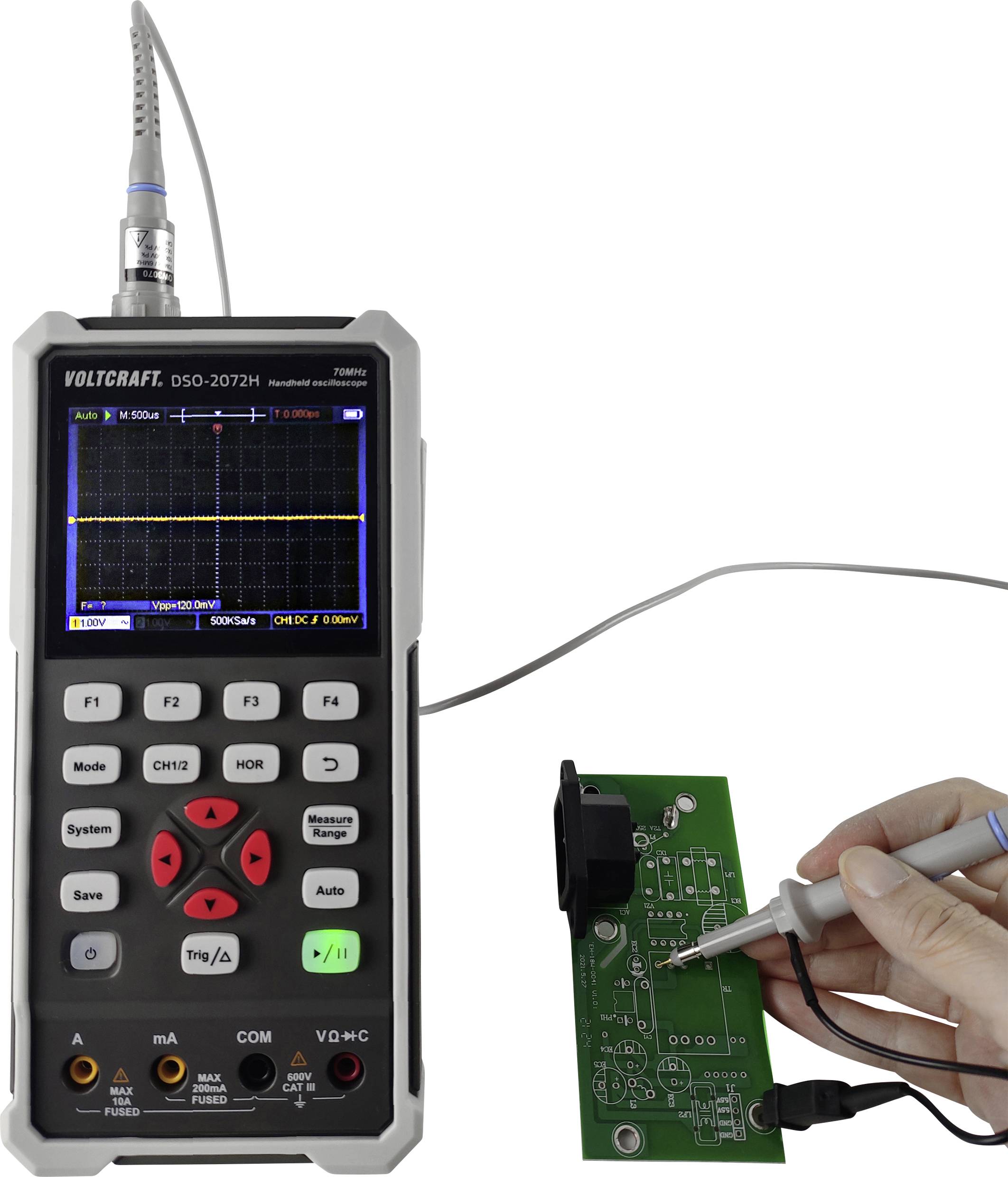

Et håndholdt oscilloskop måler et elektronisk signal på et printplade. Displayet viser en sinuskurve og menuindstillinger.

Billede af et oscilloskop-display. Til venstre vises 'Frekvens: 1,000,0 kHz', 'Spænding: 10 mVpp', 'Offset: 10 mV'. Til højre er en sinuskurve.

Billede af et oscilloskop med indstillinger: Frekvens 1,000 kHz, Amplitude 10 mVpp, Offset 10 mV. Signalkurve: Sinc.

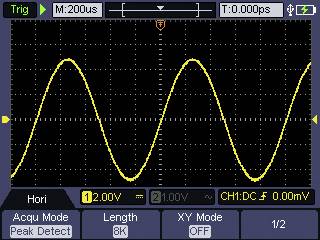

Oscilloskopskærmen viser en gul sinusbølge med 1,00 V amplitude ved 200 µs/division.

'Oscilloskopskærm viser to overlejrede rektangelsignaler. Gul kurve øverst: 1000,0 Hz, 2,00 V. Blå kurve nederst: 1000,0 Hz, 6,00 V.'

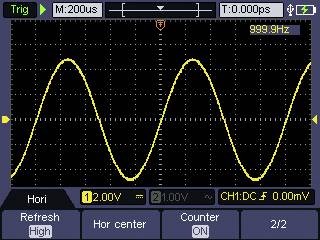

Oscilloskopskærmen viser en gul sinusbølge med en frekvens på 999,9 Hz og en spænding på 12,0 V på kanal 1.

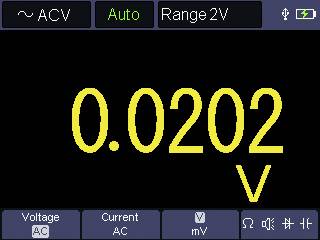

'Måleapparatet viser 0,0202 Volt i vekselstrømstilstand, automatisk indstilling, måleområde 2 Volt.'

Oscilloskopbillede med to overlejrede sinusbølger i gul og lilla. Viser spændings- og tidsmålinger med amplitude og frekvens.

'Oscilloskopskærm viser sinusformet bølge med 999,9 Hz. Vertikal spænding 2,48 V, spændingsområde -40 mV til 2,52 V.'

1/30

Vigtig information

Datablad (PDF)

Hurtig levering man. 21. sept.

347 stk.

Antal

stk.

Total (1.672,00 kr. / stk.r)

1.672,00 kr.

ekskl. moms

Gratis fragt

Rapporter juridiske bekymringer

Højdepunkter og detaljer

DSO-2072H digitalt oscilloskop 3-i-1

3-i-1-oscilloskop, multimeter og bølgeformsgenerator
8,89 cm (3,5") LCD-farvedisplay (320 x 240 pixel)
USB type-C interface

Tekniske specifikationer

Maks. 10.000 wfms/s

Produkttype: Håndholdt oscilloskop

Båndbredde: 70 MHz

Samplingrate/kanal: 250 MSa/s

Display: Farve LCD

Opløsning: 8 Bit

Skærmstørrelse: 8.89 cm (3.5")

Oscilloskop-specifikationer: Håndholdt enhed
Funktionsgenerator
Multimeter-funktioner

Tidsbasis: 5 ns/div-1000 ns/div

Antal analoge indgange max.: 2

: Fabriksstandard

Målekategori: CAT II 400 V

Vertikal afbøjning: 10 mV/div-10 V/dif

Indgangsimpedans: 1 MΩ±2%, 16 pF±10 pF

Indgangskobling: DC, AC, Ground

Indgangsspænding: 400 V (DC + AC, peak, 1 MΩ indgangsimpedans

Spændingsforsyning: USB-C® (ekstern) 2 x 18650 (int)

Dim.: (L x B x H) 198 x 38 x 96 mm

Vægt: 600 g

Bredde: 38 mm

H: 96 mm

L: 198 mm

Interfaces: USB-Device

Hukommelsesdybde/kanal: 8 kpts

Type: DSO-2072H

Emballage uden plast: Emballage uden plastic

Dokumenter og downloads

Datablad

Datablad 2380256 VOLTCRAFT DSO-2072H Håndholdt oscilloskop 70 MHz 2-kanals 250 MSa/s 8 kpts 8 Bit Håndholdt enhed, Funktionsgenerator, Mu

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2380256 VOLTCRAFT DSO-2072H Håndholdt oscilloskop 70 MHz 2-kanals 250 MSa/s 8 kpts 8 Bit Håndholdt enhed, Funktionsgenerator, Mu

Betingelser for garanti

Betingelser for garanti 2380256 VOLTCRAFT DSO-2072H Håndholdt oscilloskop 70 MHz 2-kanals 250 MSa/s 8 kpts 8 Bit Håndholdt enhed, Funktionsgenerator, Mu

Download

Download 2380256 VOLTCRAFT DSO-2072H Håndholdt oscilloskop 70 MHz 2-kanals 250 MSa/s 8 kpts 8 Bit Håndholdt enhed, Funktionsgenerator, Mu

Beskrivelse

Tre måleenheder i ét
Det digitale oscilloskop 3-i-1 fra VOLTCRAFT har det hele, præcis som navnet antyder.
Funktion 1: Digitalt oscilloskop
Som oscilloskop har DSO-2072H to kanaler med en båndbredde på max 70 MHz, en max afsøgningshastighed på 250 MS/s og 8K optagelseslængde. Den lodrette opløsning er 8 bit.
Funktion 2: Multimeter
Multimeteret kan i målekategorien CATII 1000 V anvendes til spændings-, strøm-, modstand-, kapacitets-, gennemgangs- og diodefunktionsmålinger. Herved letter auto-funktionen arbejdsgangen, og TRMS sørger for pålidelige måleværdier. Displayet har 20.000 cifre.
Funktion 3: Bølgeformsgenerator
Bølgeformsgeneratoren har en kanal med en max frekvensudgang på 25 MHz og en afsøgningshastighed på max 125 MS/s.
En frekvensopløsning på 0,1 Hz, 14 bit vertikal opløsning og en bølgeform på 8K muliggør et pålideligt arbejde.
Passende tilbehør
DSO-2072H leveres med justeringsværktøj, et kabel med BNC-stik og krokodilleklemme, et par sort-røde multimetermåleledninger, et USB-kabel, en kvikguide og en beskyttende, blød taske. På den medfølgende CD finder du software og en engelsk brugervejledning.

Version

Oscilloskop:
70 MHz båndbredde, 2 kanaler
Max 250 MSA/s optagelseshastighed
Max 8K optagelseslængde
8-bit vertikal opløsning
Multimeter:
CAT III 1000 V
20.000 cifre
Auto-område
TRMS
Måletype - spænding, strøm, modstand, kapacitet, til/fra, diode
Bølgeformsgenerator:
Max 25 MHz frekvensudgang, 1 kanal
Max 125 MS/s optagelseshastighed
0,1 Hz frekvensopløsning
14-bit vertikal opløsning
8K bølgeformslængde

Inkluderet i leveringen

Oscilloskop
Målespids
Justeringsværktøj til sonde
USB-kabel
Blød taske
2 x BNC på ledning med krokodillenæb
1 x par multimetermåleledninger (rød og sort)
Software og engelsk vejledning på CD
Kortfattet vejledning
Sikkerhedshenvisningsdokument
